Открытый узел

Wiring Harness (040001 - )

Wiring Harness (040001 - )

Wiring Harness (040001 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

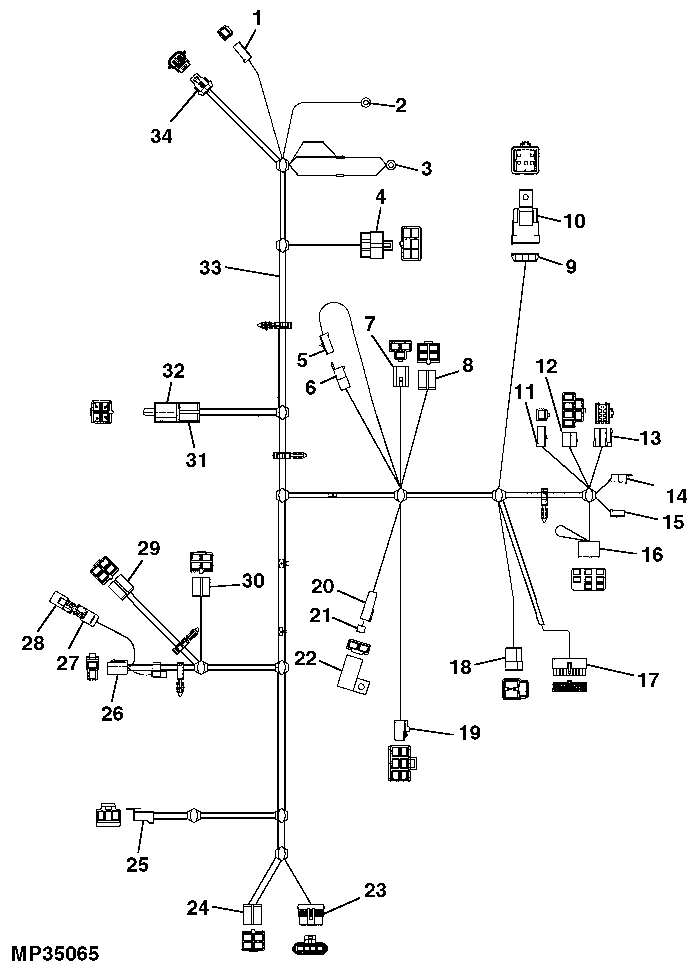

Wiring Harness (040001 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M43835	1	Electrical Connector Assy	STARTER
2	-	1	Part 2	STARTER
3	-	1	Part 3	ENGINE GROUND
4	T72143	1	Electrical Connector Assy	ENGINE
5	57M8815	1	Elec. Connector Housing	(SUB FOR T28583)
6	T28585	1	Electrical Connector Assy	-
7	57M7971	1	Electrical Connector Assy	REAR PTO
8	T24167	1	Electrical Connector Assy	REAR PTO
9	AM123716	1	Relay	BACKUP
10	57M7966	1	Electrical Connector Assy	BACKUP RELAY
11	57M8815	1	Elec. Connector Housing	BATTERY LEAD, (SUB FOR T28583)
12	M135517	1	Elec. Connector Terminal	NLA; Ignition Interlock
13	M135518	1	Electrical Connector Assy	NLA; Ignition Interlock
14	T28585	1	Electrical Connector Assy	FUEL PUMP SHUTOFF
15	57M8815	1	Elec. Connector Housing	FUEL PUMP SHUTOFF, (SUB FOR T28583)
16	M133149	1	Electrical Connector Assy	PTO SWITCH
17	-	1	Part 17	INSTRUMENT PANEL
18	R77483	1	Electrical Connector Assy	LIGHT SWITCH
19	AM108848	1	Regulator Kit	REGULATOR
20	R104570	1	Electrical Connector Assy	POWER PORT
21	57M7120	1	Fuse	(20 AMP), POWER PORT
22	57M8487	1	Electrical Connector Cap	POWER PORT
23	-	1	Part 23	FUEL SENDER
24	T24167	1	Electrical Connector Assy	LIGHTS
25	57M7974	1	Electrical Connector Assy	SEAT
26	-	1	Part 26	PTO CLUTCH
27	-	1	Part 27	PTO DIODE
28	AM122590	1	Diode	PTO
29	T24167	1	Electrical Connector Assy	RIO
30	T24167	1	Electrical Connector Assy	REAR PTO
31	T24167	1	Electrical Connector Assy	BRAKE SWITCH
32	LVA13307	1	Switch	BRAKE
33	AM134726	1	Wiring Harness	-
34	57M7328	1	Elec. Connector Housing	-
