Открытый узел

Belt Drive and Sheaves, 48A inch

Belt Drive and Sheaves, 48A inch

Belt Drive and Sheaves, 48A inch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

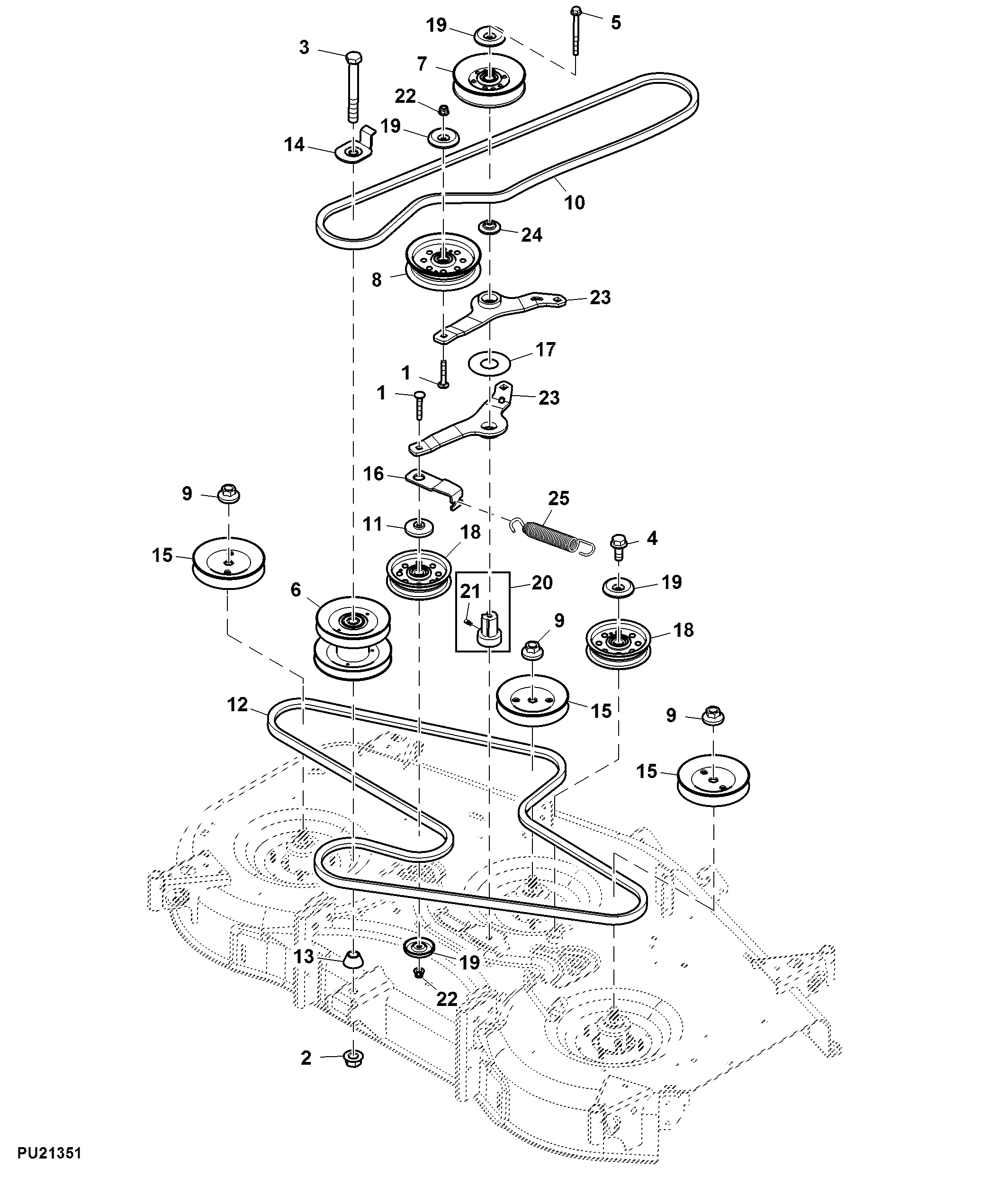

Belt Drive and Sheaves, 48A inch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7216	2	Bolt	M8 X 50
2	14M7291	1	Flange Nut	M16
3	19M7411	1	Cap Screw	M16 X 130
4	19M7866	1	Screw	M8 X 20
5	19M7913	1	Screw	M8 X 90
6	AM143388	1	Sheave	OD1 = 131.72 mm, OD2 = 138.04 mm
7	AUC15913	1	Sheave	OD = 128.5 mm, SUB FOR AM144249
8	AM146226	1	Sheave	OD = 133.35 mm
9	GX20513	3	Nut	-
10	M169485	1	V-Belt	LGTH = 1900 mm, TK = 11 mm, WIDTH = 16.6 mm, Primary
11	M169488	1	Bushing	-
12	M169500	1	V-Belt	LGTH = 2629 mm, TK = 11 mm, WIDTH = 16.6 mm, Secondary
13	M169798	1	Spacer	Support
14	M169935	1	Shield	Sheave
15	UC20697	3	Pulley	OD = 128 mm, SUB FOR M170230
16	UC12734	1	Bracket	Tension Spring SUB FOR M171903
17	M174090	1	Washer	-
18	TCA17146	2	Sheave	OD = 114.3 mm
19	M174222	4	Shield	Idler
20	AM146357	1	Spindle	-
21	JD7849	1	Fitting	-
22	14M7396	2	Lock Nut	M8
23	M171070	2	Arm	Tensioner
24	M171880	1	Spacer	-
25	UC12581	2	Extension Spring	SUB FOR APPL UC12730 OR M158756
