Открытый узел

Instrument Panel, No Tilt

Instrument Panel, No Tilt

Instrument Panel, No Tilt

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

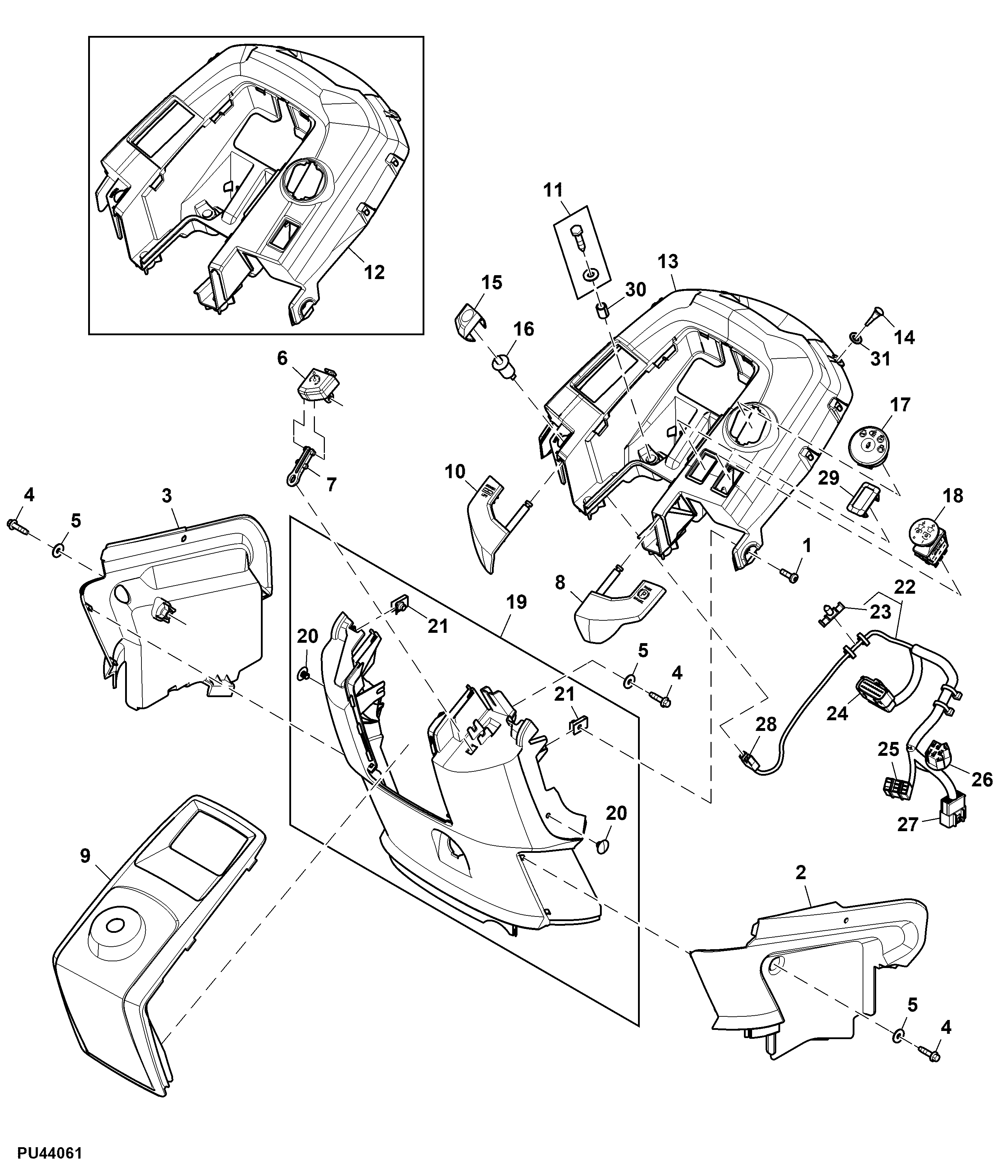

Instrument Panel, No Tilt

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX20411	2	Screw	-
2	M153799	1	Panel	Closeout, RH
3	M153800	1	Panel	Closeout, LH
4	37M7469	4	Screw	M6 X 25
5	24M7139	4	Washer	6.400 X 18 X 1.600 mm
6	M171127	1	Push Button	Cruise Control
7	M171128	1	Link	Cruise
8	M171123	1	Handle	Park Brake
9	M171119	1	Panel	Display
10	M171124	1	Handle	Lift
11	GY21252	4	Screw With Washer	-
12	M171120	1	Instrument Panel	Upper Dash ORDER UC13077
13	UC13077	1	Instrument Panel	Upper Dash ORDER UC23446
13	UC23446	1	Instrument Panel	Upper Dash ALSO ORDER UC19182
14	M156939	6	Bumper	Button
15	M171126	1	Push Button	Reverse Implement Option
16	AUC12828	1	Switch	SUB FOR AM124734, Push Button, Yellow
17	AM133597	1	Rotary Switch	Key, 4-Position
18	AM147972	1	Switch	SUB FOR GY22356, PTO
19	AM145928	1	Panel	Dash, Rear
20	M111583	2	Plug	-
21	M84972	2	Nut	-
22	AUC16245	1	Wiring Harness	SUB FOR AM144210
23	57M8835	2	Elec. Connector Accessory	-
24	57M12666	1	Elec. Connector Housing	Interlock Module, Female X4
24	57M11546	3	Elec. Connector Terminal	Cavity 1, 4, 12
24	57M11448	12	Elec. Connector Terminal	Cavity 3, 6, 8, 9, 10, 11, 13, 14, 15, 16, 17, 18
24	57M10789	5	Elec. Connector Cable Seal	Cavity 2, 5, 7, 19, 20
25	-	1	Part 29	Switch, PTO / Reverse Implement Option SW7
25	57M9200	1	Elec. Connector Terminal	Cavity 1
25	57M8810	1	Elec. Connector Terminal	Cavity 4
26	57M8810	2	Elec. Connector Terminal	Cavity 3, 7
26	U46662	1	Elec. Connector Terminal	Cavity 4
26	57M9200	2	Elec. Connector Terminal	Cavity 2, 5
26	57M9494	1	Elec. Connector Housing	Ignition Switch SW6
27	57M10114	1	Elec. Connector Housing	J5AM
27	57M10108	1	Elec. Connector Terminal	Cavity A
27	57M10106	8	Elec. Connector Terminal	Cavity B, C, D, E, H, J, K, L
27	57M10107	3	Elec. Connector Terminal	Cavity F, G, M
28	57M11587	1	Elec. Connector Housing	Switch, Reverse Implement Option, Female SW8
28	57M7089	2	Elec. Connector Terminal	Cavity 1, 2
29	M115279	1	Plug	-
30	GX23408	4	Spacer	USE WITH UC13077 OR M171120
30	UC19182	4	Spacer	USE WITH UC23446
31	24M7055	2	Washer	8.400 X 16 X 1.600 mm
