Открытый узел

Forward, Reverse Pedal and Linkages

Forward, Reverse Pedal and Linkages

Forward, Reverse Pedal and Linkages

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

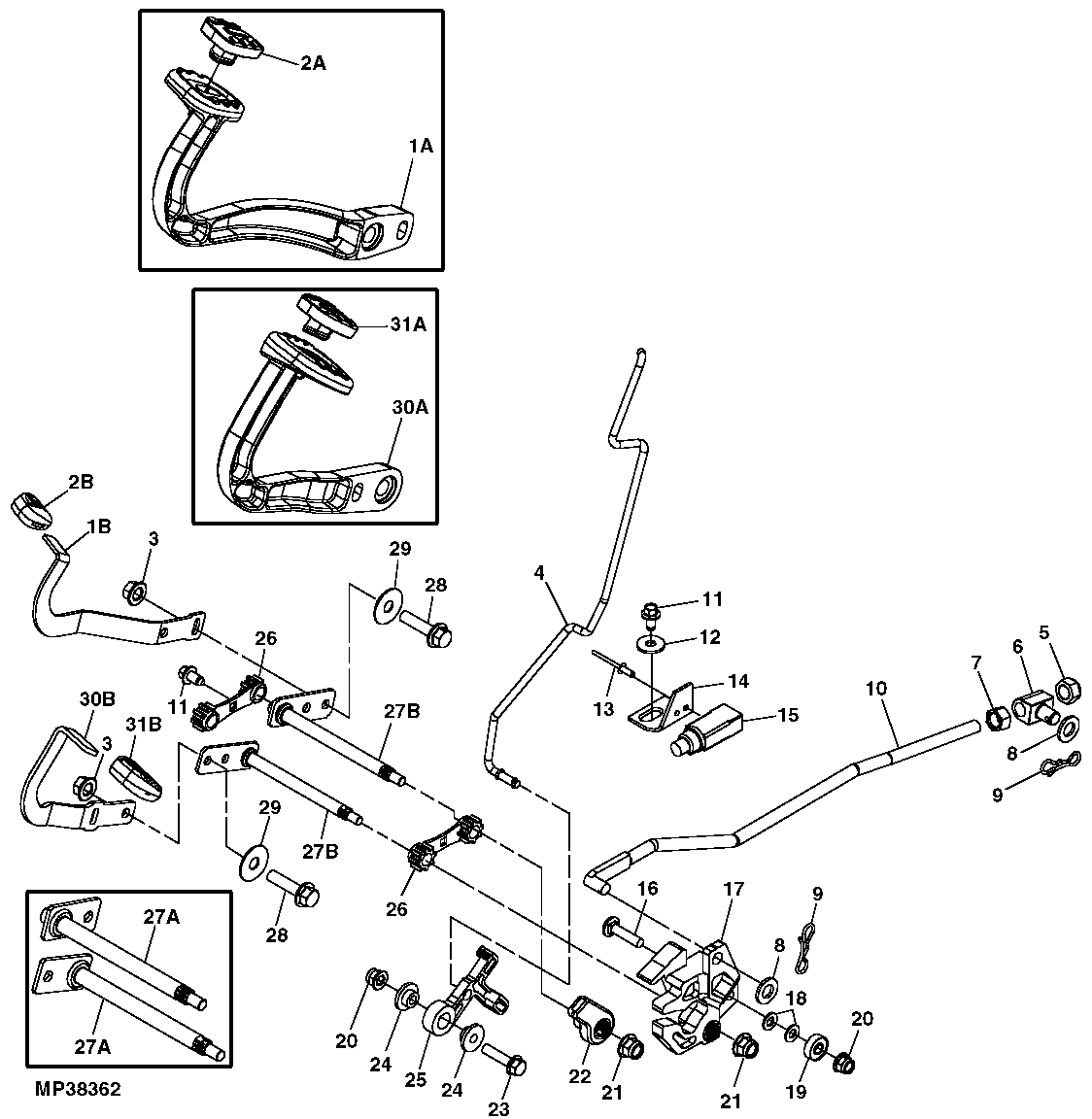

Forward, Reverse Pedal and Linkages

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	14M7296	2	Flange Nut	M10
4	M153137	1	Rod	CRUISE
5	M85540	1	Lock Nut	-
6	M153738	1	Swivel	PIVOT LINKAGE
7	14M7275	1	Nut	M12
8	24M7047	2	Washer	13 X 24 X 2.500 mm
9	M144705	2	Spring Locking Pin	-
10	M152133	1	Rod	CONTROL
11	M142313	2	Screw	NLA; ORDER M167872
11	M167872	2	Screw	-
12	24M7298	1	Washer	8.400 X 25 X 2 mm
13	M67899	2	Rivet	-
14	M154580	1	Pad	(NOT SHOWN)
14	M155527	1	Bracket	(SUB FOR M152879)
15	LVA13307	1	Switch	REVERSE
16	03M7187	1	Bolt	M8 X 35
17	M155578	1	Arm	FORWARD CONTROL, (SUB FOR M152027)
18	24M7055	2	Washer	8.400 X 16 X 1.600 mm
19	AM102726	1	Ball Bearing	-
20	14M7396	2	Lock Nut	M8
21	14M7400	2	Lock Nut	M10
22	M151750	1	Arm	REVERSE CONTROL
23	19M8291	1	Screw	M8 X 35
24	M153791	2	Bushing	-
25	M152031	1	Latch	-
26	M152776	2	Bearing With Housing	-
28	19M7804	2	Screw	M10 X 40
28	19M7785	2	Screw	M10 X 25
29	12H336	2	Lock Washer	7/16"
1A	M151743	1	Pedal	Reverse
1B	M169235	1	Pedal	Reverse SUB FOR M155402
2A	M152878	1	Pad	REVERSE PEDAL
2B	M125850	1	Pad	REVERSE PEDAL
27A	AM135381	2	Shaft	PEDAL, (SUB AM136165)
27B	AM136165	2	Shaft	PEDAL
30A	M151742	1	Pedal	FORWARD
30B	M155401	1	Pedal	FORWARD
31A	M152878	1	Pad	FORWARD PEDAL
31B	M125849	1	Pad	FORWARD PEDAL
