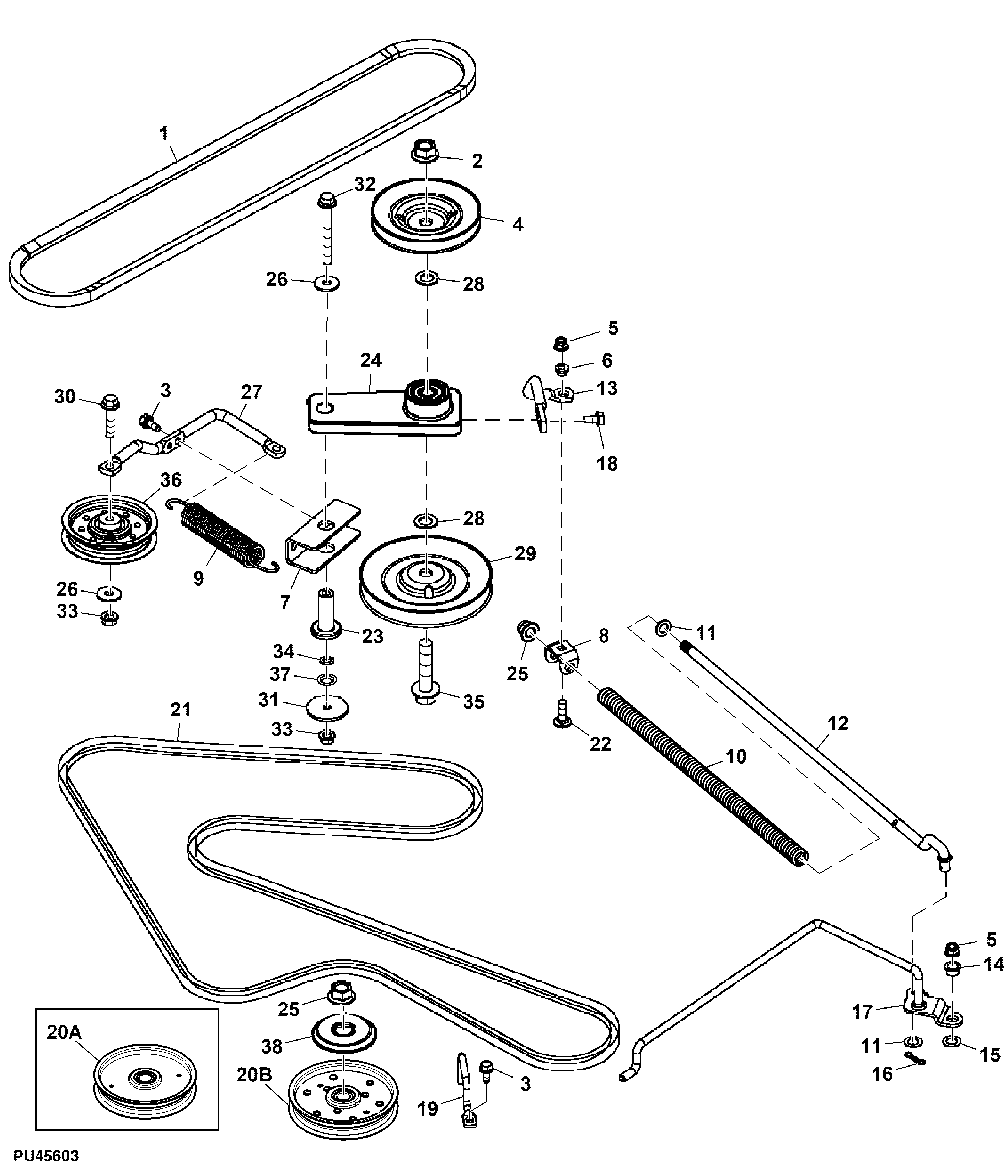

Belt Drive, Idlers and Sheaves (085001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M154897	1	V-Belt	LGTH = 1661.6 mm, TK = 13.7 mm, WIDTH = 15.6 mm, SUB FOR M172924
2	14M7291	1	Flange Nut	M16
3	GX22456	2	Screw	SUB FOR GX20234
4	M157175	2	Sheave	-
5	14M7396	2	Lock Nut	M8
6	M131321	1	Bushing	-
7	M161704	1	Arm	Jacksheave Pivot SUB FOR M156846
8	M155176	1	Shoe	-
9	M155068	1	Spring	-
10	M154899	1	Compression Spring	NLA; ORDER AM141934
10	AM141934	1	Tightener	-
11	24M7096	2	Washer	10.500 X 18 X 1.600 mm
12	M154898	1	Rod	Tensioner
13	M156848	1	Bracket	-
14	M141377	1	Washer	-
15	24M7055	1	Washer	8.400 X 16 X 1.600 mm
16	M146729	1	Spring Locking Pin	-
17	AM135895	1	Handle	Tensioner
18	19M7865	1	Screw	M8 X 16
19	M154667	1	Guide	-
21	M154960	1	V-Belt	Secondary
22	03M7185	1	Bolt	M8 X 25
23	M160844	1	Bushing	SUB FOR M126752
24	AM137197	1	Arm	-
25	14M7465	2	Lock Nut	M10
26	24M7178	2	Washer	10.500 X 30 X 2.500 mm
27	M161803	1	Arm	Secondary Tensioner SUB FOR M156849
28	24M7097	2	Washer	17 X 28 X 2.500 mm
29	M157176	1	Sheave Assembly	-
30	19M8320	1	Screw	M10 X 45
31	24H1315	1	Washer	13/32" X 2-1/8" X 0.134"
32	19M7811	1	Screw	M10 X 90
33	14M7296	2	Flange Nut	M10
34	M45572	1	Washer	-
35	19M7826	1	Screw	M16 X 70
36	AM136621	1	Sheave Assembly	-
37	GX20093	1	Push Nut	-
38	M154616	1	Shield	NLA; ORDER M165519
38	M165519	1	Shield	-
20A	AM106627	1	Idler	OD = 138 mm, Flat
20B	AUC16698	1	Idler	OD = 138 mm, Flat SUB FOR AM121602 OR AM106627

Belt Drive, Idlers and Sheaves (085001 - )
