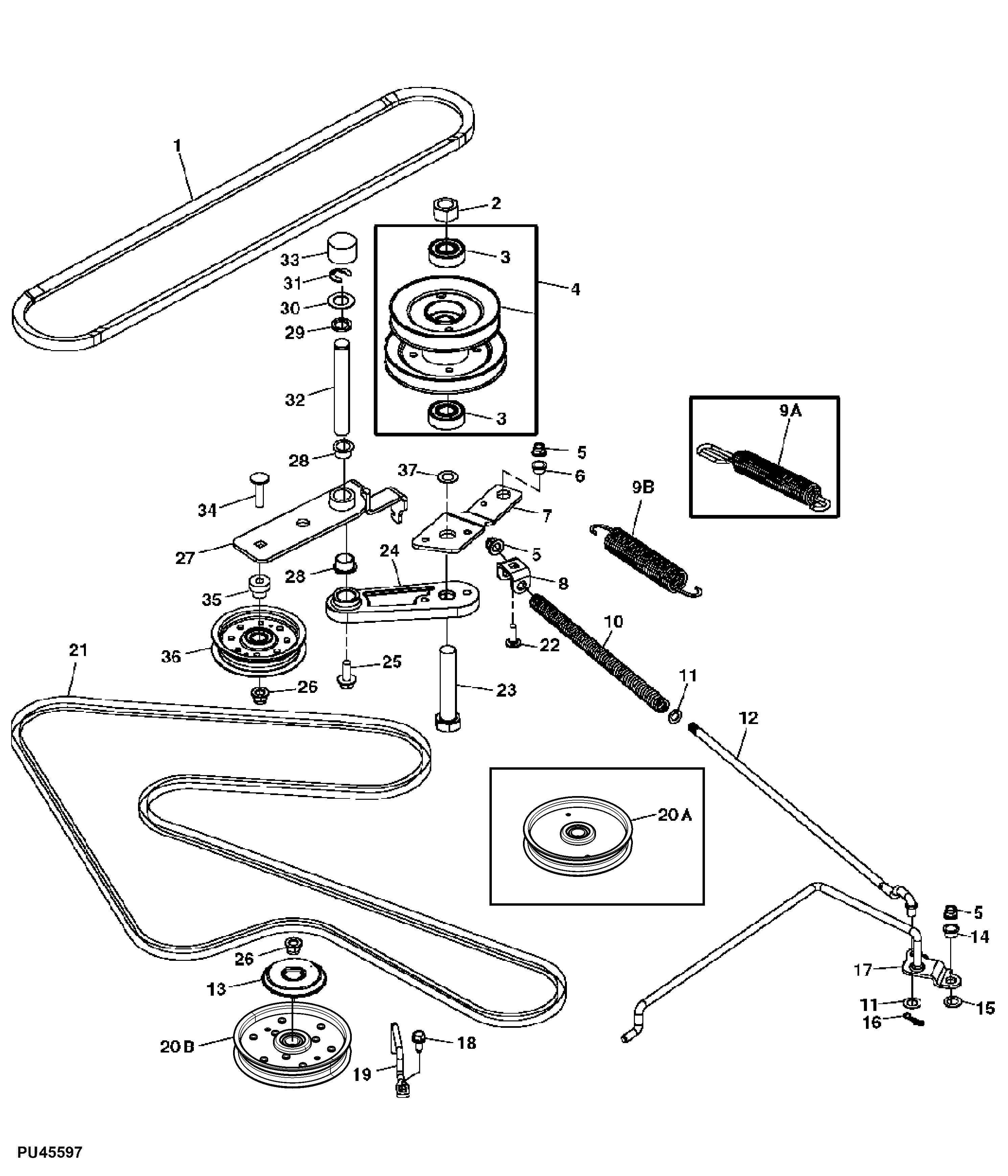

Belt Drive, Idlers and Sheave ( - 085000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M154897	1	V-Belt	SUB FOR M172924
2	14H794	1	Nut	3/4"
3	JD9296	2	Ball Bearing	-
4	AM135877	1	Sheave	-
5	14M7396	3	Lock Nut	M8
6	M110316	1	Washer	-
7	M154895	1	Bracket	Jacksheave Pivot
8	M155176	1	Shoe	-
10	M154899	1	Compression Spring	NLA; ORDER AM141934
10	AM141934	1	Tightener	-
11	24M7096	2	Washer	10.500 X 18 X 1.600 mm
12	M154898	1	Rod	Tensioner
13	M154616	1	Shield	NLA; ORDER M165519
13	M165519	1	Shield	-
14	M141377	1	Washer	-
15	24M7055	1	Washer	8.400 X 16 X 1.600 mm
16	M146729	1	Spring Locking Pin	-
17	AM135895	1	Handle	Tensioner
18	GX22456	1	Screw	SUB FOR GX20234
19	M154667	1	Guide	-
21	M154960	1	V-Belt	Secondary
22	03M7185	1	Bolt	M8 X 25
23	19H3196	1	Cap Screw	3/4" X 4"
24	M154894	1	Arm	-
25	19M7785	1	Screw	M10 X 25
26	14M7465	2	Lock Nut	M10
27	AM136098	1	Arm	Secondary Tensioner
28	M146073	2	Bushing	-
29	M91256	1	Seal	-
30	24H1391	1	Washer	25/32" X 1-5/16" X 0.060"
31	T40189	1	Snap Ring	-
32	M154931	1	Shaft	-
33	M155619	1	Cap	-
34	03M7195	1	Bolt	M10 X 45
34	03M7194	1	Bolt	M10 X 40
35	M71682	1	Bushing	-
36	AM135781	1	Sheave	NLA; ORDER AM136621
36	AM136621	1	Sheave Assembly	-
37	24M7353	1	Washer	20 X 34 X 3 mm
9A	M112505	1	Extension Spring	Idler
9B	M115926	1	Extension Spring	Idler
20A	AM106627	1	Idler	OD = 138 mm, Flat
20B	AUC16698	1	Idler	OD = 138 mm, Flat SUB FOR AM106627

Belt Drive, Idlers and Sheave ( - 085000)
