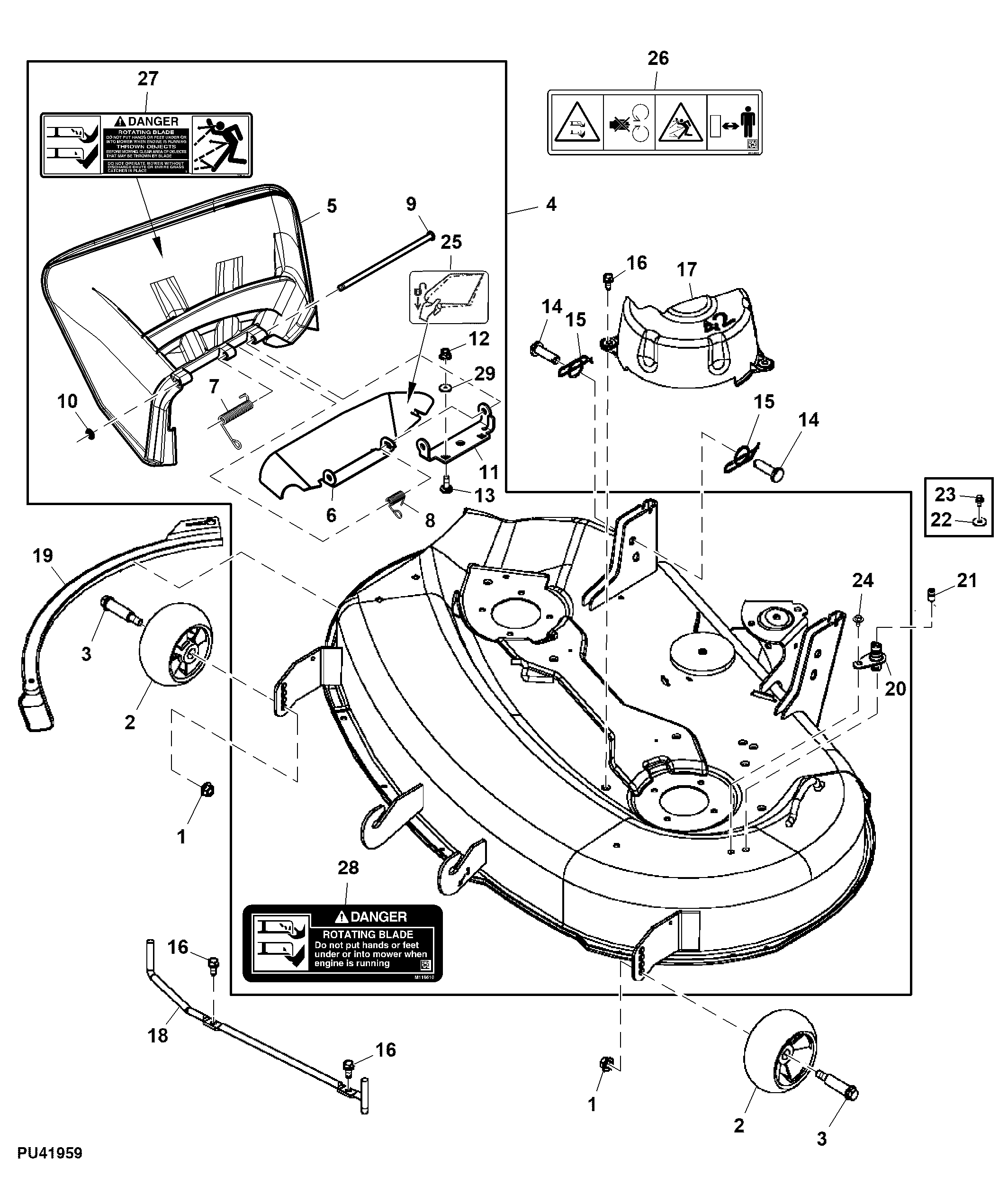

Mower Deck, Chute and Gage Wheels, 42X inch

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	2	Flange Nut	M10
2	M111489	2	Wheel	Gage
3	GX21012	2	Screw	-
4	AM140413	1	Mower Deck	SUB FOR AM135883, AM136849 OR AM137660
5	-	1	Part 5	ORDER AUC11996
5	AUC11996	1	Chute	Components on Separate Page
6	GX20378BLE	1	Chute	ORDER GY22030; ALSO ORDER M133586; SUB FOR M131078BLE; Inner
6	GY22030	1	Chute	INCLUDES M133586; ORDER GY22119
6	GY22119	1	Chute	INCLUDES M133586
7	GX25866	1	Spring	SUB FOR M131359
8	M131080	1	Spring	-
9	M138586	1	Pin Fastener	-
10	M84309	3	Nut	-
11	M155988	1	Hinge	SUB FOR M155242
12	14M7396	2	Lock Nut	M8
13	03M7184	2	Bolt	M8 X 20
14	45M7118	2	Pin Fastener	10 X 35 mm
15	M154221	2	Cotter Pin	-
16	M159825	4	Screw	M8 X 23.500, SUB FOR GX20234
17	M154130	1	Cover	-
18	M155810	1	Guide	-
19	GX20371	1	Plate	Belt
20	GX22426	1	Port Plate	Wash Port
21	GX22425	1	Quick Coupler	Wash Port
22	24M7100	1	Washer	6.600 X 22 X 2 mm
23	37M7458	1	Screw	M6 X 12
24	AM146246	1	Screw With Washer	-
25	M133586	1	Label	Shield Unlock
26	M118040	1	Label	Danger, Thrown Object, Not for Canada and USA
27	M89504	2	Label	Danger, Thrown Object
28	M118610	1	Label	Danger, Blade Contact

Mower Deck, Chute and Gage Wheels, 42X inch
