Открытый узел

Lift Pedal and Linkage, 38C inch

Lift Pedal and Linkage, 38C inch

Lift Pedal and Linkage, 38C inch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

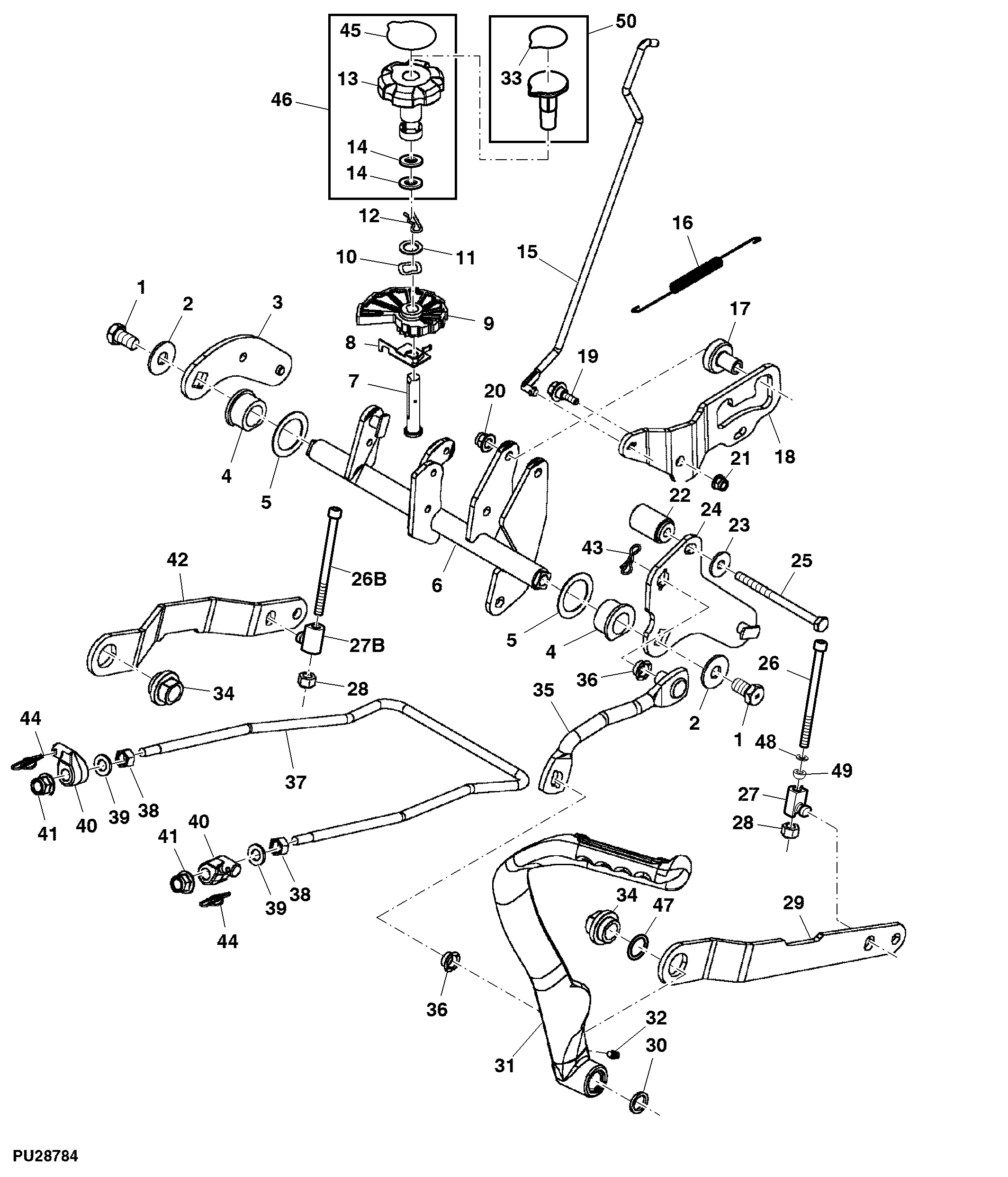

Lift Pedal and Linkage, 38C inch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M807380	2	Bolt	-
2	M153832	2	Washer	-
3	AM134842	1	Plate	-
4	M157432	2	Bushing	-
5	M153594	2	Washer	-
6	AM134867	1	Rockshaft	SUB FOR AM136423
7	M152777	1	Pin	-
8	M152273	1	Spring	-
9	M157490	1	Cam	SUB FOR M152233
10	M87534	1	Spring Washer	-
11	24H1658	1	Washer	21/32" X 1" X 0.060"
12	J16931	1	Pin	-
13	M153802	1	Knob	-
14	24H1746	2	Washer	25/32" X 1-1/8" X 0.120"
15	M152599	1	Rod	-
16	M152947	1	Extension Spring	-
17	M153658	1	Spacer	-
18	M153657	1	Arm	-
19	M153513	1	Screw	-
20	14M7400	1	Lock Nut	M10
21	14M7396	1	Lock Nut	M8
22	M152221	1	Spacer	-
23	24M7178	1	Washer	10.500 X 30 X 2.500 mm
24	AM134841	1	Plate	-
25	M153909	1	Bolt	-
26	M164280	2	Socket Head Screw	-
27	M164279	2	Lift Link	-
28	M85516	2	Lock Nut	-
29	M155044	1	Lift Arm	LH
30	M91256	1	Seal	-
31	AM137160	1	Pedal	SUB FOR M156798
32	JD7844	1	Lubrication Fitting	-
33	M156707	1	Label	Deck Leveling
34	M157431	2	Bushing	-
35	AM136228	1	Lift Link	-
36	M153979	2	Bushing	-
37	M157568	1	Rod	SUB FOR M153771
38	14M7275	2	Nut	M12
39	24M7047	2	Washer	13 X 24 X 2.500 mm
40	UC14170	2	Trunnion	SUB FOR M155101
41	14M7401	2	Lock Nut	M12
42	M156856	1	Lift Arm	SUB FOR M151133; RH
43	M147941	1	Cotter Pin	-
44	M154221	2	Cotter Pin	-
45	M169723	1	Label	-
46	AM144333	1	Dial Knob	-
47	24H1474	2	Washer	1-5/32" X 1-1/2" X 0.060"
48	24M7040	2	Washer	11 X 20 X 2 mm
49	M131640	2	Ball	-
50	AM136872	1	Gauge	-
