Открытый узел

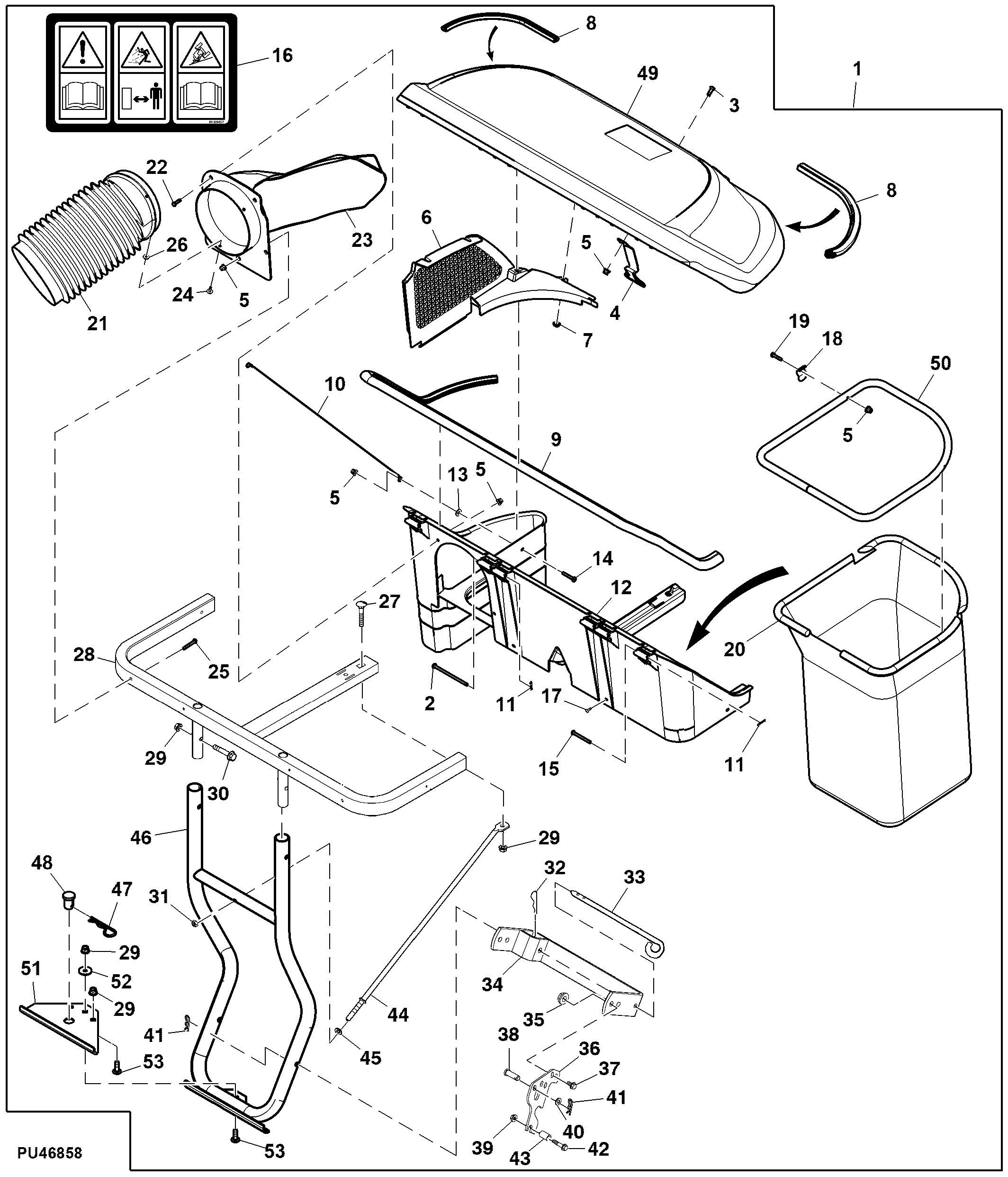

Hopper Kit, Material Collection System, 2-Bag, 7 bushel (Not for Canada and USA)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BUC11234	1	Material Collection System	SUB FOR BM24508
1	BM24508	1	Material Collection System	-
2	M121529	2	Pin Fastener	-
3	21M7292	2	Screw	M6 X 16
4	M142410	1	Latch	-
5	14M7397	9	Lock Nut	M6
6	M120609	1	Grille	-
7	M111717	3	Nut	-
8	UC12571	2	Seal	LGTH = 445 mm, SUB FOR M151209 OR M138180 OR M141910
9	M141911	1	Isolator	-
10	M141513	1	Cable	-
11	M112711	4	Pin	-
12	M142321	1	Housing	-
13	24H1287	1	Washer	9/32" X 5/8" X 0.065"
14	21M7405	1	Screw	M6 X 40
15	M93527	2	Pin Fastener	-
16	M169457	1	Label	Caution, No Text
17	M68628	3	Rivet	-
18	M142497	2	Clip	-
19	21M7248	2	Screw	M6 X 30
20	AM135485	2	Bag	-
21	M123412	1	Hose	-
22	19M7077	3	Cap Screw	M6 X 20
23	M155809	1	Chute	-
24	M139714	3	Rivet	-
25	19M7320	1	Cap Screw	M6 X 40
26	24H1283	3	Washer	7/32" X 1/2" X 0.049"
27	M142970	1	Bolt	-
28	AM129832	1	Frame	Bag Support SUB FOR AM129832BLE
29	14M7396	6	Lock Nut	M8
30	19M7799	2	Screw	M8 X 45
31	14M7465	1	Lock Nut	M10
32	M40461	1	Pin	-
33	M143104	1	Pin	-
34	M142403	1	Channel	-
35	14M7296	4	Flange Nut	M10
36	M153620	2	Bracket	-
37	19M7785	4	Screw	M10 X 25
38	M133634	2	Pin	-
39	14M7401	2	Lock Nut	M12
40	24M7053	2	Washer	17 X 30 X 3 mm
41	A15147	2	Spring Locking Pin	-
42	19M7814	2	Screw	M12 X 50
43	M150380	2	Spacer	-
44	M142350	1	Rod	-
45	24M7178	2	Washer	10.500 X 30 X 2.500 mm
46	AM135812	1	Frame	Hopper ORDER AUC17701, SUB FOR AM135812BLE
46	AUC17701	1	Frame	Hopper
47	A15146	1	Pin	-
48	M131769	1	Pin	-
49	-	1	Part 51	ORDER AM121573
49	AUC17993	1	Kit	Hopper Top Components on Separate Page SUB FOR AM121573
50	-	1	Part 53	ORDER AM125269
50	AM125269	1	Frame Kit	Components On Separate Page
51	UC28093	1	Bracket	USE WITH AUC17701
52	24M7024	1	Washer	9 X 28 X 3 mm, USE WITH AUC17701
53	03M7185	3	Bolt	M8 X 25, USE WITH AUC17701

Hopper Kit, Material Collection System, 2-Bag, 7 bushel (Not for Canada and USA)
