Открытый узел

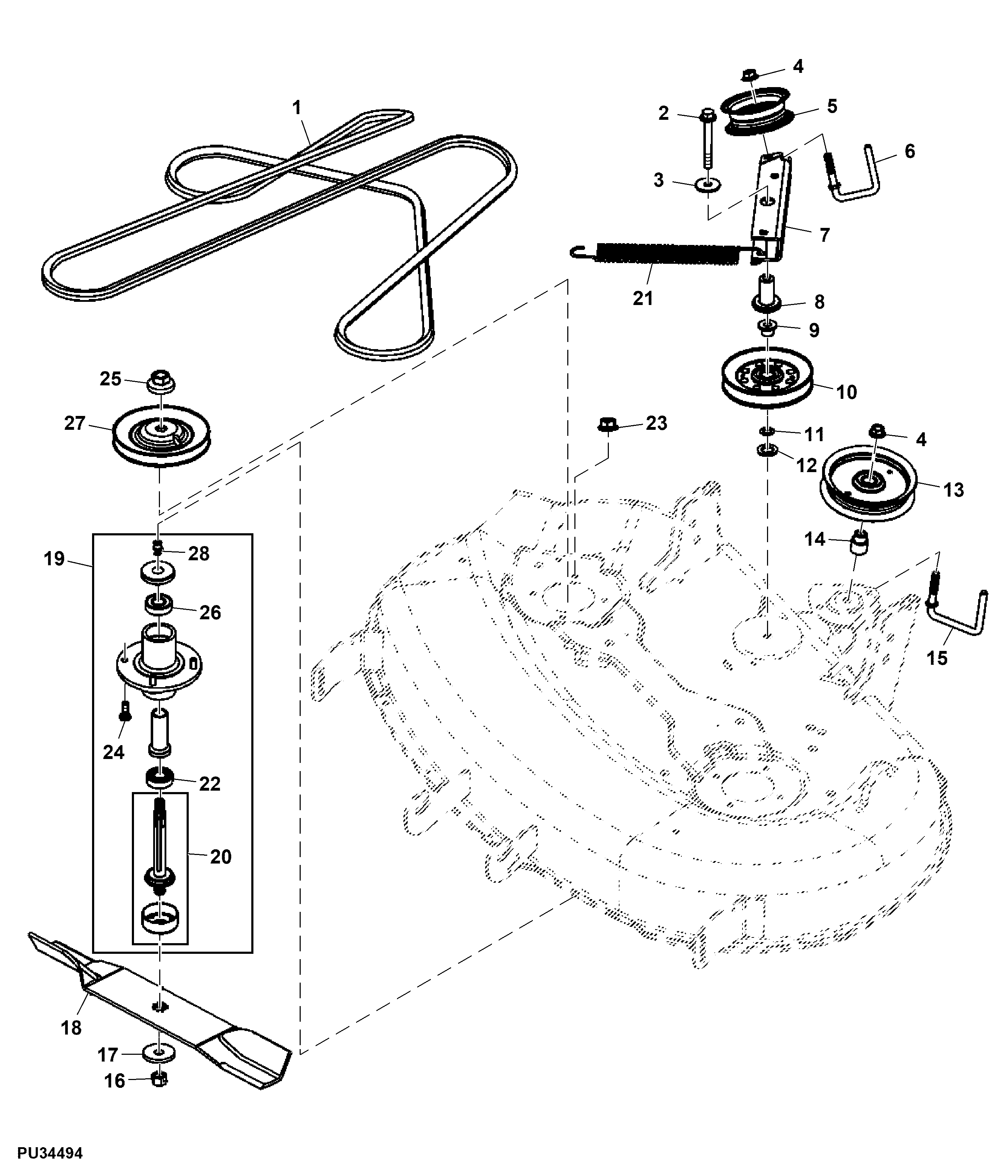

Belt, Sheaves, Spindles and Mower Blade

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M154621	1	V-Belt	LGTH = 3714.6 mm, TK = 11.4 mm, WIDTH =14.21 mm
2	19M7810	1	Screw	M10 X 80
3	24M7101	1	Washer	11 X 34 X 3 mm
4	14M7296	3	Flange Nut	M10
5	AM135773	1	Idler	-
6	M155503	1	U-Bolt	-
7	M155560	1	Arm	-
8	M154421	1	Bushing	-
9	M154680	1	Bushing	-
10	AM135957	1	Sheave Assembly	-
11	H141123	1	Push Nut	-
12	24M7097	1	Washer	17 X 28 X 2.500 mm
13	AM135526	1	Idler	-
14	TCU16842	1	Bushing	-
15	M155502	1	U-Bolt	-
16	M159140	2	Lock Nut	15.875 mm (5/8")
17	M149625	2	Washer	16.500 X 44.400 X 4.970 mm (0.650" X 1.748" X 0.196")
18	AM141032	1	Mower Blade Kit	Side Discharge
19	AM137483	2	Housing	-
20	AM141110	1	Spindle	-
21	M155068	1	Spring	-
22	GX21510	2	Ball Bearing	-
23	14M7396	8	Lock Nut	M8
24	19M7867	8	Screw	M8 X 25
25	GX20513	2	Nut	-
26	GX20818	2	Ball Bearing	-
27	M151720	2	Pulley	-
28	JD7849	2	Fitting	-

Belt, Sheaves, Spindles and Mower Blade

Нет текстового описания
