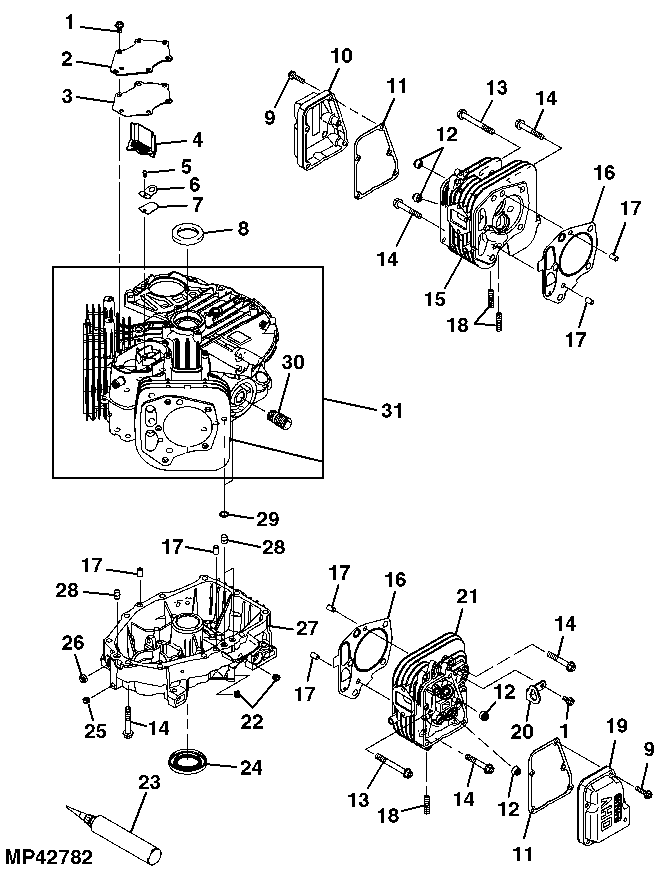

Cylinder Head / Crankcase, Engine

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	MIU11325	7	Bolt	-
2	UC16637	1	Cover	SUB FOR MIU12397; Breather
3	MIU12395	1	Gasket	Breather
4	MIU12398	1	Pipe	-
5	21M7244	1	Screw	M4 X 8
6	MIU11767	1	Plate	NLA; ORDER MIU13821
6	MIU13821	1	Plate	-
7	MIU11769	1	Valve	Breather
8	M149281	1	Seal	-
9	19M7863	10	Screw	M6 X 25
10	MIU13778	1	Case	Rocker No. 1
11	UC21194	2	Gasket	Rocker Case SUB FOR MIU12394
12	M138389	4	Seal	-
13	19M7803	6	Screw	M8 X 70
14	19M8319	14	Screw	M8 X 50
15	MIU12516	1	Cylinder Head	No. 1
16	MIU12515	2	Gasket	-
17	M74252	6	Pin	-
18	MIU12726	4	Stud	-
19	MIU13779	1	Cover	Rocker
20	MIU13780	1	Hook	Lift
21	MIU12517	1	Cylinder Head	No. 2
22	M147270	2	Plug	NLA; ORDER MIU14001
22	MIU14001	2	Plug	-
23	M64850	1	Sealant	-
24	MIU12400	1	Seal	-
25	MIU12401	1	Plug	-
26	M138392	1	Seal	NLA; ORDER M151774
26	M151774	1	Seal	-
27	MIA12753	1	Cover	INCLUDES MIU12401, MIU14001 AND M123645; Crankcase Cover Kit
27	MIU13012	1	Cover	NLA; ORDER MIA12753; Crankcase
28	MIU14507	1	Pipe	SUB FOR MIU11770
29	M76104	2	O-Ring	-
30	MIU13767	1	Adapter Fitting	-
31	MIA12356	1	Crankcase	-
32	MIA12267	1	Gasoline Engine	(Not Illustrated) NLA; ORDER MIA12532
32	MIA12532	1	Gasoline Engine	(Not Illustrated) MARKED FS600V-BS20R
33	GC00331	4	Screw	(Not Illustrated) NLA; ORDER GX24210
33	GX24210	4	Screw	(Not Illustrated)
34	M123645	1	Drain Plug	(Not Illustrated)
