Mower Deck and Gage Wheels, 42M inch ( - 050000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX21012	2	Screw	-
2	M111489	2	Wheel	-
3	AM135884	1	Mower Deck	-
3	AM137661	1	Mower Deck	(INCLUDES PARTS MARKED (A))
4	M154977	2	Eyebolt	-
5	AM134147	1	Insert	RH MULCH
6	M152207	1	Deflector	-
7	GX24487	2	Screw	SUB FOR M71217
8	14M7396	1	Lock Nut	M8
9	M153846	1	Retainer	-
10	GX24487	1	Screw	SUB FOR M71217
11	03M7184	1	Bolt	M8 X 20
13	M151706	2	Compression Spring	-
14	24M7028	2	Washer	10.500 X 20 X 2 mm
16	37M7089	1	Screw	M6 X 12, (A)
16	37M7458	1	Screw	M6 X 12
17	24M7100	1	Washer	6.600 X 22 X 2 mm, (A),
18	GX22425	1	Quick Coupler	WASH PORT
19	GX22426	1	Port Plate	(A), WASH PORT
20	AM134148	1	Insert	LH MULCH
21	M154652	1	Guide	-
22	M159825	2	Screw	(SUB FOR GX20234)
23	M153309	1	Shield	-
24	14M7296	2	Flange Nut	M10
25	M155255	1	Stud	ORDER M167082
25	M167082	1	Stud	-
12A	14M7296	2	Flange Nut	M10
12B	M154221	2	Cotter Pin	-
15A	UC27976	2	Hook Bolt	SUB FOR M153664 OR M156381 OR M168289
15B	45M7118	2	Pin Fastener	10 X 35 mm

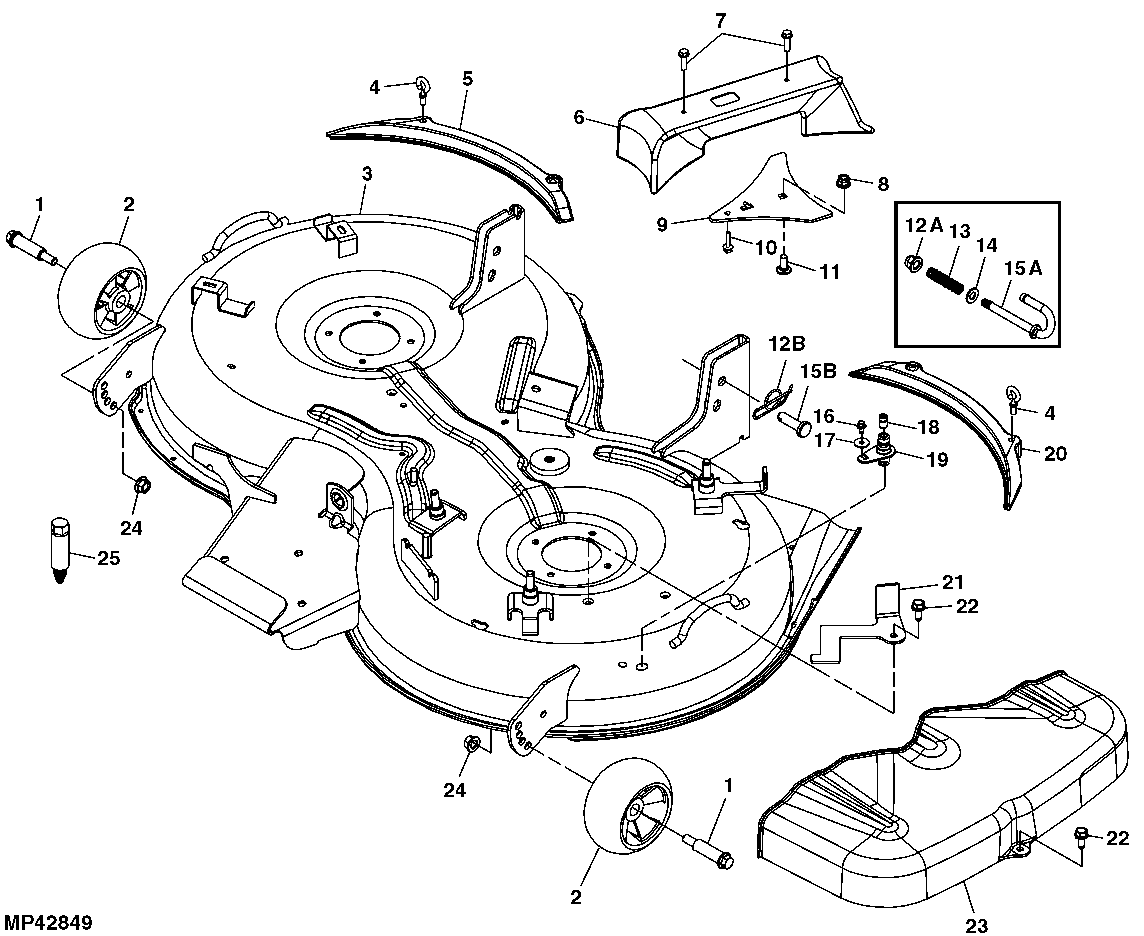

Mower Deck and Gage Wheels, 42M inch ( - 050000)
