Открытый узел

Shield Kit 42rd (Export)

Shield Kit 42rd (Export)

Shield Kit 42rd (Export)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Shield Kit 42rd (Export)

Нет текстового описания

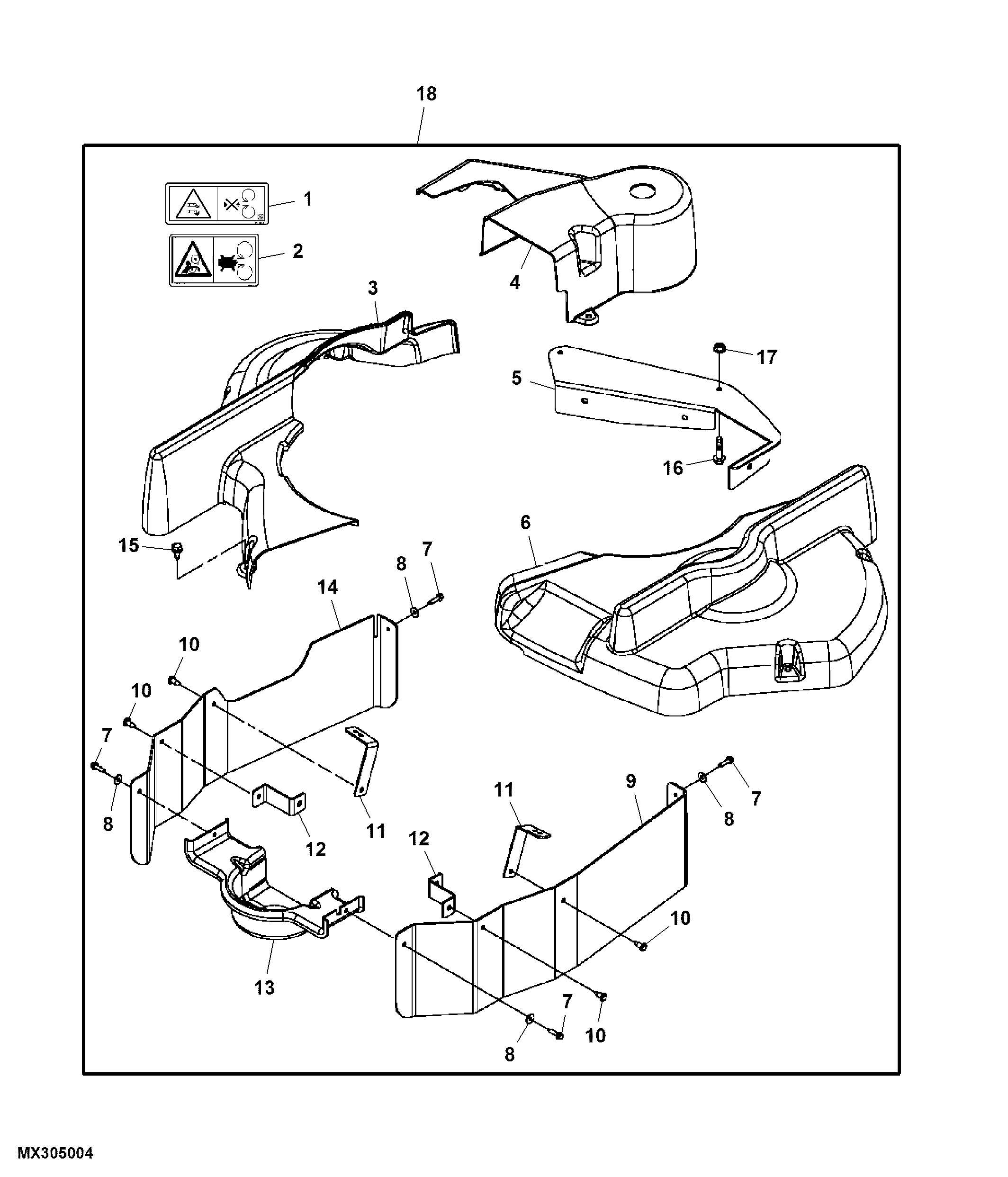

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M118041	1	Label	DANGER (BLADE CONTACT)
2	GX23398	1	Label	WARNING (BELT ENTANGLEMENT), (SUB FOR M136436)
3	AM140344	1	Shield	(A), RH (DECK), (INCLUDES (3) M159825 AND (3) M84309)
4	AM140345	1	Shield	REAR (DECK), (SUB FOR M158536) (INCLUDES (3) M159825 AND (3) M84309)
5	M159224	1	Bracket	-
6	AM140343	1	Shield	NLA; ORDER AM141386; (A), LH (DECK), (INCLUDES (2) M159825, (2) M84309, GX23397 AND GX23398)
6	AM141386	1	Shield	-
7	37M7469	4	Screw	M6 X 25, SUB FOR 37M7091
8	24M7139	4	Washer	6.400 X 18 X 1.600 mm
9	AM140321	1	Shield Kit	NLA; ORDER AM141697; LH (Tractor) (INCLUDES (2) M132610, (2) M150273, (2) 24M7100, (2) 37M7131, (2) TCU22067)
9	AM141697	1	Shield Kit	LH (Tractor) (INCLUDES (2) M132610, (2) M150273, (2) 24M7100, (2) 37M7459, (2) TCU22067)
10	VGA10885	4	Rivet	-
11	M158763	2	Bracket	NLA; ORDER M160582
11	M160582	2	Bracket	-
12	M158724	2	Bracket	NLA; ORDER M160581
12	M160581	2	Bracket	-
13	M158539	1	Shield	NLA; ORDER M163527; Clutch
13	M163527	1	Shield	-
14	AM140322	1	Shield Kit	NLA; ORDER AM141698; RH (Tractor) (INCLUDES (2) M132610, (2) M150273, (2) 24M7100, (2) 37M7131 AND (2) TCU22067)
14	AM141698	1	Shield Kit	RH (Tractor) (INCLUDES (2) M132610, (2) M150273, (2) 24M7100, (2) 37M7459 AND (2) TCU22067)
15	GX22456	6	Screw	M8 X 20, SUB FOR GX20234
16	19M7866	2	Screw	M8 X 20
17	14M7396	2	Lock Nut	M8
18	BM22804	1	Shield Kit	NLA; 42RD EXPORT, (INCLUDES M152723, (2) 19M7785 AND (2) 14M7296)
..	AM141386	1	Shield	(INCLUDES PARTS MARKED (A)), (SUB FOR AM138443)
..	M161405	1	Bracket	SHIELD
..	M159825	5	Screw	M8 X 23.500, Not Illustrated
..	M84309	5	Nut	Not Illustrated
