Открытый узел

Lift Pedal and Linkage

Lift Pedal and Linkage

Lift Pedal and Linkage

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

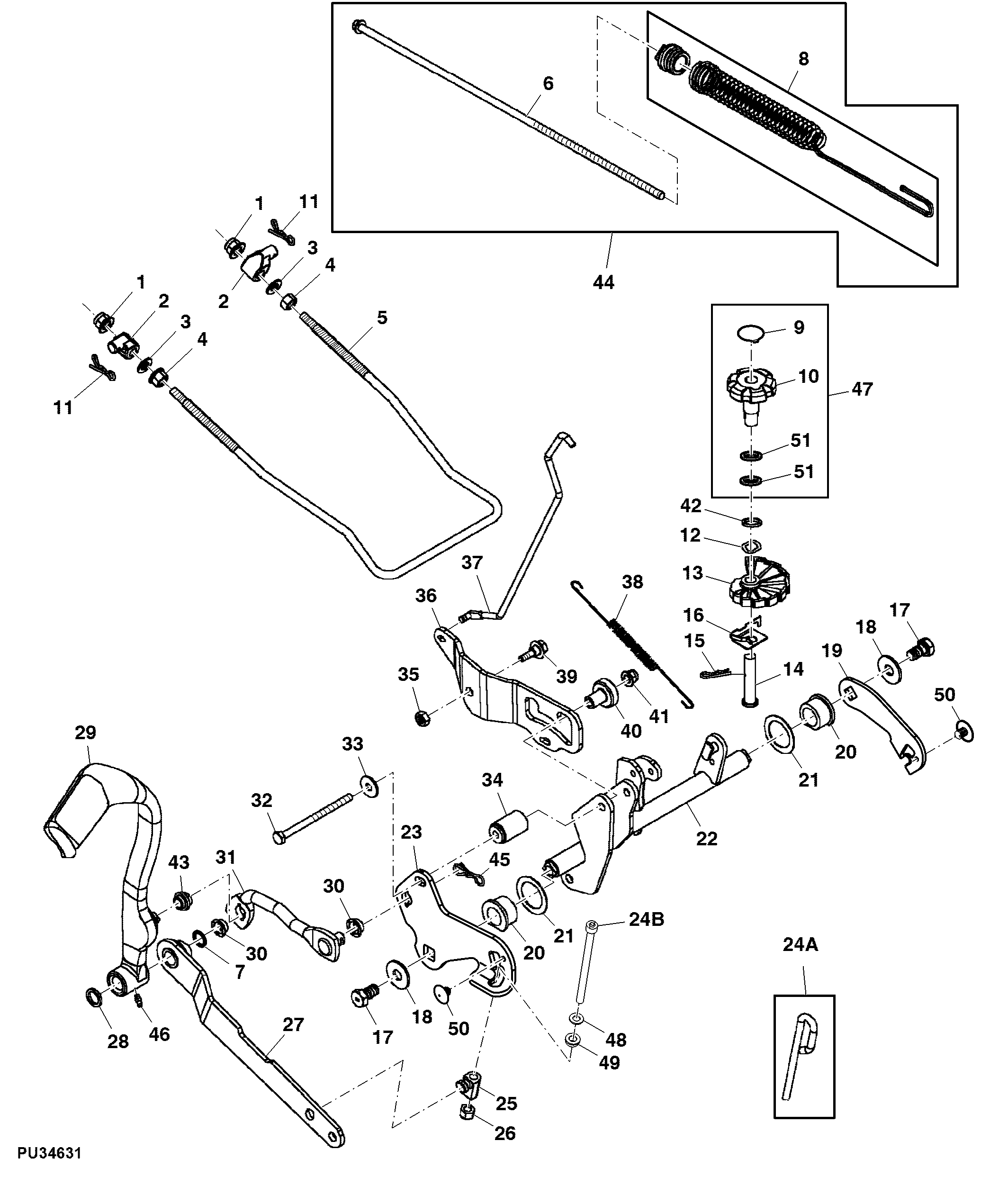

Lift Pedal and Linkage

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7401	2	Lock Nut	M12
2	M155101	2	Trunnion	ORDER UC14170
2	UC14170	2	Trunnion	-
3	24M7047	2	Washer	13 X 24 X 2.500 mm
4	14M7275	2	Nut	M12
5	M157568	1	Rod	Front Draft
6	M152779	1	Screw	-
7	24H1474	1	Washer	1-5/32" X 1-1/2" X 0.060"
8	AM136645	1	Extension Spring	Lift Assist
9	M169723	1	Label	-
10	M153802	1	Knob	-
11	M154221	2	Cotter Pin	-
12	M87534	1	Spring Washer	-
13	M157490	1	Cam	Depth Stop
14	M152777	1	Pin	-
15	J16931	1	Pin	-
16	M152273	1	Spring	-
17	M807380	2	Bolt	-
18	M153832	2	Washer	-
19	AM134842	1	Plate	RH
19	M164262	1	Plate	SUB FOR M161768; RH
20	M157432	2	Bushing	-
21	M153594	2	Washer	-
22	AM134867	1	Rockshaft	-
23	AM134841	1	Plate	LH
23	M164261	1	Plate	SUB FOR M161767; LH (SHOWN)
25	M164279	2	Lift Link	-
25	M161754	2	Lift Link	-
25	M152770	2	Lift Link	-
26	M85516	2	Lock Nut	-
27	M155044	1	Lift Arm	LH (SHOWN)
27	M156856	1	Lift Arm	RH
28	M91256	1	Seal	-
29	AM137160	1	Pedal	SUB FOR M156798
30	M153979	2	Bushing	-
31	AM136228	1	Lift Link	-
32	M153909	1	Bolt	-
33	24M7178	1	Washer	10.500 X 30 X 2.500 mm
34	M152221	1	Spacer	-
35	14M7396	1	Lock Nut	M8
36	M153657	1	Arm	-
37	M152599	1	Rod	LIFT LINK
38	M152947	1	Extension Spring	-
39	M153513	1	Screw	-
40	M153658	1	Spacer	-
41	14M7400	1	Lock Nut	M10
42	24H1658	1	Washer	21/32" X 1" X 0.060"
43	M157431	2	Bushing	-
44	AM136646	1	Kit	INCLUDES M154772, M154946 AND (2) M133165; Lift Assist Spring
45	M144705	1	Spring Locking Pin	SUB FOR M147941
46	JD7844	1	Lubrication Fitting	-
47	AM144333	1	Dial Knob	-
48	24M7040	2	Washer	11 X 20 X 2 mm
49	M131640	2	Ball	-
50	M111583	2	Plug	-
51	24H1746	2	Washer	25/32" X 1-1/8" X 0.120"
24A	M153587	2	Rod	-
24B	M162724	2	Screw	-
24B	M164280	2	Socket Head Screw	-
