Открытый узел

Grass Collector

Grass Collector

Grass Collector

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

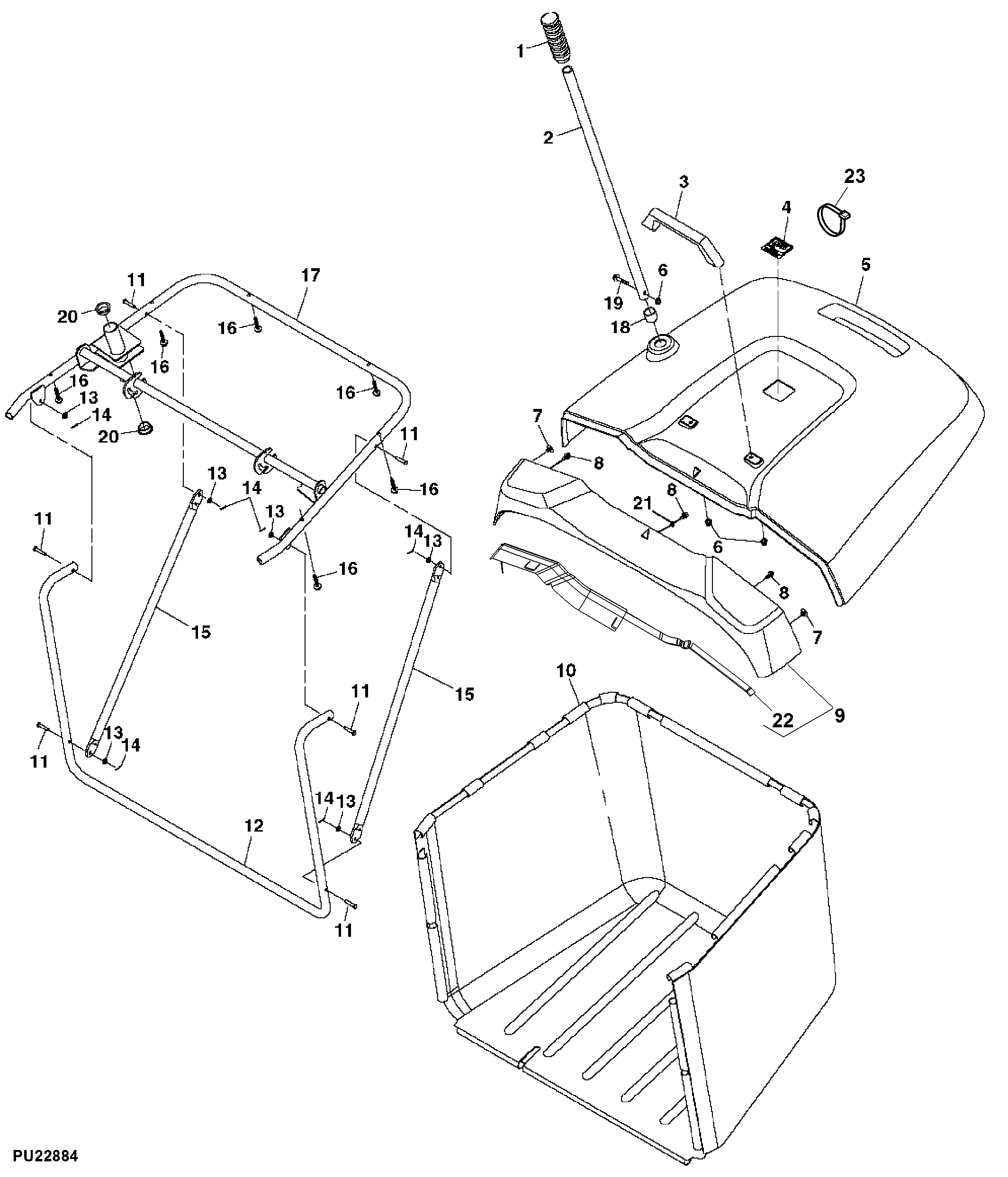

Grass Collector

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R89833	1	Grip	-
2	M155887	1	Handle	-
3	AM118928	1	Handle	-
4	M155694	1	Label	-
4	M155698	1	Label	(Export)
5	M152638	1	Panel	Top
6	14M7397	4	Lock Nut	M6
7	M111583	2	Plug	-
8	37M7458	4	Screw	M6 X 12
8	37M7469	4	Screw	M6 X 25, SUB FOR 37M7091
9	AM136728	1	Cover	Front, (INCLUDES M156428)
10	M152675	1	Bag	-
10	M153923	1	Barrier	Sound
11	M163279	6	Pin Fastener	-
11	45M7036	6	Pin Fastener	6 X 30 mm
12	M155839	1	Tube	-
13	24M7088	6	Washer	6.600 X 12 X 1.600 mm
14	11M7076	6	Cotter Pin	1.600 X 12 mm
14	11M7009	6	Cotter Pin	2 X 16 mm
15	M157200	2	Strap	(SUB FOR M155886)
16	M155750	6	Screw	NLA; ORDER GX24490
16	GX24490	6	Screw	-
17	AM144379	1	Frame	SUB FOR AM137871
18	M115598	1	Cap	-
19	19M7833	1	Screw	M6 X 35
20	M157024	2	Bushing	-
21	24M7139	1	Washer	6.400 X 18 X 1.600 mm
22	M156428	1	Isolator	-
23	H77698	2	Tie Band	-
