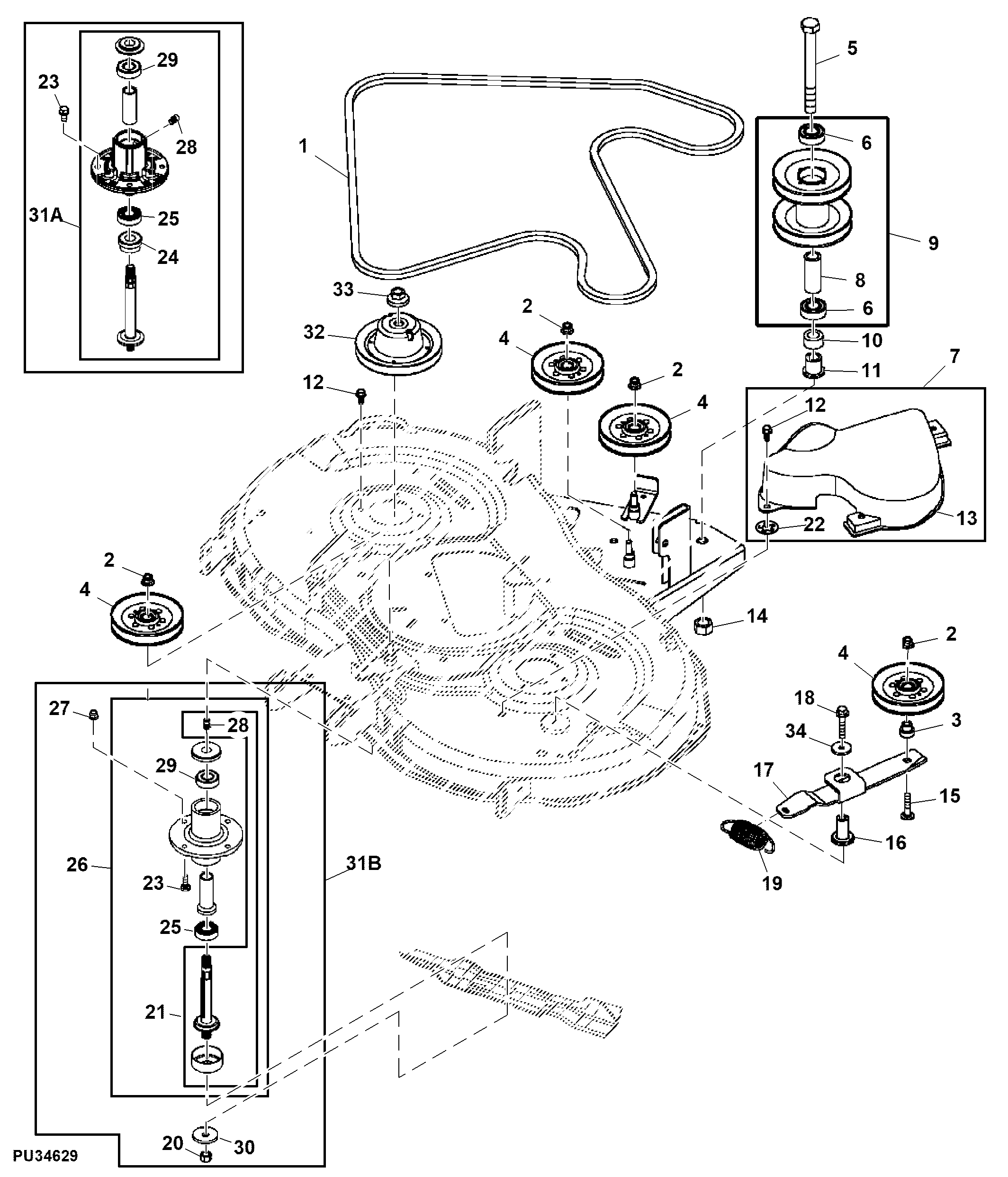

Belt, Sheaves, Spindles and Blades ( - 150000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M155096	1	V-Belt	-
2	14M7400	4	Lock Nut	M10
3	M71682	1	Bushing	-
4	AM147272	4	Sheave Assembly	SUB FOR AM136357, V-Idler
5	19H3600	1	Cap Screw	3/4" X 7"
6	JD9296	2	Ball Bearing	-
7	AM143590	1	Shield	-
8	M153824	1	Spacer	-
9	AM135423	1	Pulley	-
10	M155094	1	Spacer	-
11	M155793	1	Bushing	-
12	M159825	11	Screw	(SUB FOR GX20234)
13	M155126	1	Shield	-
14	14H794	1	Nut	3/4"
15	03M7195	1	Bolt	M10 X 45
16	M154421	1	Bushing	-
17	M156801	1	Arm	SECONDARY IDLER
18	19M7806	1	Screw	M10 X 50
19	M155308	1	Spring	-
20	M159140	2	Lock Nut	-
21	AM141110	2	Spindle	-
22	M84309	3	Nut	-
23	19M7867	8	Screw	M8 X 25
24	GX21695	2	Spacer	ORDER AM136733
25	GX21510	2	Ball Bearing	-
26	AM137483	2	Housing	-
27	14M7396	8	Lock Nut	M8
28	JD7849	2	Fitting	-
29	GX20818	2	Ball Bearing	-
30	M149625	2	Washer	-
32	M155790	1	Pulley	LH
32	M155789	1	Pulley	RH
33	GX20513	2	Nut	-
34	24M7178	1	Washer	10.500 X 30 X 2.500 mm
31A	AM136733	2	Spindle Kit	ORDER AM143469
31B	AM143469	2	Spindle Kit	Order Individual Parts

Belt, Sheaves, Spindles and Blades ( - 150000)

Нет текстового описания
