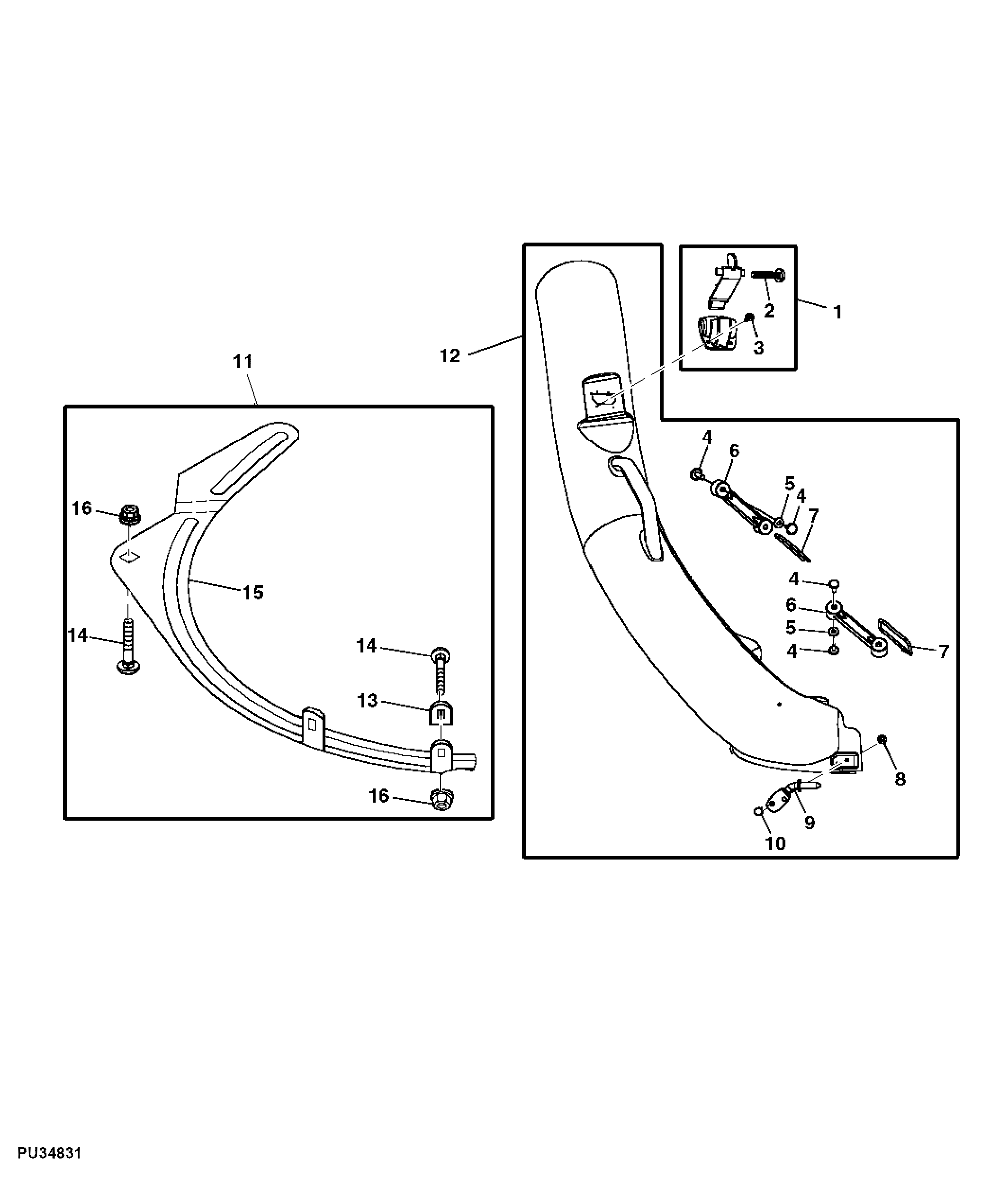

Lower Chute, 42 inch (040001 - 085000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM119300	1	Indicator Kit	Grass Flow (A)
2	21M7278	1	Screw	M5 X 10
3	GX24501	4	Screw	SUB FOR M123494
4	GY00177	2	Rivet	-
5	M88012	2	Washer	6.580 X 16 X 1.500 mm (0.259" X 0.630" X 0.059")
6	M67099	2	Strap	-
7	M67100	2	Hook	-
8	14M7568	2	Lock Nut	M5
9	M156084	1	Bracket	Chute Mount
10	19M7372	2	Cap Screw	M5 X 16
11	AM136660	1	Kit	Blowout; Optional
12	AM136656	1	Chute Kit	(A)
13	M140128	2	Strap	-
14	03M7184	3	Bolt	M8 X 20
15	M136208BLE	1	Plate	ORDER AM136660
16	14M7396	3	Lock Nut	M8
..	BM22300	1	Kit	REAR BAGGER CHUTE SUB BM22594 (INCLUDES PARTS MARKED (A))

Lower Chute, 42 inch (040001 - 085000)
