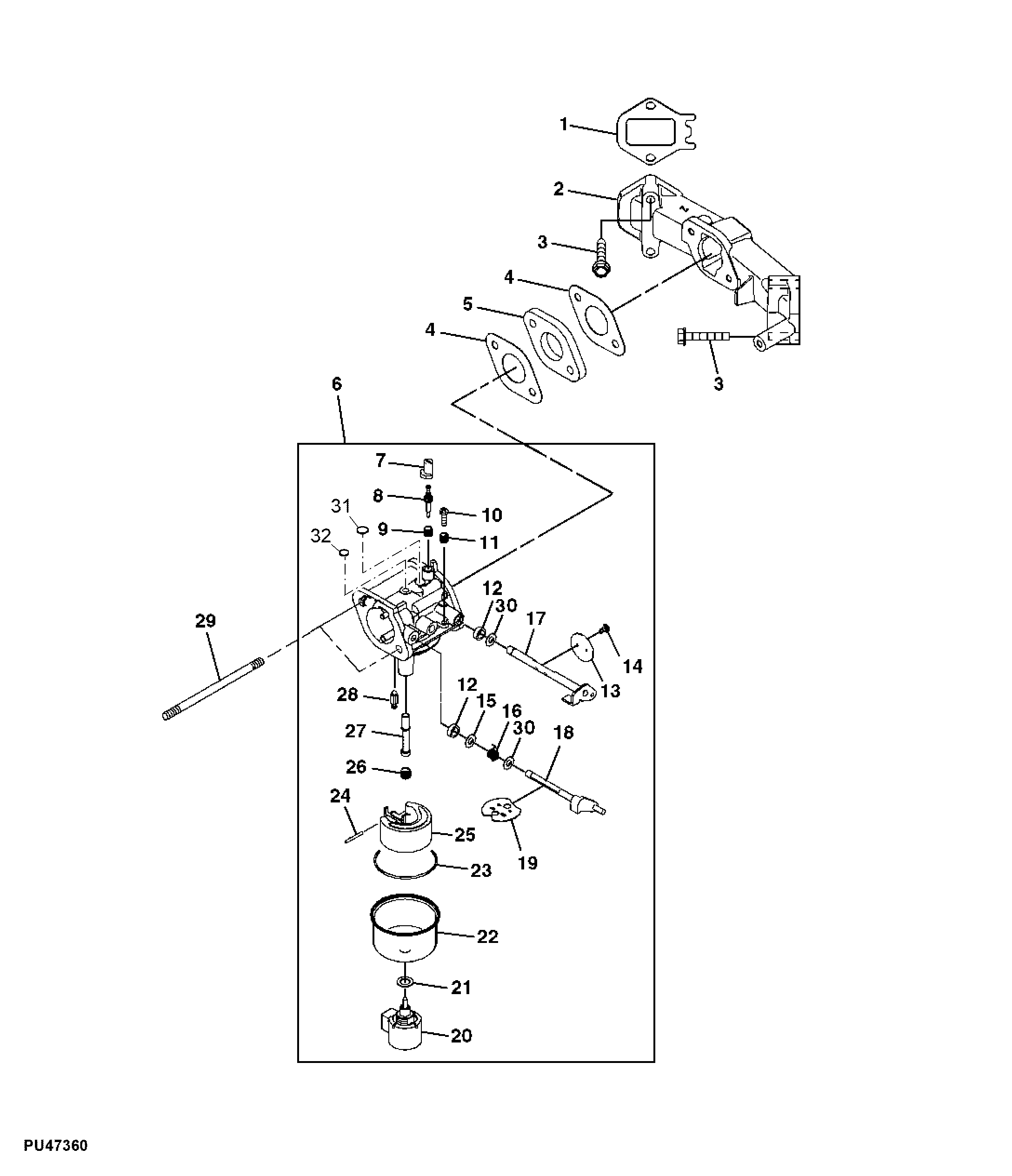

Carburetor and Intake Manifold (FS541V, FS600V)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	MIU14002	2	Gasket	-
1	MIU12549	2	Gasket	ORDER MIU14002
2	MIU12551	1	Intake Manifold	-
3	19M8290	4	Screw	M6 X 35
4	MIU12550	2	Gasket	Insulator
5	M149318	1	Insulator	-
6	AUC17670	1	Carburetor Kit	USE WITH MIA11585 OR MIA11832 OR MIA11884 OR MIA12027 OR MIA12212 OR MIA11883 OR MIA12026 OR MIA12211; SUB FOR MIA12577 OR MIA11693
6	MIA12458	1	Carburetor	USE WITH MIA12266 OR MIA12267 OR MIA12531 OR MIA12532
7	M149321	1	Restrictor	-
8	MIU12542	1	Screw	-
9	M149331	1	Spring	-
10	M149324	1	Screw	-
11	M149327	1	Spring	ORDER MIU14085
11	MIU14085	1	Spring	-
12	M149328	2	Seal	USE WITH MIA11693
12	MIU13928	1	Seal	USE WITH MIA12577 OR MIA12458 OR AUC17670
12	MIU13933	1	Seal	USE WITH MIA12577 OR MIA12458 OR AUC17670
13	M149313	1	Valve	Throttle
14	M149323	2	Screw	-
15	MIU12543	1	Washer	-
16	MIU13934	1	Spring	SUB FOR MIU12544
17	M149317	1	Shaft	Throttle
18	MIU12545	1	Shaft	Choke
19	MIU12546	1	Valve	Choke
20	M149320	1	Solenoid	-
21	M149307	1	Gasket	-
22	M149312	1	Chamber	Float
23	M149306	1	Gasket	Chamber
24	M149310	1	Pin	-
25	M149315	1	Float	-
26	MIU13006	1	Jet	High Altitude Above 6600 Feet
26	M152488	1	Jet	Intermediate Altitude 3300 Feet to 6600 Feet
26	MIU12548	1	Jet	STD Altitude Below 3300 Feet
27	MIU12547	1	Nozzle	-
28	M149314	1	Valve	-
29	MIU12552	2	Stud	ORDER MIU13919; USE WITH MIA11832
29	MIU13048	2	Stud	ORDER MIU13919; USE WITH MIA12026
29	MIU13919	2	Stud	-
30	MIU13930	1	Washer	USE WITH MIA12577 OR MIA12458 OR AUC17670
31	UC12012	1	Plug	USE WITH MIA12577 OR MIA12458 OR AUC17670
32	UC12011	1	Plug	USE WITH MIA12577 OR MIA12458 OR AUC17670
33	19M7833	4	Screw	M6 X 35, Not Illustrated
34	MIA11737	1	Gasket Kit	Carburetor Not Illustrated INCLUDES M149314, M149307, (2) MIU14002, M149306, (2) MIU12550, M149318 AND (2) M149328

Carburetor and Intake Manifold (FS541V, FS600V)
