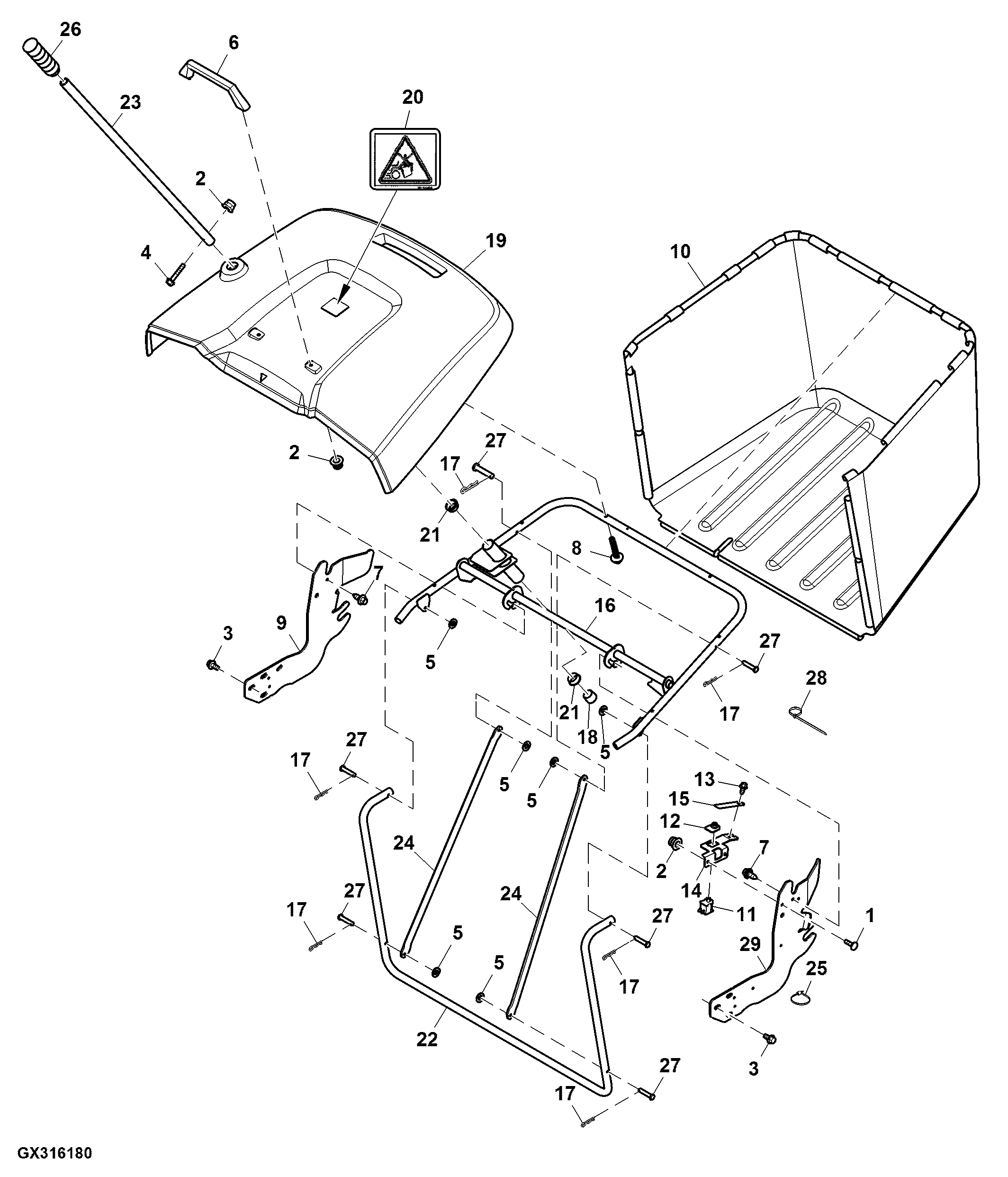

Grass Collector and Mounting Brackets

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7222	1	Bolt	M6 X 20
2	14M7397	4	Lock Nut	M6
3	19M7784	6	Screw	M10 X 20
4	19M7833	1	Screw	M6 X 35
5	24M7088	6	Washer	6.600 X 12 X 1.600 mm
6	AM118928	1	Handle	-
7	GX22456	2	Screw	-
8	GX24490	6	Screw	-
9	GX26474	1	Bracket	Hopper Arm, RH
10	GX25220	1	Bag	Rear Discharge Rear Collector Hopper
11	AM103119	1	Switch	Seat Overide
12	M142588	1	Cover	-
13	37M7458	1	Screw	M6 X 12
14	GX23273	1	Bracket	Hopper Presence Switch
15	M155908	1	Leaf Spring	-
16	GY21980	1	Frame	Hopper, Black
17	M112711	6	Pin	-
18	M115598	1	Cap	-
19	M152638	1	Panel	-
20	M155698	1	Label	Warning, Hopper Top
21	M157024	2	Bushing	-
22	M155839	1	Tube	Hopper
23	M155887	1	Handle	Hopper
24	M157200	2	Strap	Support Black Ecoat
25	H77698	3	Tie Band	-
26	R89833	1	Grip	-
27	45M7036	6	Pin Fastener	6 X 30 mm
28	M73027	2	Tie Band	-
29	GX26475	1	Bracket	Hopper Arm, LH

Grass Collector and Mounting Brackets
