Shield Kit, Side Discharge (100001 - 805000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	37M7461	6	Screw	M8 X 25
3	M84309	10	Nut	-
4	24M7095	8	Washer	8.400 X 15 X 1.600 mm
5	GY22055	1	Shield Kit	LH, Front Side
5	GY22408	1	Shield	LH, Front Side
6	GY22056	1	Shield Kit	RH, Front Side
7	GX25650	1	Label	Danger
8	19M7866	2	Screw	M8 X 20
9	14M7396	2	Lock Nut	M8
10	GX22456	4	Screw	-
11	GY22230	1	Bracket	SUB FOR GY22230BLE; RH, Front Shield
12	GX20411	2	Screw	M6 X 20, SUB FOR 21M7577
13	GX25702	1	Shield	LH, Eame Plenum
14	GX25703	1	Shield	RH, Eame Plenum
16	GX10571	1	Plug	USE WITH GX26036
17	GX25955	1	Hook	Trans Hook
18	GY22265	1	Shield	ORDER GY22310; RH, Hydro Trans Shield
19	24M7298	2	Washer	8.400 X 25 X 2 mm
20	GY22310	1	Shield	-
1A	GY22059	1	Shield	Front Assembly
1B	GY22407	1	Shield	Front Assembly
15A	GX26036	1	Shield	ORDER GY22525; SUB FOR GX25947; LH, Trans Eame
15B	GY22525	1	Shield	INCLUDES M84309 AND GX22456; Transmission Eame, LH

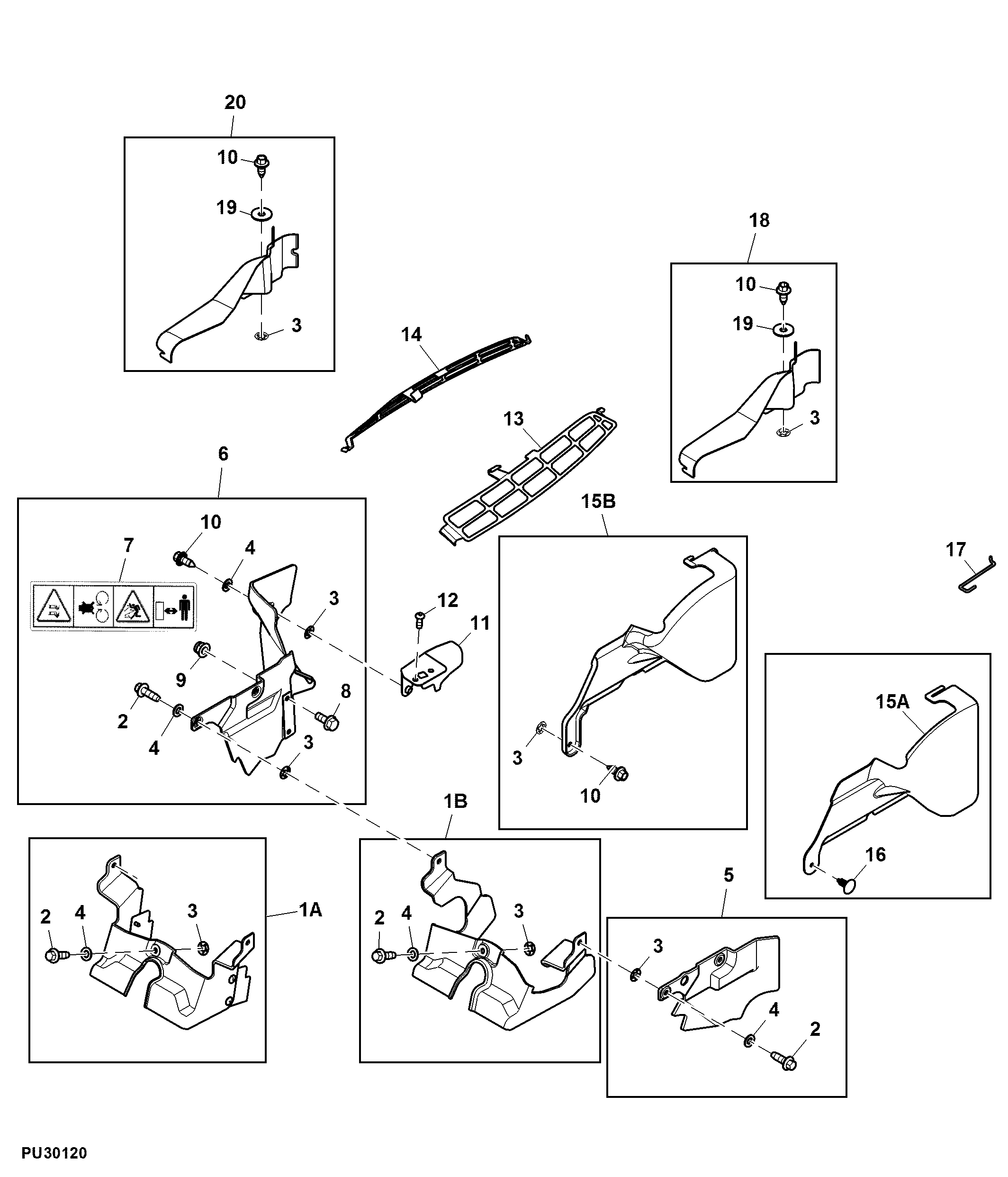

Shield Kit, Side Discharge (100001 - 805000)
