Shield Kit, Side Discharge (100001 - 700000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GY22059	1	Shield	Front Assembly
2	37M7461	4	Screw	M8 X 25
3	M84309	12	Nut	-
4	24M7095	11	Washer	8.400 X 15 X 1.600 mm
5	GY22055	1	Shield Kit	LH, Front Side
6	GY22056	1	Shield Kit	RH, Front Side
7	GX25650	1	Label	Danger
8	19M7866	2	Screw	M8 X 20
9	14M7396	2	Lock Nut	M8
10	GX22456	8	Screw	-
11	GY22230	1	Bracket	SUB FOR GY22230BLE; RH, Front Shield
12	21M7577	2	Socket Head Screw	M6 X 16
13	GX25702	1	Shield	LH, Eame Plenum
14	GX25703	1	Shield	RH, Eame Plenum
16	GX10571	1	Plug	-
17	GX25955	1	Hook	Trans Hook
18	GY22265	1	Shield	RH, Hydro Trans Shield
19	24M7298	1	Washer	8.400 X 25 X 2 mm, SUB FOR 24M7207
20	GY22073	1	Shield	LH
21	GY22074	1	Shield	RH
22	GX23397	1	Label	Danger Export
23	GX23398	1	Label	Danger Export
24	GX23400	1	Label	Danger (Thrown OBJ) Export
15A	GX25947	1	Shield	ORDER GY22525; Transmission Eame, LH
15B	GY22525	1	Shield	Transmission, LH

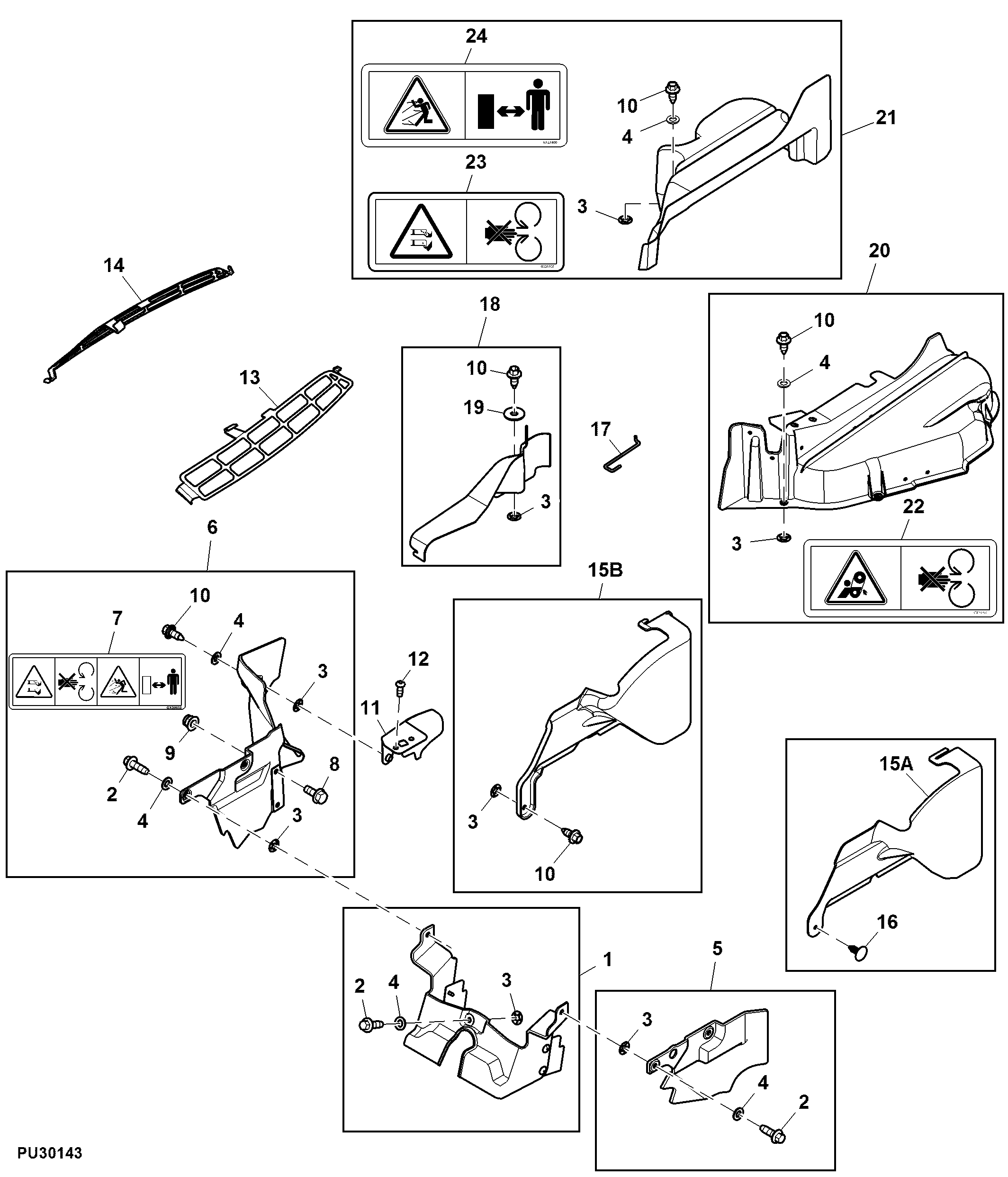

Shield Kit, Side Discharge (100001 - 700000)

Нет текстового описания
