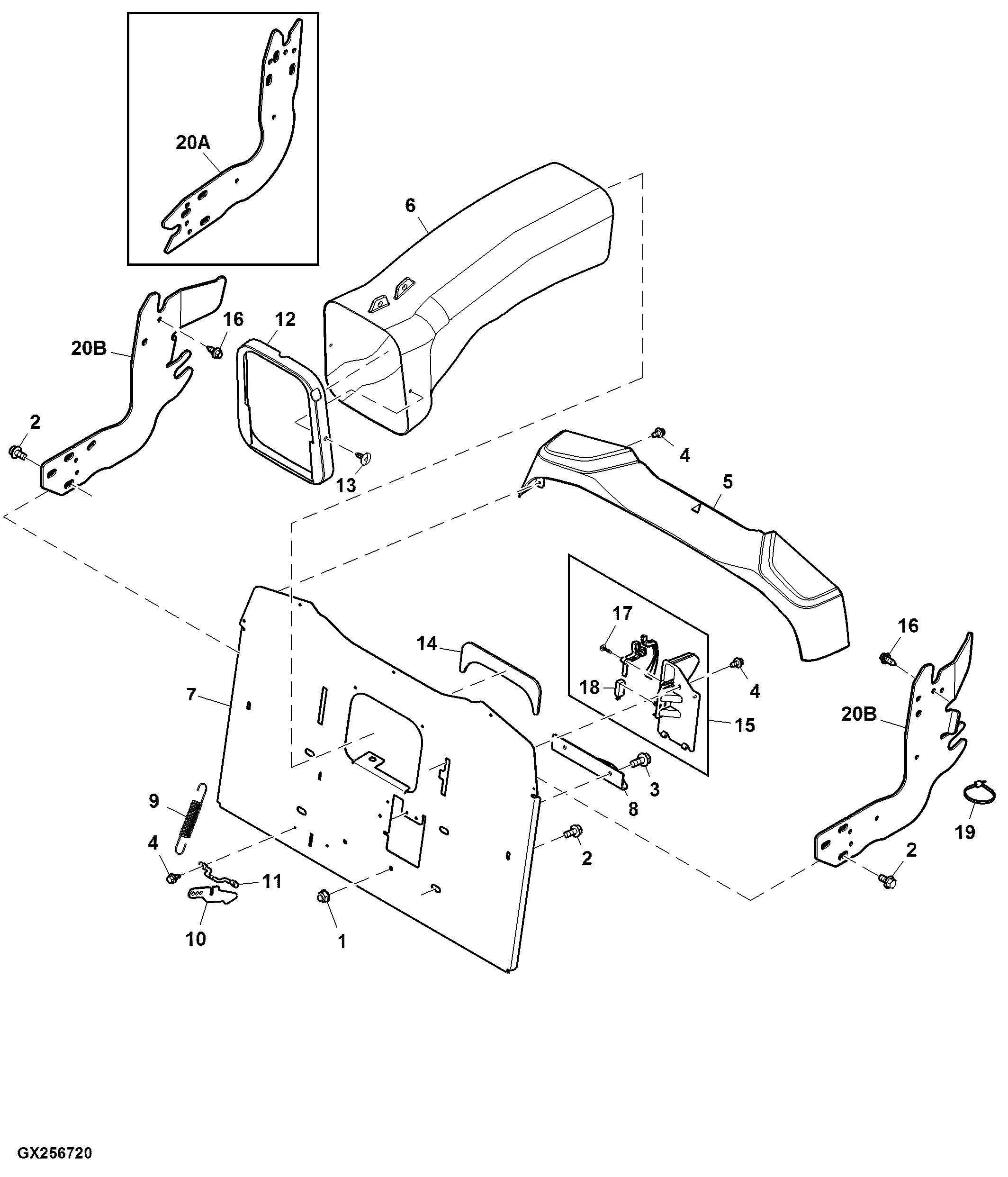

Chute and Mounting Brackets Assembly (100001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7396	2	Lock Nut	M8
2	19M7784	6	Screw	M10 X 20
3	19M7866	2	Screw	M8 X 20
4	37M7458	8	Screw	M6 X 12
5	AM136728	1	Cover	Hopper Front W/ Seal
6	GX23076	1	Chute	-
7	UC11949	1	Plate	SUB FOR GX25332
8	M153239	1	Bracket	Hitch
9	M153442	1	Spring	-
10	GX25869BLE	1	Latch	SUB FOR GX25869; RDRC Hopper
11	M155760	1	Pivot	Rod
12	GX23583	1	Seal	-
13	GX10571	2	Plug	Retainer, Push
14	GX23604	1	Seal	Upper Chute
15	GY21353	1	Switch	Hopper Fill Switch Assembly
16	GX22456	2	Screw	-
17	GX23580	1	Screw	-
18	GY21367	1	Switch	-
19	H77698	3	Tie Band	-
20A	GX25208BLE	2	Arm	Hopper
20B	GX26474	1	Bracket	RH
20B	GX26475	1	Bracket	LH

Chute and Mounting Brackets Assembly (100001 - )
