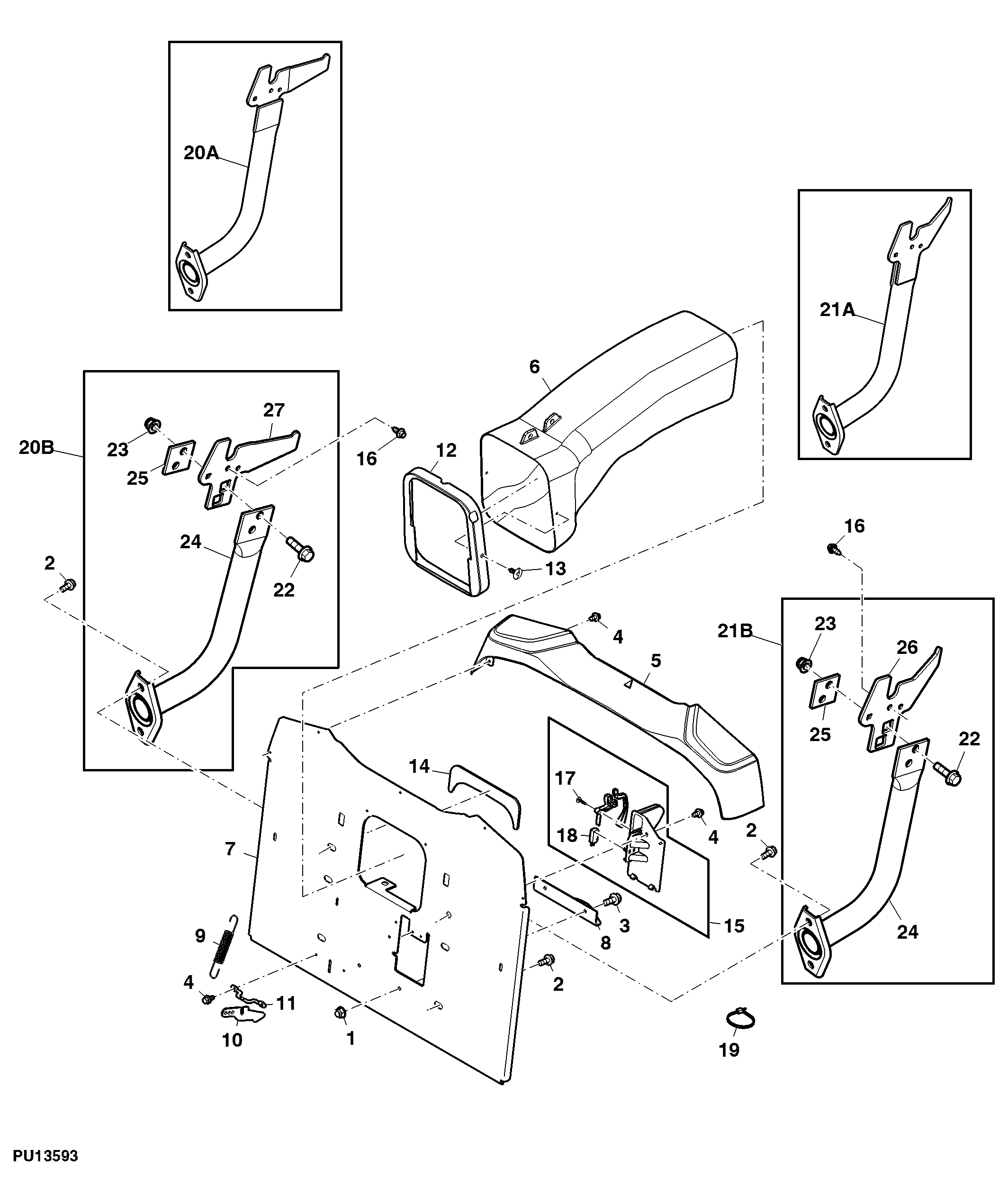

Chute and Mounting Brackets Assembly (020001 - 100001)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7396	2	Lock Nut	M8
2	19M7784	6	Screw	M10 X 20
3	19M7866	2	Screw	M8 X 20
4	37M7458	8	Screw	M6 X 12, SUB FOR 37M7089
5	AM136728	1	Cover	-
6	GX23076	1	Chute	-
7	GX23200BLE	1	Plate	SUB FOR GX23200
8	M153239	1	Bracket	-
9	M153442	1	Spring	-
10	M155751	1	Latch	-
11	M155760	1	Pivot	-
12	GX23583	1	Seal	-
13	GX10571	2	Plug	-
14	GX23604	1	Seal	-
15	GY21353	1	Switch	-
16	GX22456	2	Screw	-
17	GX23580	1	Screw	-
18	GY21367	1	Switch	-
19	M73027	2	Tie Band	-
22	19M7835	4	Screw	M10 X 35
23	14M7465	4	Lock Nut	M10
24	GY21952	2	Arm	SUB FOR GY21952BLE ;LH, Hopper Support
25	GX25303	2	Plate	SUB FOR GX25303BLE
26	GX25299	1	Bracket	SUB FOR GX25299BLE; LH, Hopper Arm Black Ecoat
27	GX25300	1	Bracket	SUB FOR GX25300BLE ; RH, Hopper Arm Black Ecoat
20A	AM137875	1	Arm	RH
20B	GY21956	1	Mounting Parts	RH, Hopper Support
21A	AM137873	1	Arm	LH
21B	GY21955	1	Mounting Parts	LH, Hopper Support

Chute and Mounting Brackets Assembly (020001 - 100001)

Нет текстового описания
