Открытый узел

Battery, Headlight and Switches

Battery, Headlight and Switches

Battery, Headlight and Switches

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

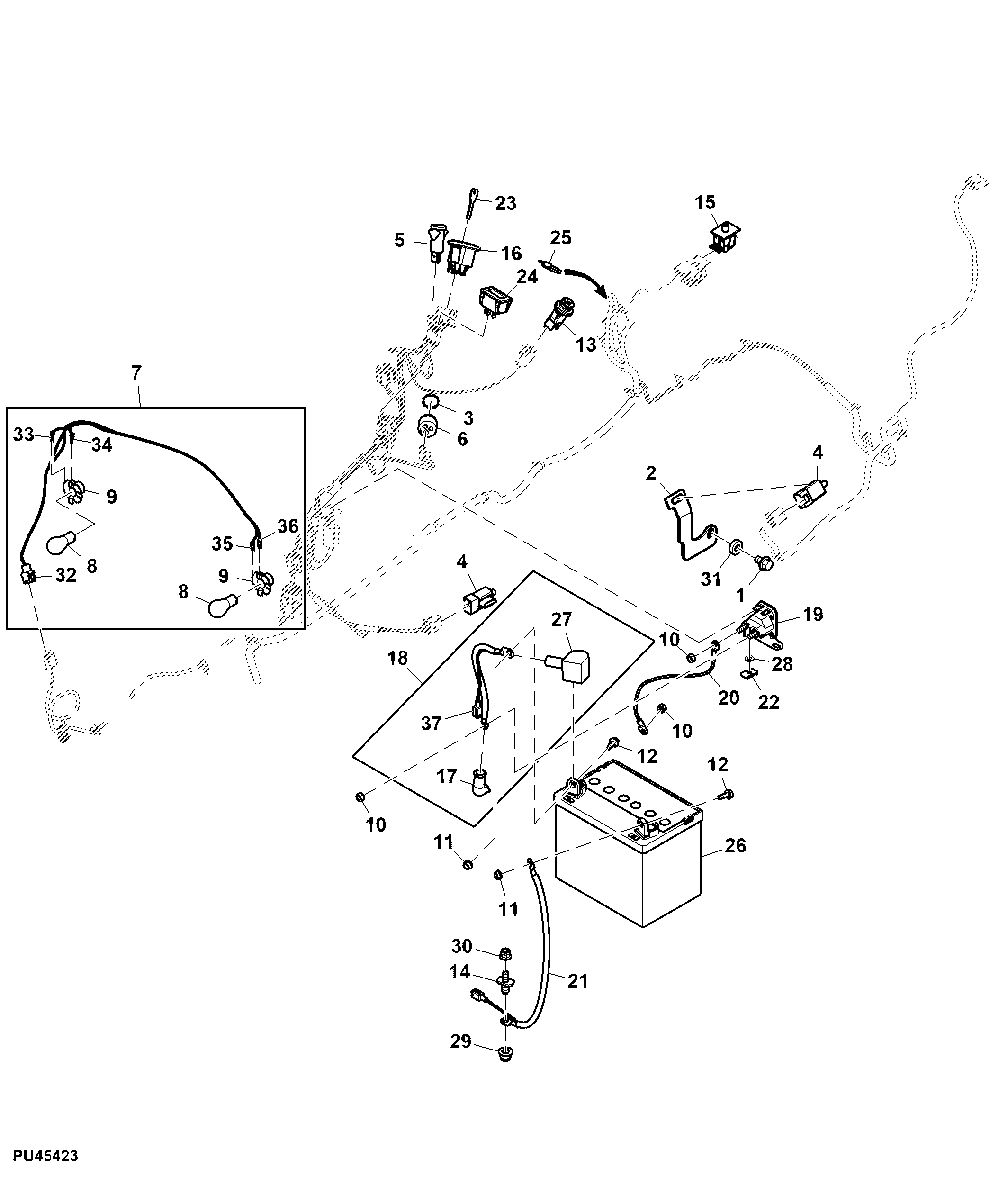

Battery, Headlight and Switches

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	1	Screw	M10 X 25
2	UC17564	1	Bracket	Switch Reverse
3	GX23470	1	Nut	Rear Discharge/ Rear Collect Alarm
4	GY20094	2	Switch	Snap In
5	GY21242	1	Warning Light Kit	Incandescent W/ Silicone
6	AM131182	1	Audible Warning Alarm	-
6	GY21243	1	Audible Warning Alarm	-
7	GY21294	1	Wiring Harness	Headlight
8	AD2062R	2	Bulb	27 W
9	AM121594	2	Socket	-
10	14H786	3	Nut	1/4"
11	14M7303	2	Flange Nut	M6
12	19M7775	3	Screw	M6 X 16
13	AUC10697	1	Push Switch	Push Button
14	GX26433	1	Stud	-
15	GY20073	1	Switch	Snap In
16	GY20074	1	Rotary Switch	Ignition, 4 Position Printed
17	M46449	1	Boot	-
18	GY21749	1	Battery Cable	Battery, Positive
19	AUC15346	1	Solenoid	SUB FOR GY22476
20	GY21748	1	Cable	Starter
21	GY21750	1	Cable	Battery, Negative
22	GX23794	1	Nut	-
23	GY20680	1	Key	-
24	GY21720	1	Hour Meter	-
25	H77698	1	Tie Band	-
26	TY25221	1	Dry Charged Battery	12 V, ORDER TY25221A
26	TY25221A	1	Wet Charged Battery	12 V , ORDER MCYP340PF OR TY25221B
26	TY25221B	1	Wet Charged Battery	12 V
26	MCYP340PF	1	Wet Charged Battery	12 V
27	M95539	1	Boot	Positive Battery, LH
28	24M7055	1	Washer	8.400 X 16 X 1.600 mm
29	14M7465	1	Lock Nut	M10
30	14M7396	1	Lock Nut	M8
31	24H1781	1	Washer	13/32" X 7/8" X 1/4"
32	-	1	Part 36	C01
33	-	1	Part 37	CO3
34	-	1	Part 38	CO2
35	-	1	Part 39	CO5
36	-	1	Part 40	CO4
37	57M13632	1	Elec. Connector Housing	X-S02
