Traction Drive, Constant Variable Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3852	1	Cap Screw	7/16" X 4-3/4"
2	GX24154	1	V-Belt	Traction Drive
3	GY20140	1	Idler	Drive, Jacksheave
4	GX20089	2	Push Nut	-
5	GX20141	1	Push Nut	-
6	GX24834	1	Rod	Motion Control
7	AUC12108	1	Pedal	SUB FOR GY21471 OR GY21471BLE; Assembly
8	GX25949	1	Pad	SUB FOR M112626; Forward Pedal
9	GX21465	1	Retainer	-
10	03M7185	1	Bolt	M8 X 25
11	14M7396	1	Lock Nut	M8
12	14M7465	3	Lock Nut	M10
13	24H1305	1	Washer	13/32" X 13/16" X 0.065"
14	24M7044	2	Washer	13 X 20 X 2 mm
15	GX10055	1	Pad	Pedal
16	GX20286	1	Pulley	V Belt
17	GX20287	1	Pulley	-
18	GX21211	1	Cotter Pin	-
19	GX21530	2	Spring Pin	-
20	GX21977	1	Extension Spring	-
21	GX23240	1	Bushing	-
22	GX23594	1	Spring	Traction Drive
23	GX21802	1	Spring	Compression
24	GX22027	1	Pivot	Brake Rod
25	GX24172	1	Rod	Brake
26	M123830	1	Lock Washer	-
27	GY20787	1	Arm	SUB FOR GY20787BLE; Idler Assembly
28	GY21202	1	Shaft	SUB FOR GY21202BLE
29	GX23121	1	Rod	SUB FOR GX23121BLE; Clutch

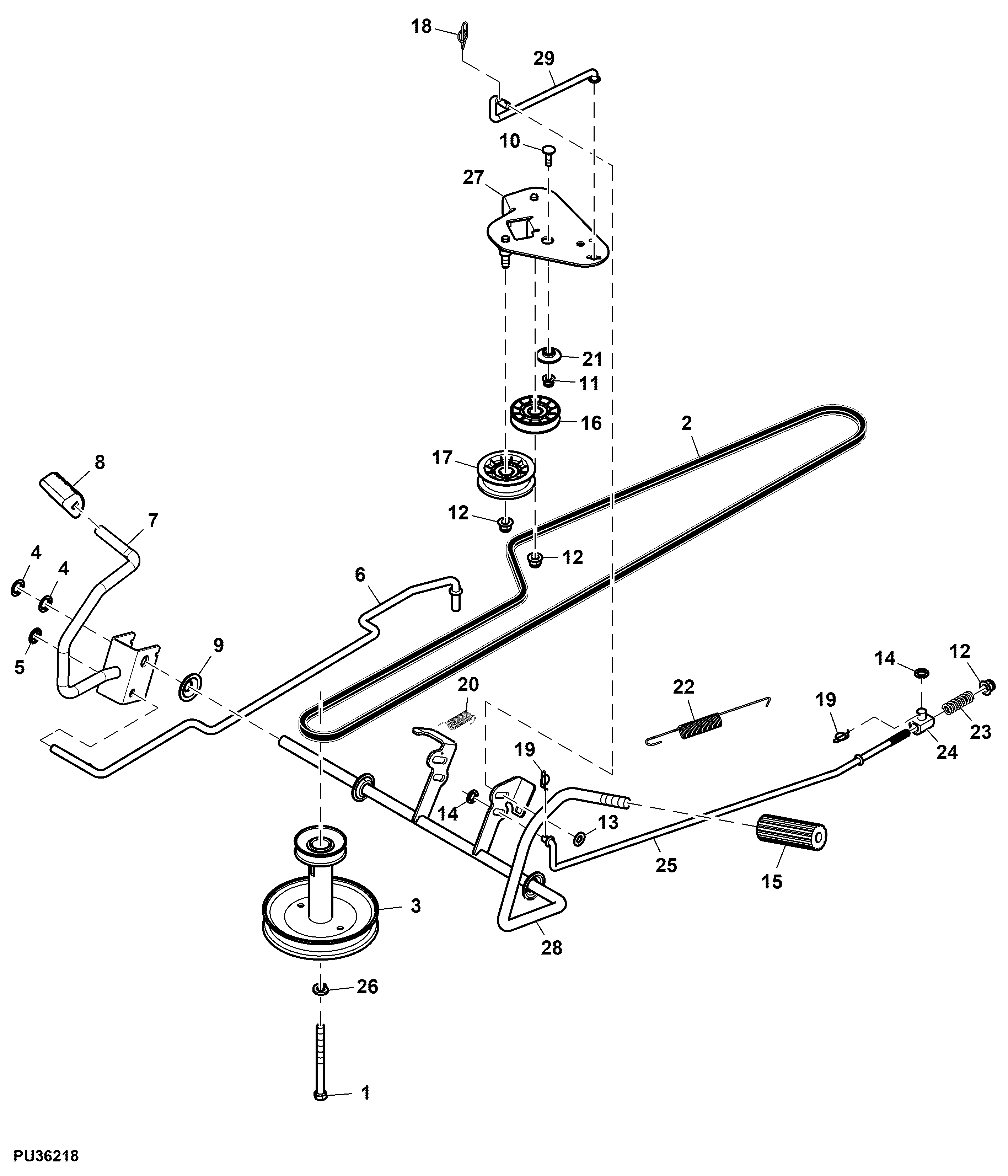

Traction Drive, Constant Variable Transmission

Нет текстового описания
