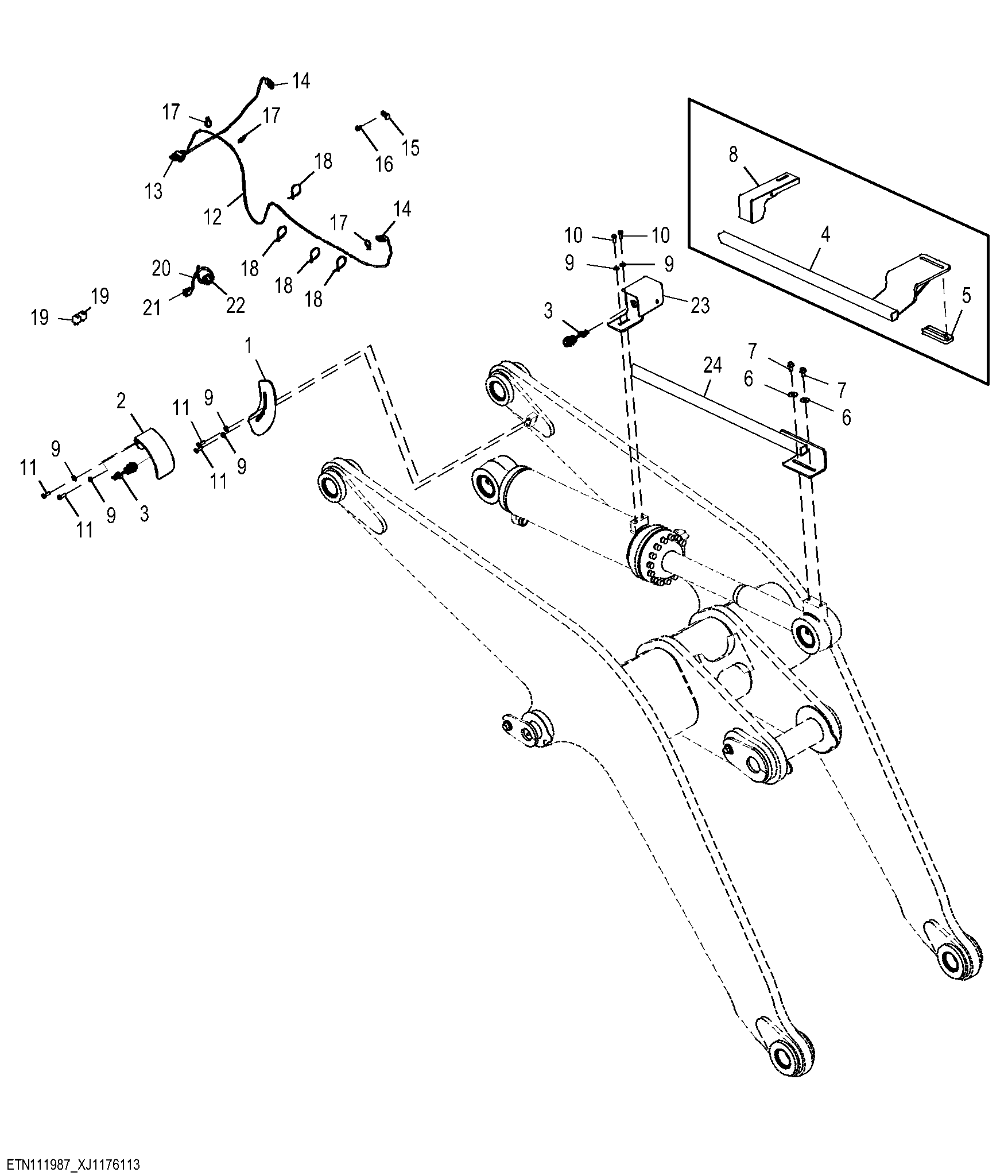

Return-To-Dig, High Lift ( - 100079)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T357757	1	Actuator	-
2	AT418553	1	Bracket	-
3	AT409544	2	Sensor	Position Sensor
4	AT432624	1	Actuator	ORDER AT473923
5	T308545	1	Spacer	USE WITH AT432624
6	24M7180	2	Washer	13 X 37 X 3 mm
7	19M7788	2	Screw	M12 X 25
8	AT407290	1	Bracket	ORDER AT473928
9	24M7239	6	Washer	10.700 X 21 X 2.500 mm
10	19M7402	2	Cap Screw	M10 X 25
11	19M7662	4	Cap Screw	M10 X 30
12	AT434211	1	Wiring Harness	Boom Height Kick Out, Return to Dig To Cab Wiring Harness, INCLUDES (2) 57M9004 AND R78055
13	R78055	1	Electrical Connector Assy	To Loader Frame Harness
14	57M9004	2	Elec. Connector Housing	-
15	T325025	1	Clamp	-
16	19M7865	1	Screw	M8 X 16
17	R44302	3	Tie Band	-
18	R44302	4	Tie Band	-
19	AT432543	2	Relay	Fuse Block, Cab, SUB FOR AT410507
20	AT437288	1	Wiring Harness	Boom Height Kick Out Jumper Harness To Chassis Wiring Harness, INCLUDES 57M8010 AND 57M7631
21	57M8010	1	Electrical Connector Assy	-
22	57M7631	1	Elec. Connector Housing	-
23	AT473928	1	Bracket	-
24	AT473923	1	Actuator	-

Return-To-Dig, High Lift ( - 100079)
