Return-To-Dig ( - 100079)

Нет текстового описания

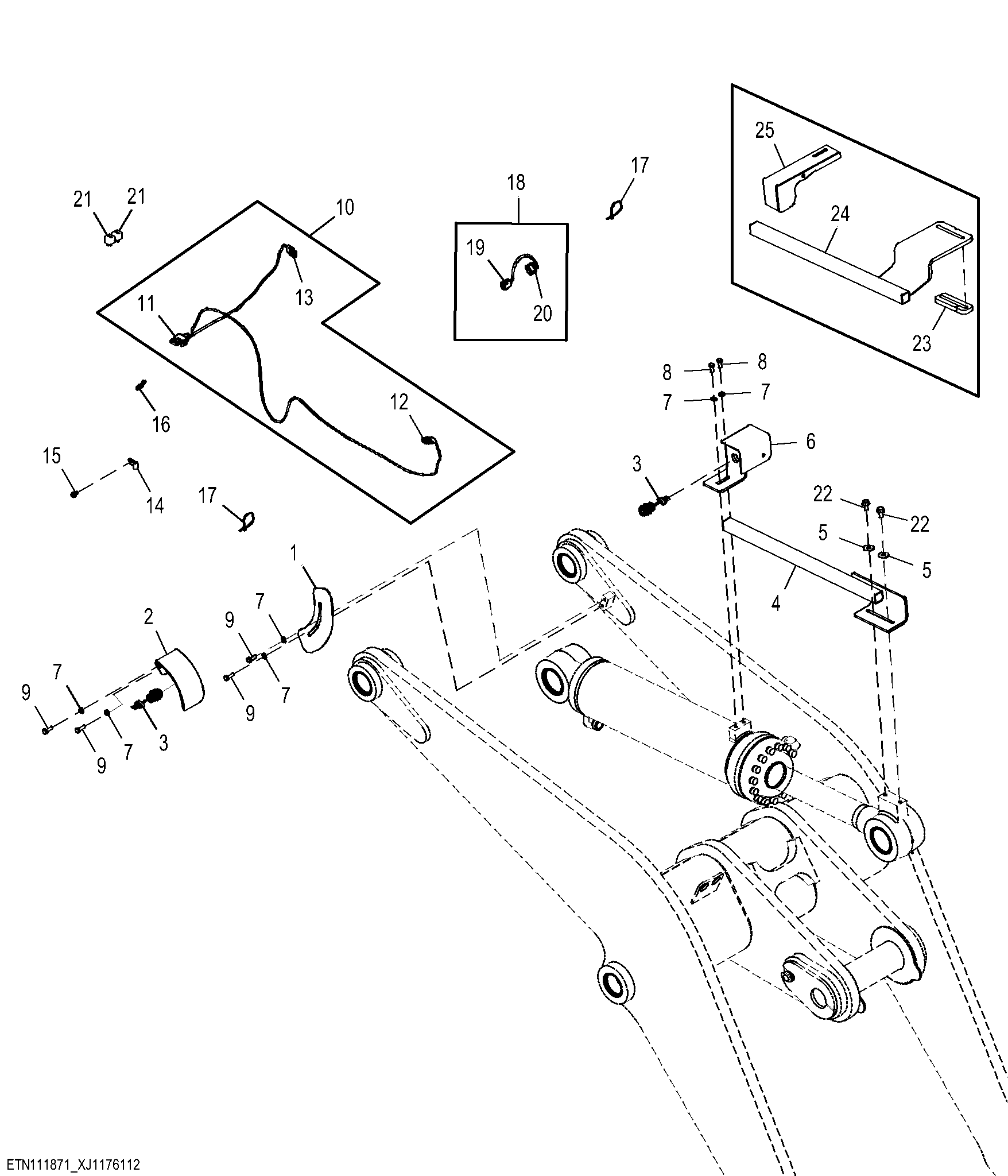

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T357757	1	Actuator	-
2	AT418553	1	Bracket	-
3	AT409544	2	Sensor	Position Sensor
4	AT473929	1	Actuator	SUB FOR AT462065
5	24M7180	2	Washer	13 X 37 X 3 mm
6	AT473928	1	Bracket	SUB FOR AT454803
7	24M7239	6	Washer	10.700 X 21 X 2.500 mm
8	19M7402	2	Cap Screw	M10 X 25
9	19M7662	4	Cap Screw	M10 X 30
10	AT434211	1	Wiring Harness	BHK / RTD Harness
11	R78055	1	Electrical Connector Assy	To Loader Frame Harness, X03
11	R78061	4	Elec. Connector Terminal	-
11	57M9218	4	Elec. Connector Seal	-
12	57M9004	1	Elec. Connector Housing	Return to Dig, S12
12	R78061	3	Elec. Connector Terminal	-
12	57M9218	3	Elec. Connector Seal	-
13	57M9218	3	Elec. Connector Seal	-
13	57M9004	1	Elec. Connector Housing	Boom Height Kick Out, S11
13	R78061	3	Elec. Connector Terminal	-
14	T325025	1	Clamp	-
15	19M7865	1	Screw	M8 X 16
16	R44302	3	Tie Band	-
17	R44302	4	Tie Band	-
18	AT437288	1	Wiring Harness	BHK Jumper Harness
19	57M7546	8	Elec. Connector Terminal	-
19	57M7679	1	Elec. Connector Terminal	-
19	57M8010	1	Electrical Connector Assy	To Joystick, A
20	57M7631	1	Elec. Connector Housing	To Harness, B
20	57M7680	1	Elec. Connector Terminal	-
20	57M8164	7	Elec. Connector Terminal	-
20	R78069	1	Elec. Connector Cavity Plug	-
21	AT432543	2	Relay	24 V, Fuse Block, Cab, SUB FOR AT410507
22	19M7788	2	Screw	M12 X 25
23	T308545	1	Spacer	NLA; ORDER AT473928
24	AT432599	1	Actuator	NLA; ORDER AT473929
25	AT407290	1	Bracket	NLA; ORDER AT473928
