Pilot Controller, 3-Function, 3-Lever

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

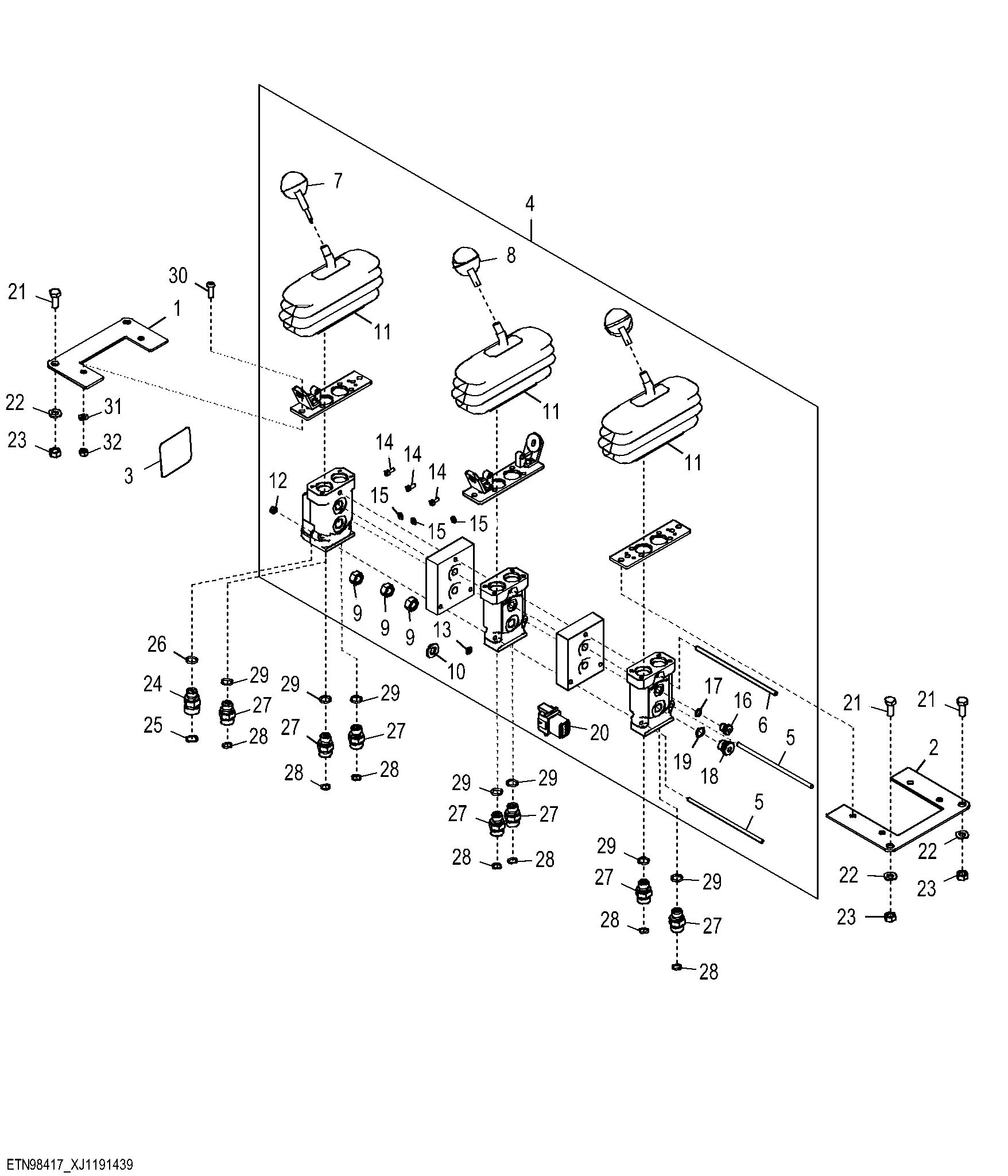

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T387469	1	Plate	Joystick, SUB FOR T302922
2	T387472	1	Plate	Joystick, SUB FOR T325502
3	T363283	1	Label	Fingertip Controls, SUB FOR T200729
4	AT422790	1	Hydr./Pilot Control Valve	3-Function, INCLUDES (3) AT413674 AND (2) AT421032
4	AT413674	3	Solenoid	-
4	AT421032	2	Seal Kit	-
5	T360836	2	Bolt	-
6	T360835	1	Bolt	-
7	AT421037	1	Valve Kit	-
8	AT421036	1	Valve Kit	-
9	14M7274	3	Nut	M10
10	24M7239	3	Washer	10.700 X 21 X 2.500 mm
11	AT413672	3	Boot	-
12	14M7297	7	Nut	M5
13	24M7027	1	Washer	5.300 X 10 X 1 mm
14	19M7702	3	Screw	M4 X 10
15	24M7117	3	Washer	4.300 X 9 X 0.800 mm
16	64M1015	1	Drain Plug	-
17	51M7039	1	O-Ring	8.100 X 1.600 mm
18	64M1017	1	Drain Plug	-
19	51M7041	1	O-Ring	11.300 X 2.200 mm
20	57M10877	1	Elec. Connector Housing	-
21	19M7881	4	Screw	M8 X 20
22	24M7238	4	Washer	8.700 X 17 X 2 mm
23	14M7273	4	Nut	M8
24	38H5009	1	Adapter Fitting	-
25	T77857	1	O-Ring	-
26	51M7041	1	O-Ring	11.300 X 2.200 mm
27	38H5002	7	Adapter Fitting	-
28	T77613	7	O-Ring	-
29	51M7041	7	O-Ring	11.300 X 2.200 mm
30	21M7632	6	Socket Head Screw	M6 X 20
31	24M7293	6	Washer	6.500 X 13 X 1.600 mm
32	14M7272	6	Nut	M6

Pilot Controller, 3-Function, 3-Lever
