Открытый узел

Loader Frame ( - 100079)

Loader Frame ( - 100079)

Loader Frame ( - 100079)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

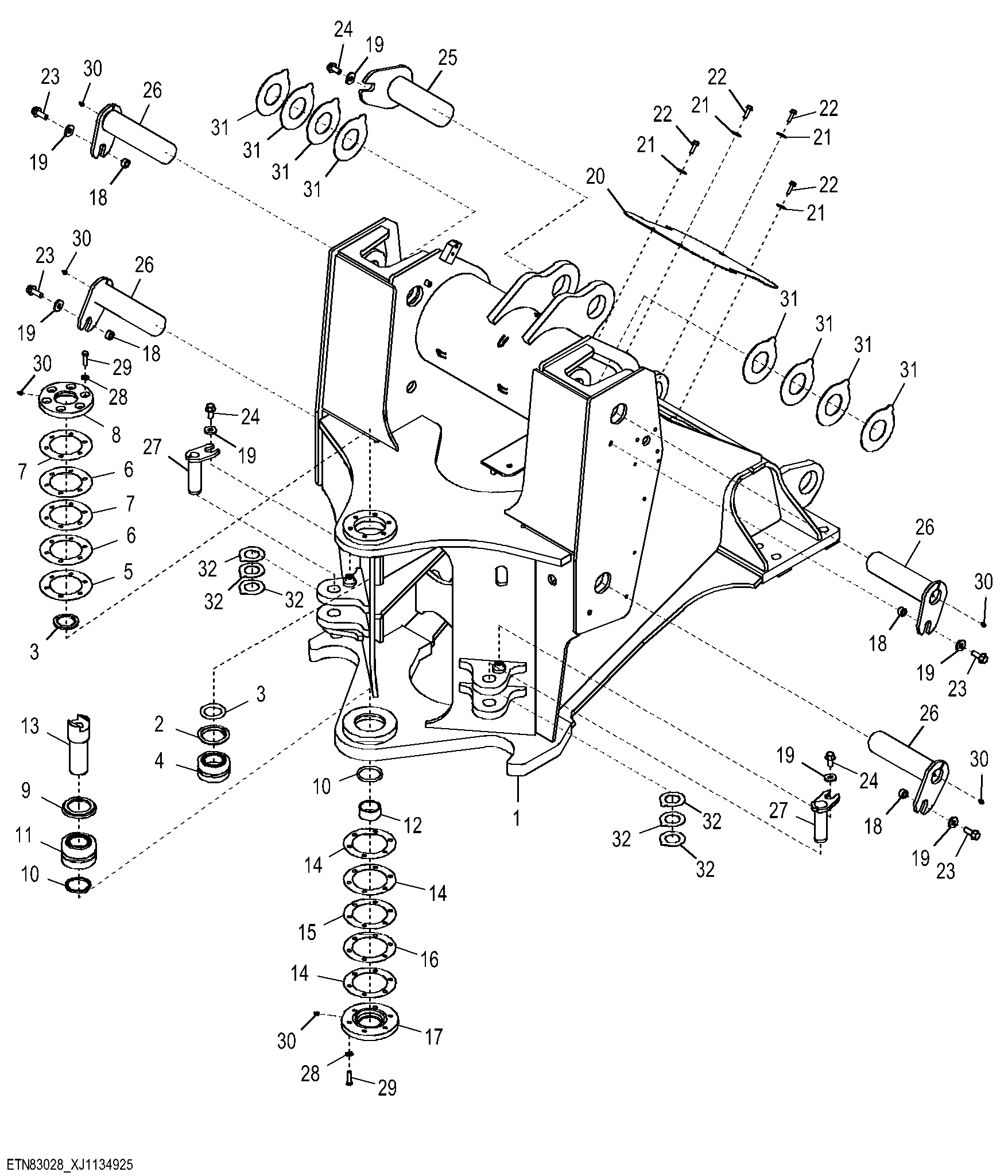

Loader Frame ( - 100079)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT488232	1	Frame	CA, SUB FOR AT389991
2	T283180	1	Spacer	-
3	T343744	2	Seal	Articulation Joint
4	AT483776	1	Bearing	SUB FOR AT203483, AT459791
5	T130057	1	Shim	TK = 0.50 mm
6	T130058	2	Shim	TK = 0.25 mm
7	T130059	2	Shim	TK = 0.12 mm
8	T283312	1	Cover	-
9	T283314	1	Spacer	-
10	T343617	2	Seal	Wiper
11	AT483775	1	Bearing	SUB FOR AT458902, AT208123
12	T182265	1	Bushing	SUB FOR T381681, T330323
13	T350665	1	Pin Fastener	SUB FOR T182444
14	T140379	3	Shim	TK = 0.50 mm
15	T140380	1	Shim	TK = 0.25 mm
16	T140381	1	Shim	TK = 0.12 mm
17	T283315	1	Cover	-
18	T283196	4	Spacer	-
19	T119912	7	Washer	-
20	T338343	1	Cover	-
21	24H1330	4	Washer	15/32" X 1-3/8" X 7/64"
22	19M7835	4	Screw	M10 X 35
23	19M7844	4	Screw	M16 X 45
24	19M8029	3	Cap Screw	M16 X 30
25	AT421188	1	Pin	SUB FOR AT415749
26	AT413641	4	Pin	-
27	AT345966	2	Pin	SUB FOR AT413639
28	24M7240	12	Washer	13 X 25 X 3 mm
29	19M7496	12	Cap Screw	M12 X 45
30	JD7759	6	Lubrication Fitting	-
31	T344403	8	Shim	TK = 3.00 mm
32	T344404	6	Shim	TK = 1.50 mm
