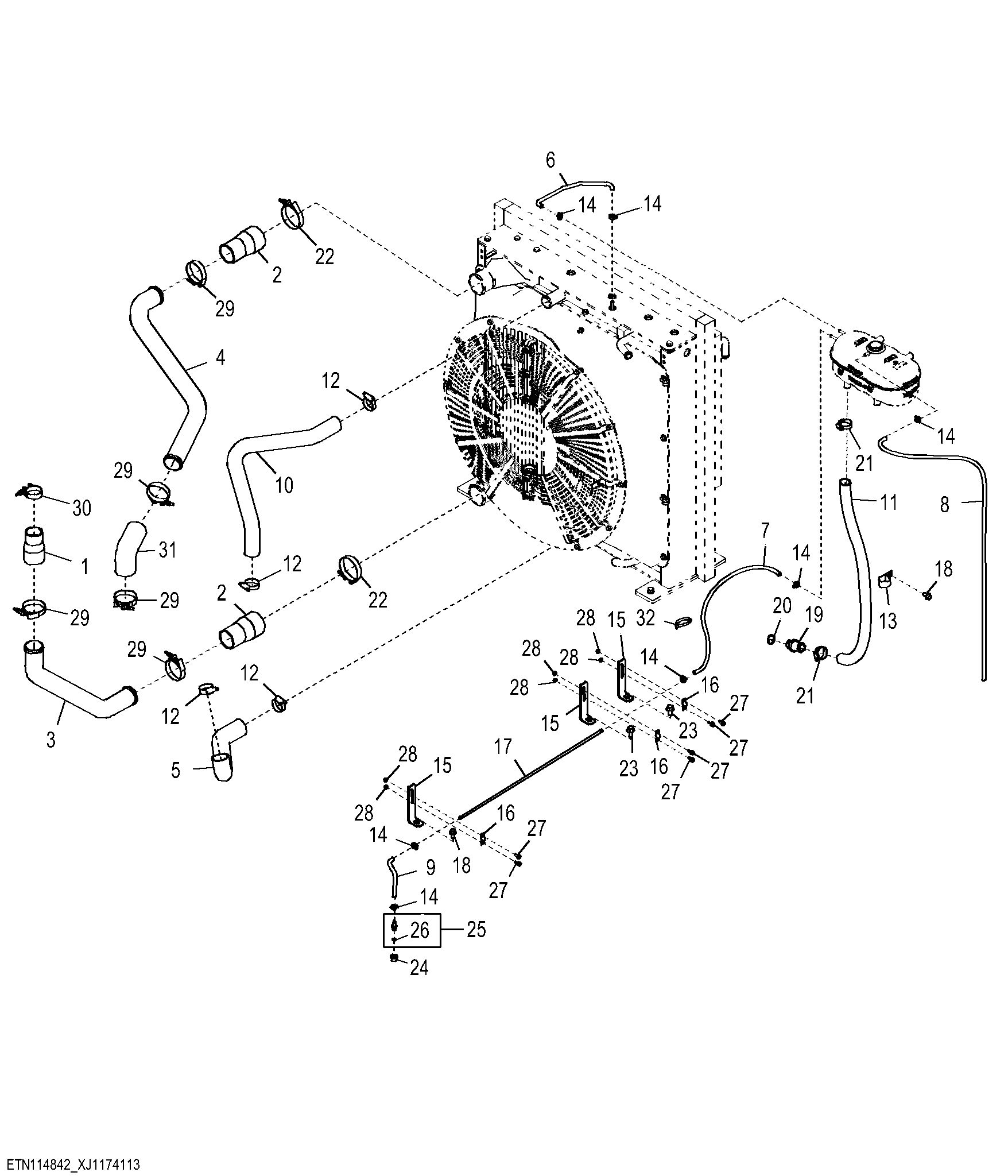

Cooling System Plumbing ( - 100039)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T301756	1	Hose	-
2	T301757	2	Hose	-
3	AT408545	1	Air Flow Tube	From Turbocharger to Engine Cooling System
4	AT408546	1	Air Flow Tube	To Intake manifold
5	AT408547	1	Radiator Hose	To Water Pump
6	-	1	Part 6	Surge Tank Return, MAKE FROM TY22324, CTL 359.6 mm (14.1 in)
7	-	1	Part 7	Surge Tank to Thermostat Housing, MAKE FROM TY22324, CTL 679.7 mm (26.7 in)
8	-	1	Part 8	Vent Tube, MAKE FROM TY22324, CTL 1444.7 mm (56.8 in)
9	-	1	Part 9	To Engine Cylinder Head, MAKE FROM TY22324, CTL 679.7 mm (26.7 in)
10	AT452490	1	Radiator Hose	To Thermostat Housing
11	-	1	Part 11	Surge Tank to Water Pump, MAKE FROM T336336, CTL 841.2 mm (33.1 in)
12	RE43166	4	Clamp	SUB FOR TY24404
13	AH117301	1	Clamp	-
14	TY22462	7	Clamp	-
15	T328549	3	Bracket	-
16	T330240	3	Clamp	-
17	T330241	1	Tube	-
18	19M7784	2	Screw	M10 X 20
19	T379645	1	Adapter Fitting	-
20	U17409	1	O-Ring	-
21	AR21839	2	Clamp	SUB FOR TY22467
22	AT191295	2	Clamp	-
23	19M7788	2	Screw	M12 X 25
24	T227729	1	Adapter Fitting	-
25	AT323961	1	Adapter Fitting	-
26	51M7040	1	O-Ring	9.300 X 2.200 mm
27	19M7775	6	Screw	M6 X 16
28	14M7303	6	Flange Nut	M6
29	AT39141	5	Hose Clamp	-
30	DQ47327	1	Hose Clamp	NLA
31	T343079	1	Hose	To Intake manifold
32	T383453	1	Tie Band	-
