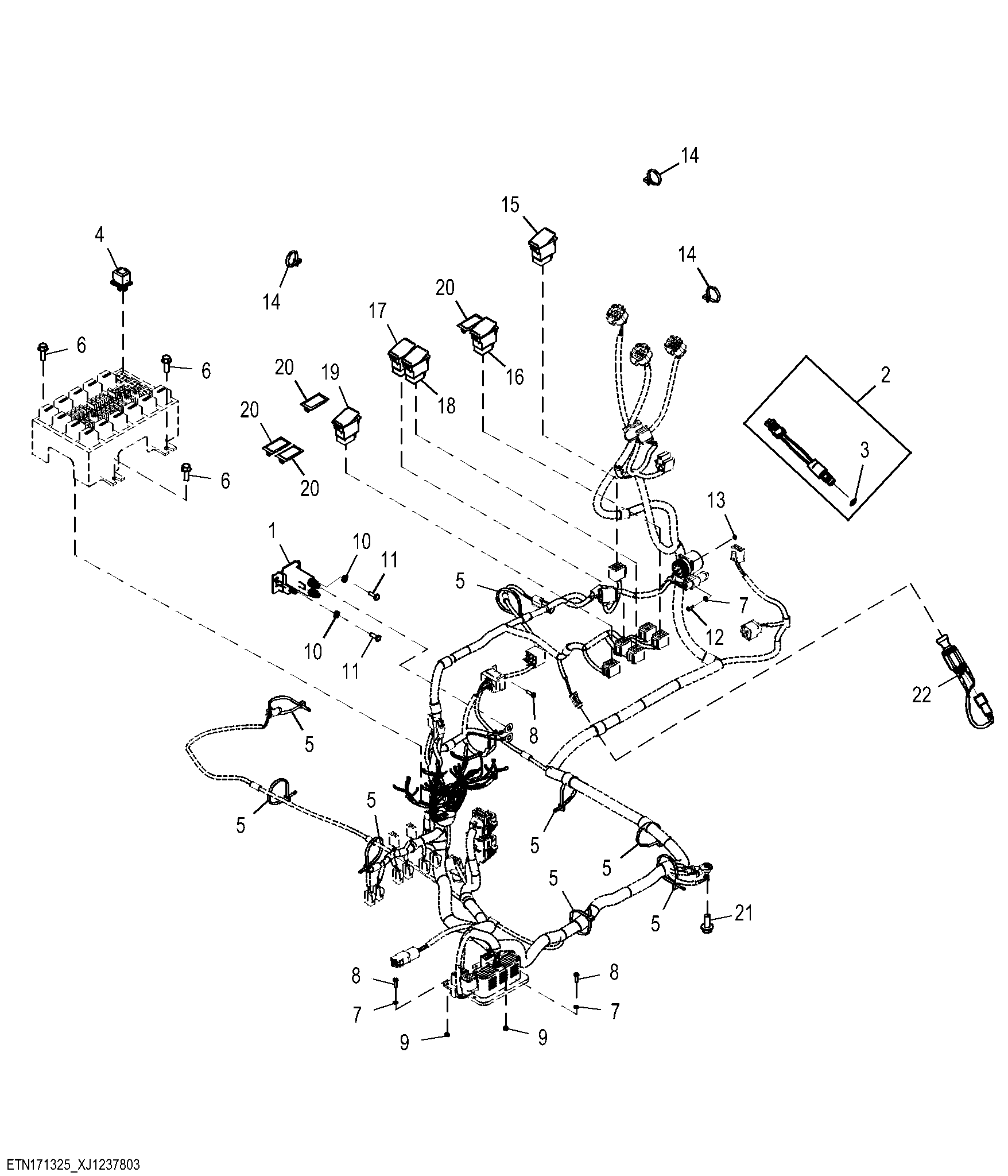

Cab Wiring Harness Hardware Components (100048 - 100079)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7027	2	Washer	5.300 X 10 X 1 mm
1	24M7238	2	Washer	8.700 X 17 X 2 mm
1	14M7273	2	Nut	M8
1	12M7006	2	Lock Washer	6 mm
1	14M7297	2	Nut	M5
1	AT409995	1	Starter Relay	INCLUDES (2) 24M7027, (2) 24M7238, (2) 14M7273, (2) 12M7006 AND (2) 14M7297
2	AT409993	1	Pressure Switch	Brake Light
3	51M7095	1	O-Ring	11.300 X 2.200 mm
4	AT410571	1	Turn Signal Flasher	-
5	T364904	38	Tie Band	SUB FOR R44302
6	19M7867	4	Screw	M8 X 25
7	24M7287	16	Washer	4 X 8 X 0.800 mm
8	21M7252	13	Screw	M4 X 16
9	14M7100	12	Nut	M4
10	24M7293	2	Washer	6.500 X 13 X 1.600 mm
11	19M8425	2	Cap Screw	M6 X 16
12	21M7528	4	Screw	M3 X 12
13	14M7196	4	Nut	M3
14	T364904	12	Tie Band	SUB FOR R44302
15	AT435985	1	Toggle/Rocker Switch	Pilot Enable Switch
16	AT435987	1	Toggle/Rocker Switch	4 - Way Flasher Switch
17	AT435988	1	Toggle/Rocker Switch	Drive Light Switch
18	AT435989	1	Toggle/Rocker Switch	Cab Work Light Switch
19	AT435990	1	Toggle/Rocker Switch	Liquid Crystal Display External Control Switch
20	T341766	4	Plug	-
21	19M7785	1	Screw	M10 X 25
22	AT471250	1	Socket Outlet	Cigar Lighter

Cab Wiring Harness Hardware Components (100048 - 100079)
