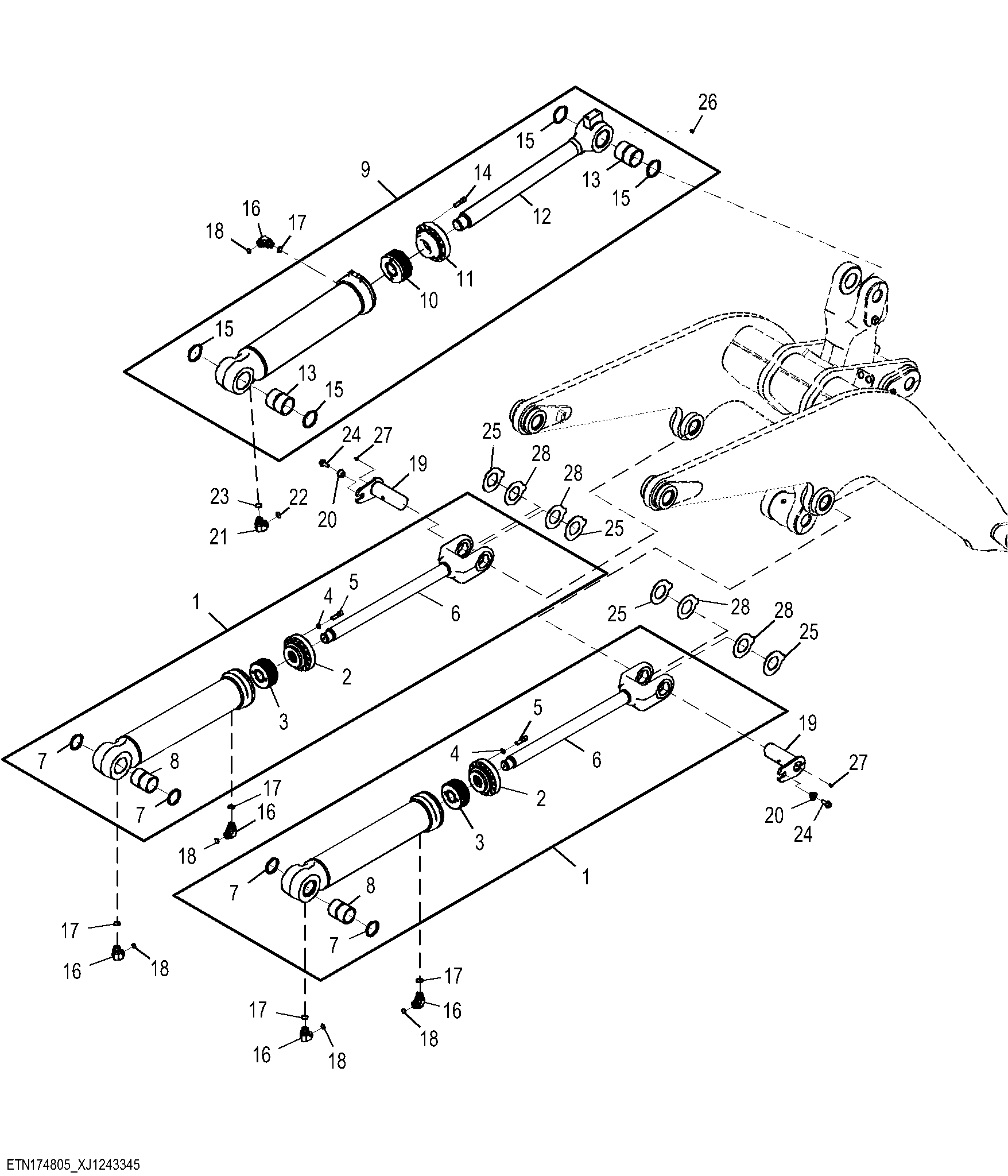

Boom and Bucket Cylinders (100080 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT434210	1	Seal Kit	-
1	AT473658	2	Hydraulic Cylinder	Boom Cylinder, INCLUDES AT434210
2	T337631	1	Hydr. Cylinder Rod Guide	-
3	T337629	1	Piston	-
4	12M7069	14	Lock Washer	16 mm
5	19M8656	14	Screw	M16 X 60
6	AT432809	1	Hydraulic Cylinder Rod	-
7	T336580	2	Seal	-
8	T336591	1	Bushing	-
9	AT472711	1	Hydraulic Cylinder	Bucket Cylinder, INCLUDES AT434174
9	AT476504	1	Seal Kit	SUB FOR APPL AT434174
10	T391323	1	Piston	-
11	T391321	1	Hydr. Cylinder Rod Guide	-
12	AT488610	1	Hydraulic Cylinder Rod	-
13	T336590	2	Bushing	-
14	19M8656	14	Screw	M16 X 60
15	T336579	4	Seal	-
16	38H5020	5	Elbow Fitting	-
17	51M7048	5	O-Ring	29.600 X 2.900 mm
18	T76938	5	O-Ring	-
19	AT473644	2	Pin	NLA; ORDER AT487723
19	AT487723	2	Pin	-
20	T381725	2	Bushing	-
21	38H5149	1	Elbow Fitting	-
22	T78612	1	O-Ring	-
23	51M7048	1	O-Ring	29.600 X 2.900 mm
24	19M7793	2	Screw	M16 X 40
25	T344405	4	Shim	TK = 3.0 mm
26	58M5578	1	Lubrication Fitting	-
27	58M5578	2	Lubrication Fitting	-
28	T344386	4	Shim	TK = 1.0 mm

Boom and Bucket Cylinders (100080 - )
