Открытый узел

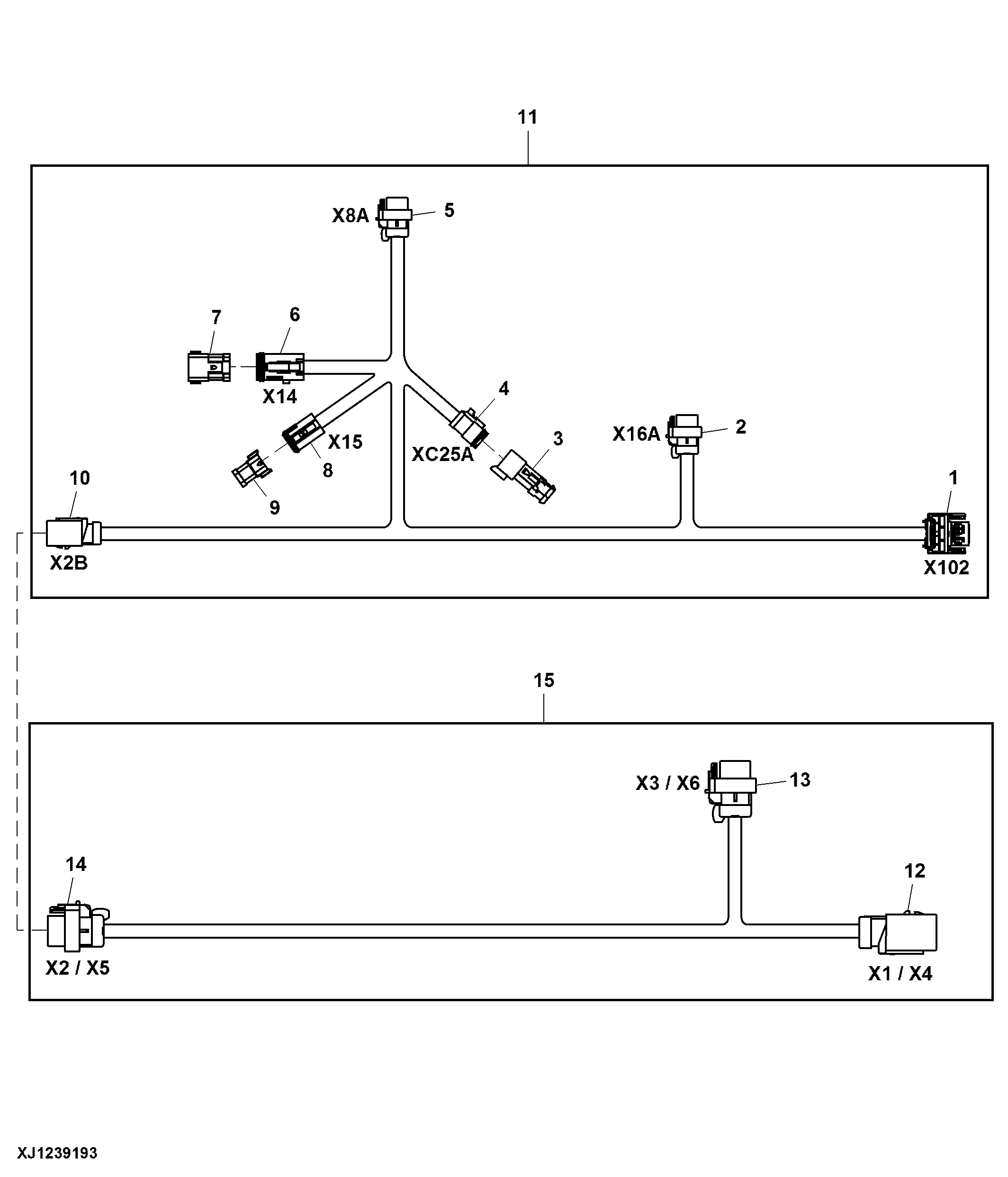

J2 Cab Unit Wiring Harness

J2 Cab Unit Wiring Harness

J2 Cab Unit Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

J2 Cab Unit Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M10613	1	Elec. Connector Housing	-
1	57M10334	1	Elec. Connector Cavity Plug	-
1	57M10333	25	Elec. Connector Cavity Plug	-
1	57M10330	15	Elec. Connector Terminal	-
1	57M10331	7	Elec. Connector Terminal	-
1	57M10615	1	Elec. Connector Housing	X102
2	57M9800	1	Elec. Connector Housing	To left control handle X16A
2	57M8263	12	Elec. Connector Terminal	-
3	57M13171	1	Elec. Connector Housing	-
4	57M8637	1	Elec. Connector Housing	XC25A
4	57M8263	3	Elec. Connector Terminal	-
4	R78069	3	Elec. Connector Cavity Plug	-
5	57M9786	1	Elec. Connector Housing	To Monitor Controller Harness X8A
5	57M8263	6	Elec. Connector Terminal	-
6	R78069	4	Elec. Connector Cavity Plug	-
6	57M8963	1	Elec. Connector Housing	24 V Common Connection X14
6	57M8263	8	Elec. Connector Terminal	-
7	57M10325	1	Elec. Connector Housing	-
8	57M9032	1	Elec. Connector Housing	CAN H/L Connection X15
8	57M8263	6	Elec. Connector Terminal	-
8	R78069	2	Elec. Connector Cavity Plug	-
9	57M13058	1	Elec. Connector Housing	-
10	57M10336	1	Elec. Connector Cavity Plug	-
10	57M8264	10	Elec. Connector Terminal	-
10	57M9804	1	Elec. Connector Housing	X2B
11	WA123228	1	Wiring Harness	-
12	57M9805	1	Elec. Connector Housing	To switch Harness X1/X4
12	57M8264	12	Elec. Connector Terminal	-
13	57M9803	1	Elec. Connector Housing	X3/X6
13	57M8263	12	Elec. Connector Terminal	-
14	57M9800	1	Elec. Connector Housing	X2/X5
14	57M8263	12	Elec. Connector Terminal	-
15	WA127214	1	Wiring Harness	-
