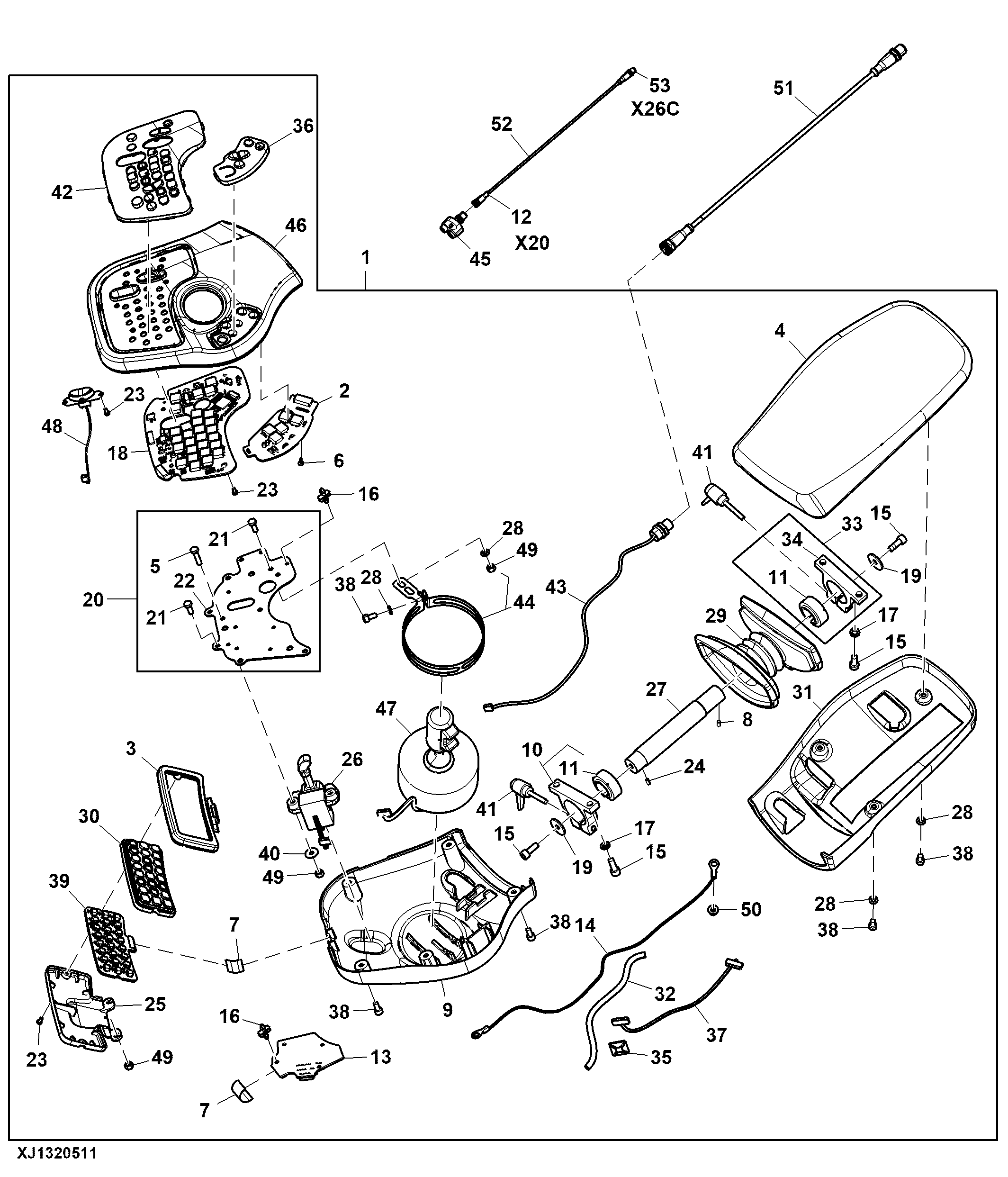

Cab Minilevers Wheeled Harvester, Right Controls — Two-Position Switch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F708148	1	Armrest	Right side
2	F639503	1	Circuit Board	Right thumb
3	F642902	1	Panel	Upper extra
4	F673564	1	Cushion	-
5	19M9670	3	Cap Screw	M5 X 20
6	F030763	2	Screw	2.9 X 9.5
7	F648109	2	Wiring Harness	-
8	34M7308	2	Spring Pin	4 X 10 mm
9	F677297	1	Panel	Lower frame
10	F651163	1	Bearing With Housing	-
11	F052588	2	Bearing	-
12	WA138812	1	Boot	-
12	57M8013	1	Elec.Connect Locking Device	-
12	R78069	2	Elec. Connector Cavity Plug	-
12	57M8263	8	Elec. Connector Terminal	-
12	57M14415	1	Elec. Connector Housing	X20
13	F644365	1	Circuit Board	Right connector
14	F648050	1	Wiring Harness	-
15	19M9724	6	Screw	M6 X 16
16	F072662	7	Spacer	-
17	F015990	4	Lock Washer	-
18	F677288	1	Circuit Board	-
19	24M7505	2	Washer	6.600 X 22 X 2 mm
20	F643172	1	Bracket	RH frame plate
21	19M9668	4	Cap Screw	M5 X 12
22	F642909	1	Plate	-
23	21M7537	7	Screw	M3 X 6
24	34M7309	1	Spring Pin	4 X 8 mm
25	F642901	1	Panel	Lower extra
26	F643147	1	Control Lever	Tilt lever
27	F639217	1	Pin	-
28	24M7502	6	Washer	5.300 X 10 X 1 mm
29	F642904	1	Cover	-
30	F657913	1	Push Button	-
31	F642900	1	Panel	Armrest cover
32	F654915	1	Shield	Spiral wrap
33	F651164	1	Bearing With Housing	-
34	F052599	1	Bearing Housing W/O Bearing	-
35	F073381	1	Base	-
36	F642911	1	Push Button	Right thumb silicone
37	F648047	1	Wiring Harness	-
38	19M9477	9	Screw	M5 X 10
39	F639509	1	Circuit Board	Right extra
40	24M7503	2	Washer	5.300 X 15 X 1 mm
41	F054607	2	Control Lever	-
42	F642910	1	Push Button	-
43	F648048	1	Wiring Harness	-
44	F655041	1	Holder	-
45	WA136324	1	Harness Kit	-
46	F702157	1	Panel	-
47	F708143	1	Control Lever	-
48	F644953	1	Switch	-
49	14M7621	6	Nut	M5, M5 X 0.8
50	14M7633	1	Flange Nut	M5
51	WA136323	2	Cable	m12
52	WA136151	1	Cable	Minilever extension
53	WA133992	1	Cable	X26C

Cab Minilevers Wheeled Harvester, Right Controls — Two-Position Switch

Нет текстового описания
