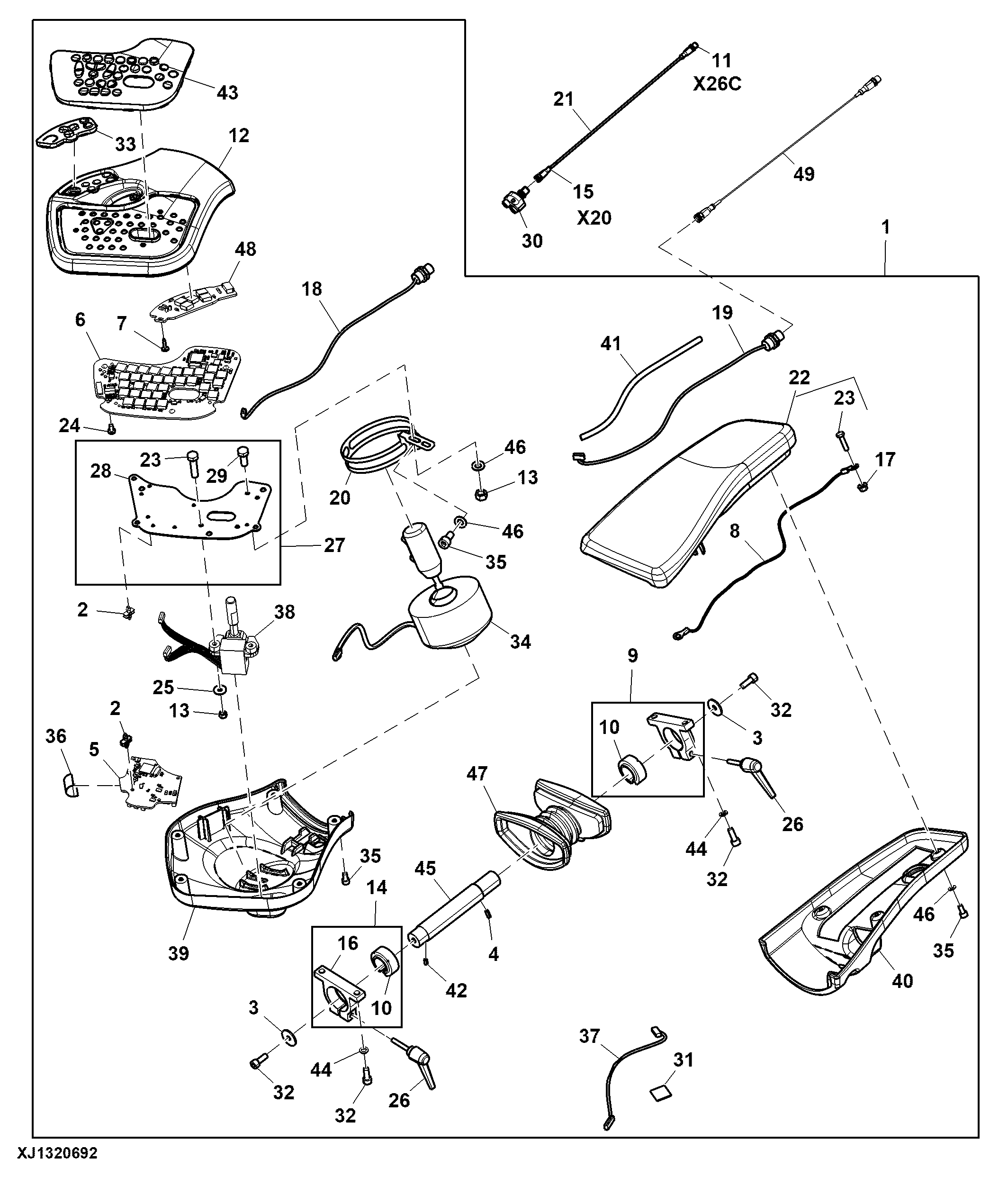

Cab Minilevers Wheeled Harvester, Left Controls — Two-Position Switch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F708145	1	Armrest	Left side
2	F072662	7	Spacer	-
3	24M7505	2	Washer	6.600 X 22 X 2 mm
4	34M7308	2	Spring Pin	4 X 10 mm
5	F677296	1	Circuit Board	Secondary steering left connector
6	F677293	1	Circuit Board	Armrest left main
7	F030763	2	Screw	2.9 X 9.5
8	F648050	1	Wiring Harness	-
9	F651163	1	Bearing With Housing	-
10	F052588	2	Bearing	-
11	WA133992	1	Cable	X26C
12	F642915	1	Panel	Left top frame
13	14M7621	4	Nut	M5, M5 X 0.8
14	F651164	1	Bearing With Housing	-
15	57M14415	1	Elec. Connector Housing	X20
15	WA138812	1	Boot	-
15	57M8013	1	Elec.Connect Locking Device	-
15	R78069	2	Elec. Connector Cavity Plug	-
15	57M8263	8	Elec. Connector Terminal	-
16	F052599	1	Bearing Housing W/O Bearing	-
17	14M7633	1	Flange Nut	M5
18	F648048	1	Wiring Harness	-
19	F661280	1	Wiring Harness	-
20	F655040	1	Holder	-
21	WA136151	1	Cable	Minilever extension
22	F673565	1	Cushion	-
23	19M9670	3	Cap Screw	M5 X 20
24	21M7537	3	Screw	M3 X 6
25	24M7503	2	Washer	5.300 X 15 X 1 mm
26	F054607	2	Control Lever	-
27	F643176	1	Bracket	LH frame plate
28	F642922	1	Plate	-
29	19M9668	2	Cap Screw	M5 X 12
30	WA136324	1	Harness Kit	-
31	F073381	2	Base	-
32	19M9724	6	Screw	M6 X 16
33	F676318	1	Push Button	Left thumb silicone
34	F708143	1	Control Lever	-
35	19M9477	9	Screw	M5 X 10
36	F648109	1	Wiring Harness	-
37	F648047	1	Wiring Harness	-
38	F643146	1	Control Lever	Steering lever
39	F677295	1	Panel	Lower frame
40	F642917	1	Panel	Left armrest cover
41	F654915	1	Shield	Spiral wrap
42	34M7309	1	Spring Pin	4 X 8 mm
43	F676317	1	Push Button	Left panel silicone
44	F015990	4	Lock Washer	-
45	F639217	1	Pin	-
46	24M7502	6	Washer	5.300 X 10 X 1 mm
47	F642904	1	Cover	-
48	F639500	1	Circuit Board	Left thumb
49	WA136323	1	Cable	M12

Cab Minilevers Wheeled Harvester, Left Controls — Two-Position Switch
