Открытый узел

Upper Chaffer Board

Upper Chaffer Board

Upper Chaffer Board

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

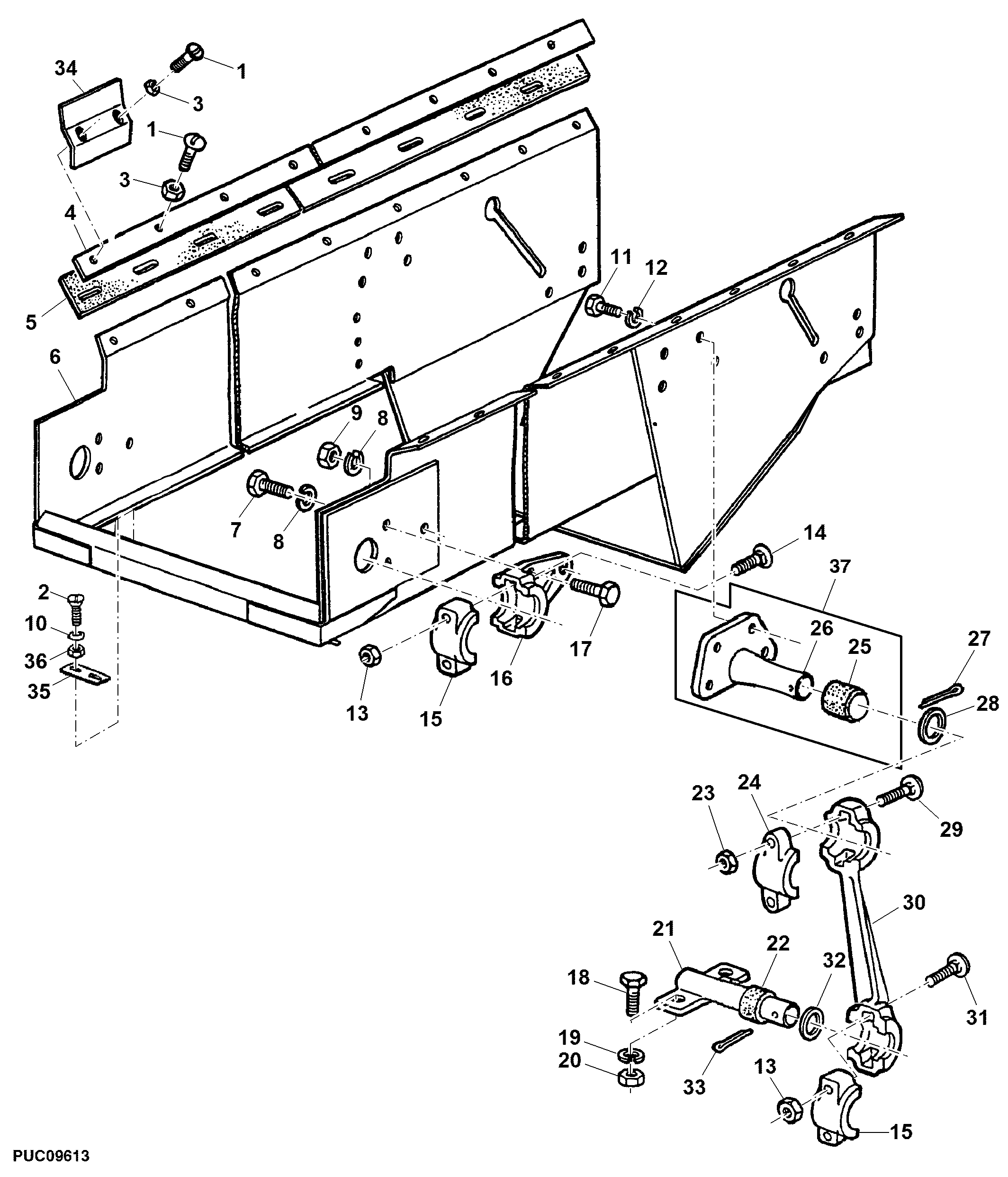

Upper Chaffer Board

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10106	24	Screw	M6 X 16
2	YC20412	4	Screw	-
3	14M7350	24	Lock Nut	M6
4	YC17240	2	Plate	-
5	Z20261	2	GASKET	-
6	AYC10613	1	Frame	-
7	19M7167	4	Cap Screw	M10 X 25
8	12M7013	1	LOCK WASHER	10.200 mm
9	14M7140	1	Nut	M10
10	12M7064	4	Lock Washer	5 mm
11	19M7162	8	Cap Screw	M8 X 16
12	12M7008	1	LOCK WASHER	8 mm
13	14M7694	8	Lock Nut	M10
14	YC20439	4	Bolt	-
15	PK1931H	4	HOUSING	-
16	Z10008	2	HANGER	-
17	19M7557	2	Cap Screw	M10 X 16
18	19M7387	4	Cap Screw	M12 X 40
19	12M7014	4	Lock Washer	12 mm
20	14M7031	4	Nut	M12
21	YC17245	2	Gudgeon	-
22	P49545	2	Bushing	-
23	14M7452	4	Lock Nut	M8
24	PK1043H	2	HOUSING	-
25	P42100	2	BUSHING	-
26	Z10721	2	Pivot	-
27	YC20426	2	Cotter Pin	-
28	24M7318	2	Washer	19 X 34 X 3 mm
29	19M7301	4	Cap Screw	M8 X 40
30	YC23704	2	Hanger	-
31	19M7384	4	Cap Screw	M10 X 60
32	24M7052	2	Washer	25 X 44 X 4 mm
33	11M7029	2	COTTER PIN	5 X 36 mm
34	YC17195	2	Sheet	-
35	Z39723	2	GUIDE	-
36	14M7028	4	Nut	M5
37	AZ19242	1	SHAFT	INCLUDES (2) P42100 AND (2) Z10721
