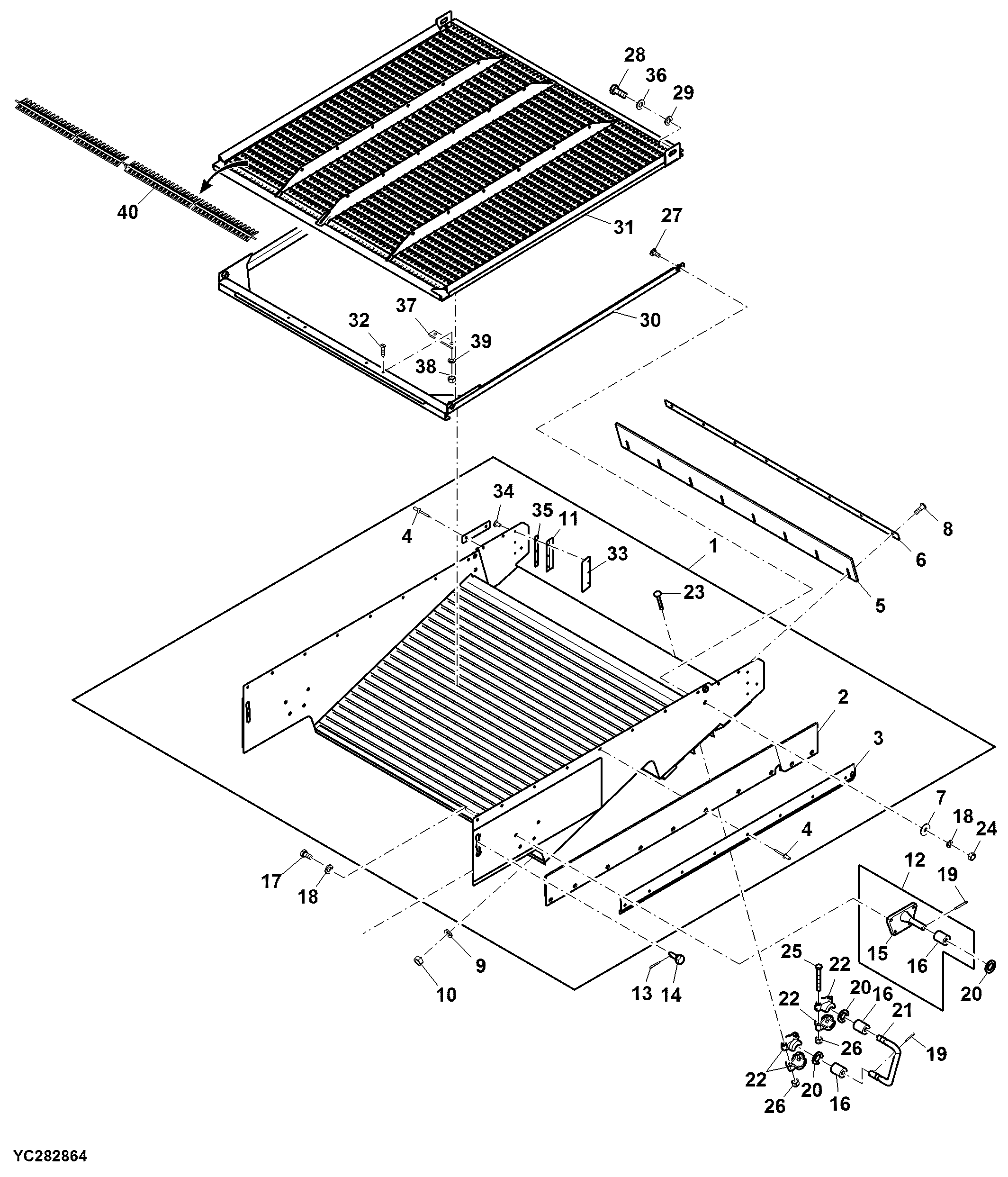

Return Pan With Sieve Frame And Sieves

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC22250	10	Rivet	-
1	AYC12882	1	Board	-
2	YC16756	2	Gasket	-
3	YC16711	1	Bracket	-
3	YC16744	1	Support	-
4	YC22250	1	Rivet	-
5	YC15102	1	Flat Belt	-
6	YC16996	1	Strap	-
7	24M7207	2	Washer	8.400 X 24 X 2 mm
8	YC20404	10	Screw	-
9	12M7099	10	Lock Washer	6 mm
10	14M7027	10	NUT	M6
11	Z36524	2	Holder	-
12	AZ19242	1	SHAFT	INCLUDES (2) Z10721 AND (6) P42100
13	11M7020	2	COTTER PIN	4 X 22 mm
14	YC16713	2	Cap Screw	-
15	Z10721	2	Pivot	-
16	P42100	6	BUSHING	-
17	19M7162	8	Cap Screw	M8 X 16
18	12M7008	10	LOCK WASHER	8 mm
19	YC20426	6	Cotter Pin	-
20	24M7097	6	Washer	17 X 28 X 2.500 mm
21	Z30590	2	Hanger	-
22	PK1103H	8	BEARING	-
23	03M7074	4	Bolt	M8 X 65
24	14M7029	2	Nut	M8
25	19M7270	4	Cap Screw	M8 X 65
26	14M7452	8	Lock Nut	M8
27	03M7184	2	Bolt	M8 X 20
28	19M7167	2	Cap Screw	M10 X 25
29	12M7013	2	LOCK WASHER	10.200 mm
30	AYC12883	1	Support	-
31	AYC11038	1	Sieve	-
32	YC20412	4	Screw	-
33	Z36523	2	Weatherstrip	-
34	YC20290	6	Rivet	-
35	Z36984	2	STRAP	-
36	24M7028	2	Washer	10.500 X 20 X 2 mm
37	Z39723	2	GUIDE	-
38	14M7028	4	Nut	M5
39	12M7064	4	Lock Washer	5 mm
40	AYC12911	1	Hinge Kit	-

Return Pan With Sieve Frame And Sieves
