Открытый узел

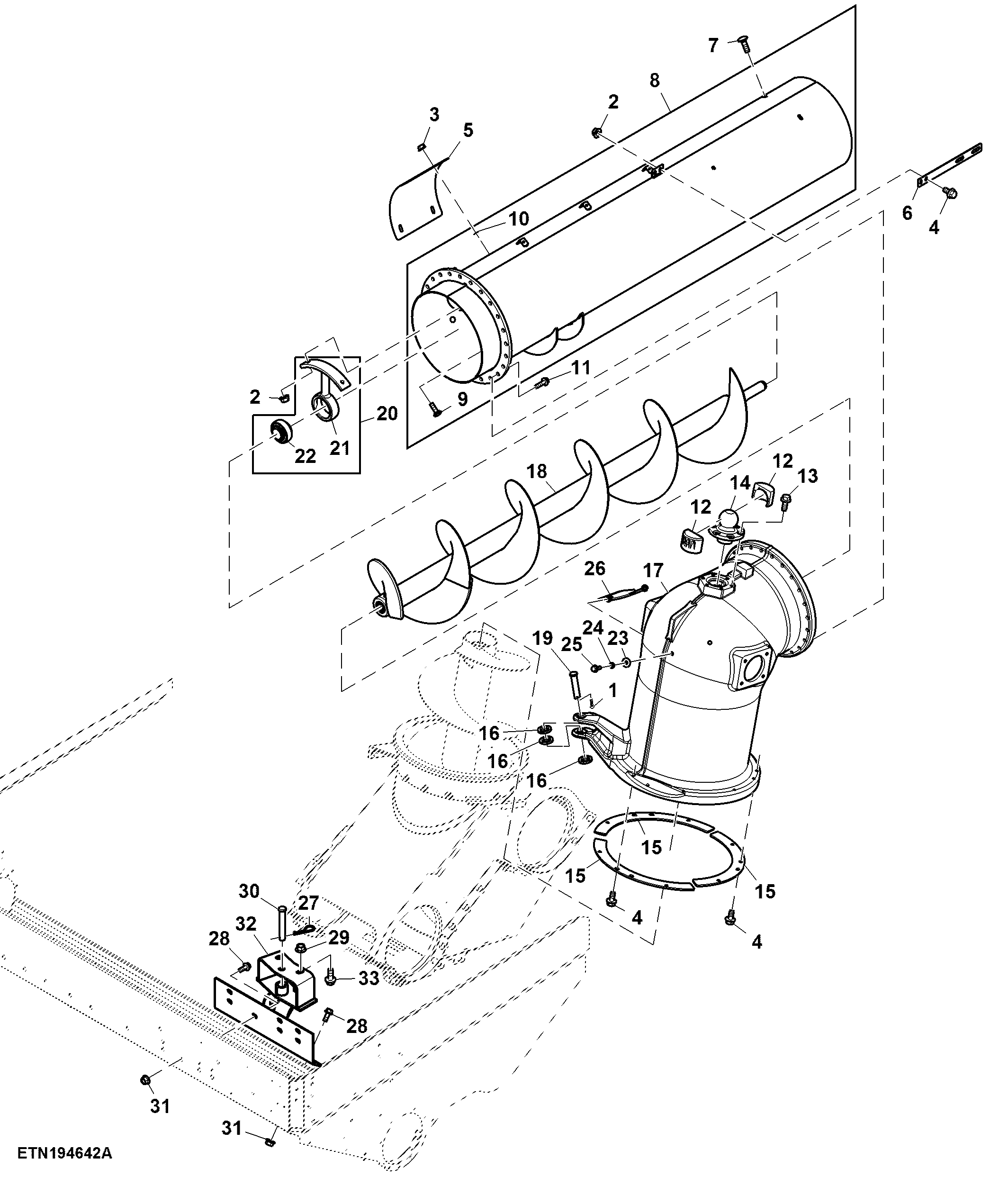

Unloading Auger and Turret Housing, High Unloading Rate

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7028	1	Cotter Pin	5 X 32 mm
2	14M7296	4	Flange Nut	M10
3	14M7298	4	Flange Nut	M8
4	19M7784	14	Screw	M10 X 20
5	H96652	1	Door	-
6	H232479	1	Strap	-
7	03M7192	2	Bolt	M10 X 30
8	AXE41630	1	Housing	-
9	03M7185	4	Bolt	M8 X 25
10	H131531	4	Push Nut	-
11	19M7791	24	Bolt	M12 X 40
12	H232754	2	Bushing	-
13	19M7785	6	Screw	M10 X 25
14	H233373	1	Ball	-
15	HXE80597	3	Retainer	-
16	24M7108	3	Washer	20 X 30 X 4 mm
17	HXE131149	1	Housing	-
18	AXE53507	1	Auger	-
19	HXE99473	1	Pin	-
20	AXE51609	1	Bearing With Housing	-
21	H114873	1	Housing	-
22	JD9373	1	Ball Bearing	-
23	24M7178	2	Washer	10.500 X 30 X 2.500 mm
24	12M7013	2	LOCK WASHER	10.200 mm
25	19M7786	2	Screw	M10 X 30
26	AXE67787	1	Grass Deflector	-
27	A3581R	1	Spring Locking Pin	-
28	19M7789	10	Screw	M12 X 30
29	14M7291	2	Flange Nut	M16
30	H175089	1	Pin	-
31	14M7299	10	Flange Nut	M12
32	AXE42477	1	Bracket	-
33	19M7793	2	Screw	M16 X 40

Unloading Auger and Turret Housing, High Unloading Rate
