Открытый узел

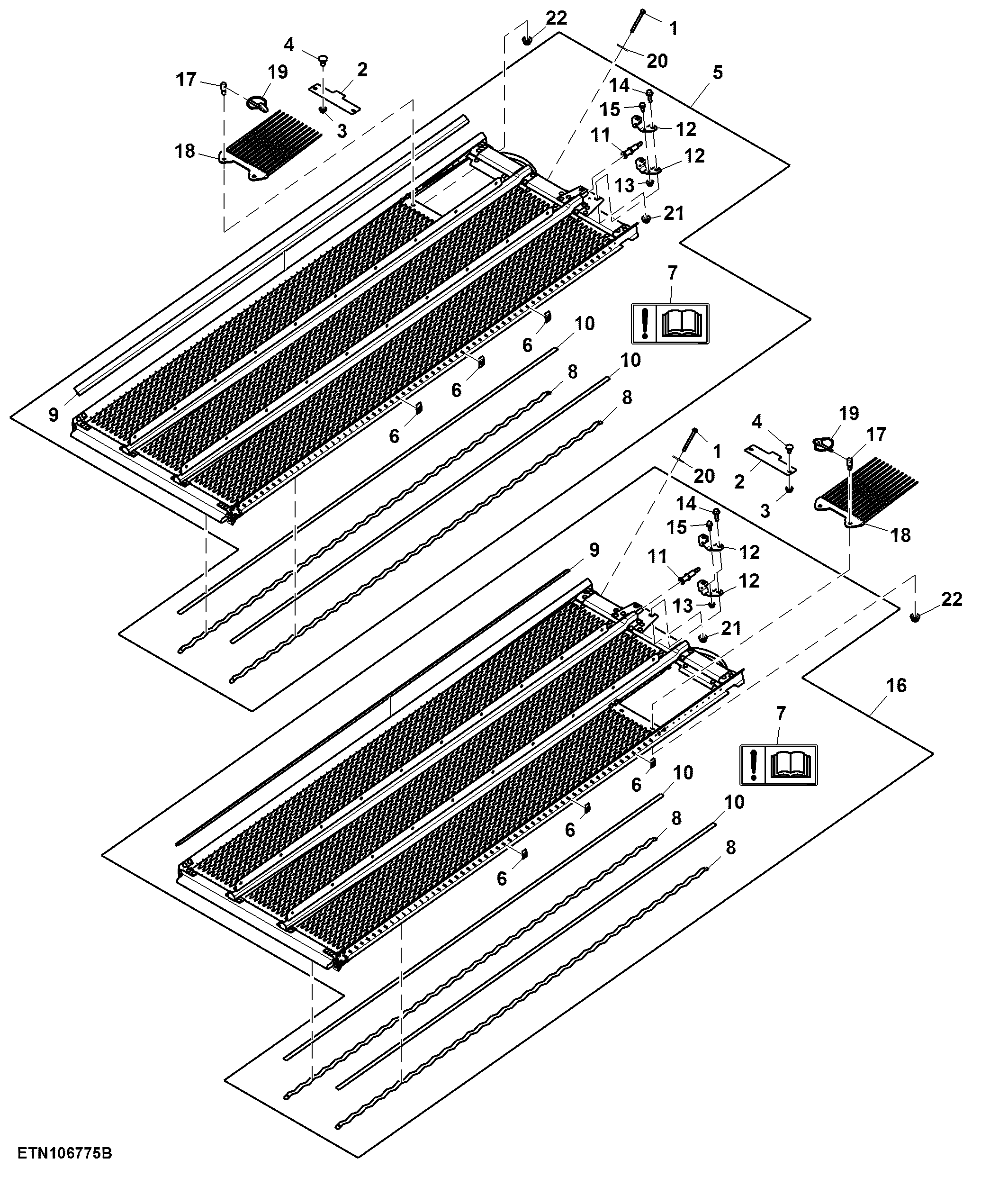

Standard Chaffer, General Purpose, Manually Adjustable

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8039	6	Screw	M8 X 80
2	HXE77758	2	Cover	-
3	14M7303	4	Flange Nut	M6
4	03M7251	4	Bolt	M6 X 12
5	AXE47988	1	Chaffer	RH
6	H178105	24	Nut	-
7	HXE42305	2	Label	-
8	HXE61711	4	Leaf Spring	-
9	HXE97853	4	Isolator	-
10	HXE68054	4	Strip	-
11	H156801	2	Actuator	-
12	H156800	4	Retainer	-
13	H137327	4	Lock Nut	-
14	19M7835	4	Screw	M10 X 35
15	19M7775	4	Screw	M6 X 16
16	AXE47989	1	Chaffer	LH
17	H157752	4	Stud	-
18	H132160	2	Finger	-
19	99M7085	4	Quick Lock Pin	-
20	24M7207	6	Washer	8.400 X 24 X 2 mm
21	14M7334	4	Flange Nut	M10
22	14M7298	4	Flange Nut	M8

Standard Chaffer, General Purpose, Manually Adjustable

Нет текстового описания
