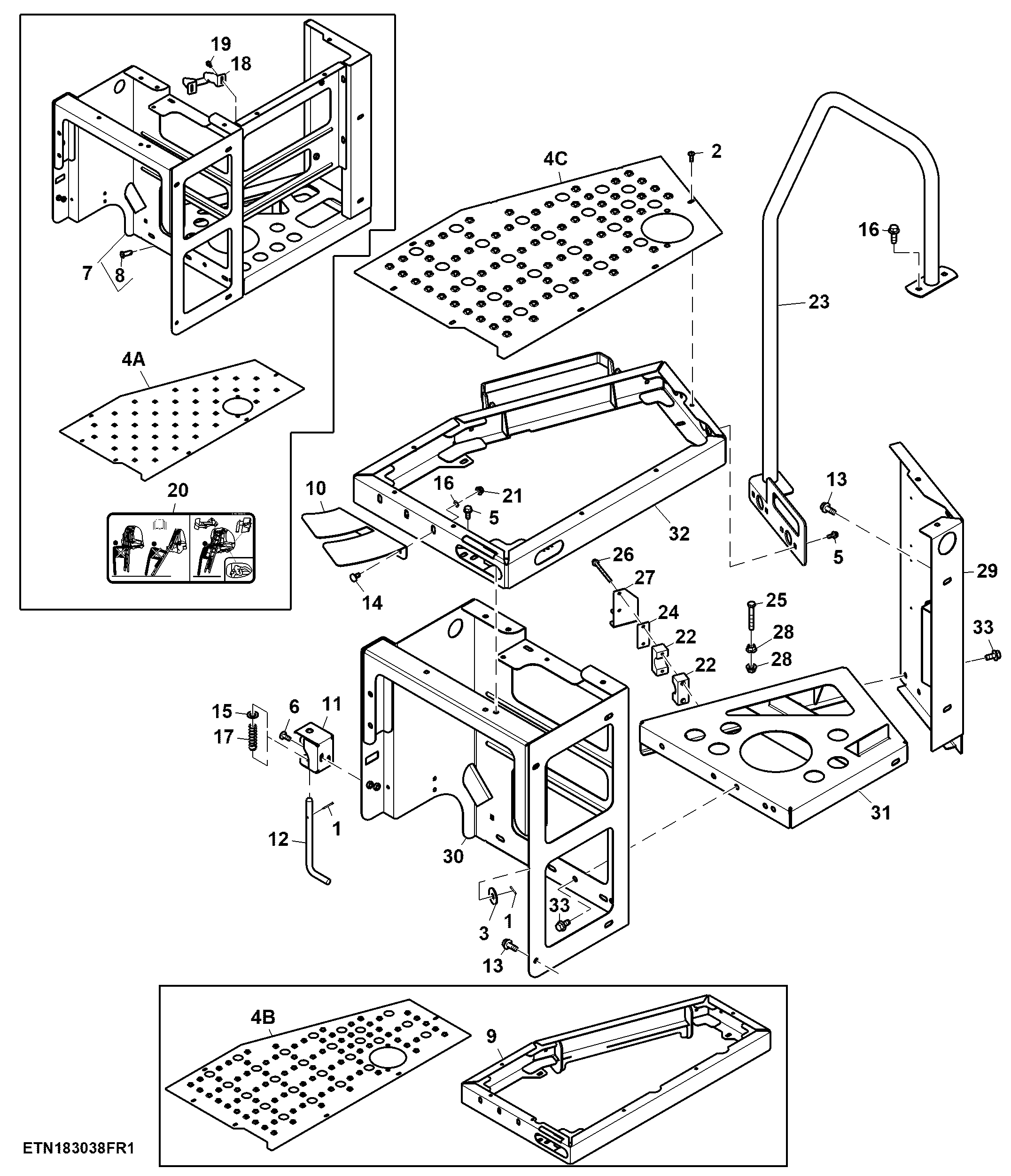

Platform, Service Ladder Support

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7059	1	Cotter Pin	3.200 X 20 mm
2	19M8649	6	Screw	M6 X 20
3	24M7180	2	Washer	13 X 37 X 3 mm
5	19M7866	8	Screw	M8 X 20
6	19M8599	2	Screw	M8 X 20
7	AXE82128	1	Support	SUB FOR AXE67437 APPL; SUB FOR AXE74107
8	45M7062	2	Pin Fastener	12 X 30 mm
9	AXE82127	1	Platform	SUB FOR AXE69355 APPL; SUB FOR AXE77226
10	HXE127546	1	Angle	-
11	AXE44590	1	Bracket	-
12	H227671	1	Pin	-
13	19M7785	6	Screw	M10 X 25
14	03M7185	3	Bolt	M8 X 25
15	24H1341	1	Washer	17/32" X 15/16" X 0.060"
16	19M7786	2	Screw	M10 X 30
17	Y3082BN	1	Compression Spring	-
18	HXE114172	1	Angle	-
19	19M7775	2	Screw	M6 X 16
20	HXE114199	1	Label	-
21	14M7298	3	Flange Nut	M8
22	T306161	4	Half Clamp	-
23	AXE84428	1	Handrail	-
24	T306162	1	Strap	-
25	19M7875	1	Cap Screw	M10 X 70
26	19M8484	4	Screw	M6 X 75
27	HXE172597	1	Channel	-
28	14M7296	2	Flange Nut	M10
29	AXE89672	1	Brace	-
30	AXE89667	1	Support	-
31	AXE89670	1	Support	-
32	AXE89674	1	Platform	-
33	19M7784	5	Screw	M10 X 20
4A	HXE121600	1	Plate	-
4B	HXE147977	1	Plate	SUB FOR HXE121600
4C	HXE172596	1	Plate	-
