Открытый узел

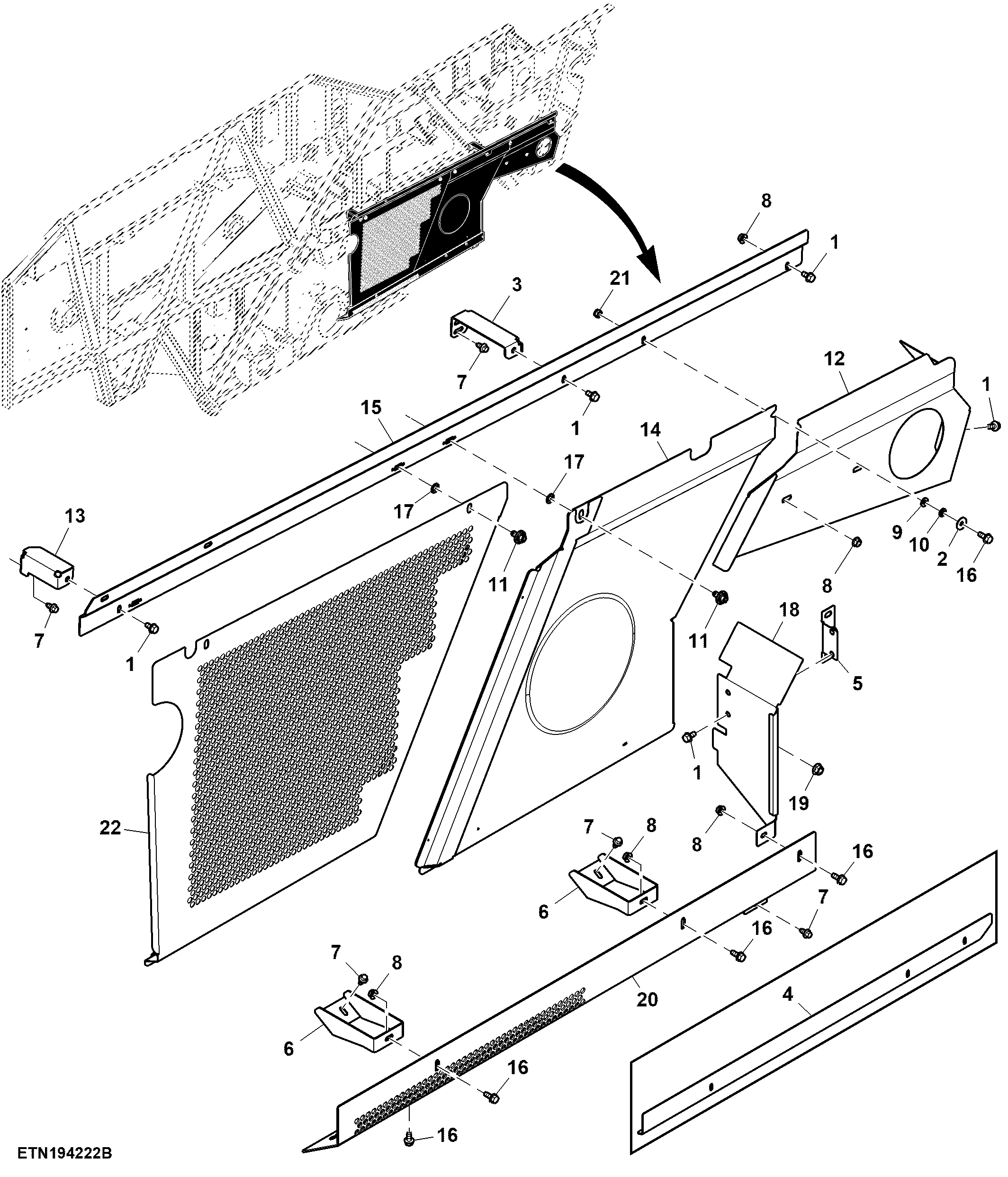

Lower Styling Cover, RH, Track, HillMaster™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	6	Screw	M8 X 16
2	24M7179	1	Washer	8.400 X 24 X 2 mm
3	AXE42456	1	Bracket	-
4	HXE72419	1	Bracket	USE WITH HXE123862
5	AXE70484	1	Bracket	-
6	HXE72593	2	Angle	-
7	37M7092	9	Screw	M8 X 16
8	14M7298	6	Flange Nut	M8
9	24M7238	1	Washer	8.700 X 17 X 2 mm
10	24M7036	1	Washer	9 X 16 X 1.600 mm
11	HXE37348	3	Latch	-
12	HXE96727	1	Shield	-
13	AXE55952	1	Bracket	-
14	AXE77634	1	Panel	SUB FOR AXE63167 APPL
15	AXE63159	1	Bracket	-
16	19M7866	5	Screw	M8 X 20
17	Z34136	3	Washer	-
18	HXE143530	1	Panel	SUB FOR HXE130749 APPL
19	14M7296	2	Flange Nut	M10
20	AXE77097	1	Panel	SUB FOR HXE123862 APPL
21	14M7166	1	Lock Nut	M8
22	AXE76731	1	Panel	SUB FOR AXE67721 APPL

Lower Styling Cover, RH, Track, HillMaster™
