Открытый узел

Platform, Foldable Ladder, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

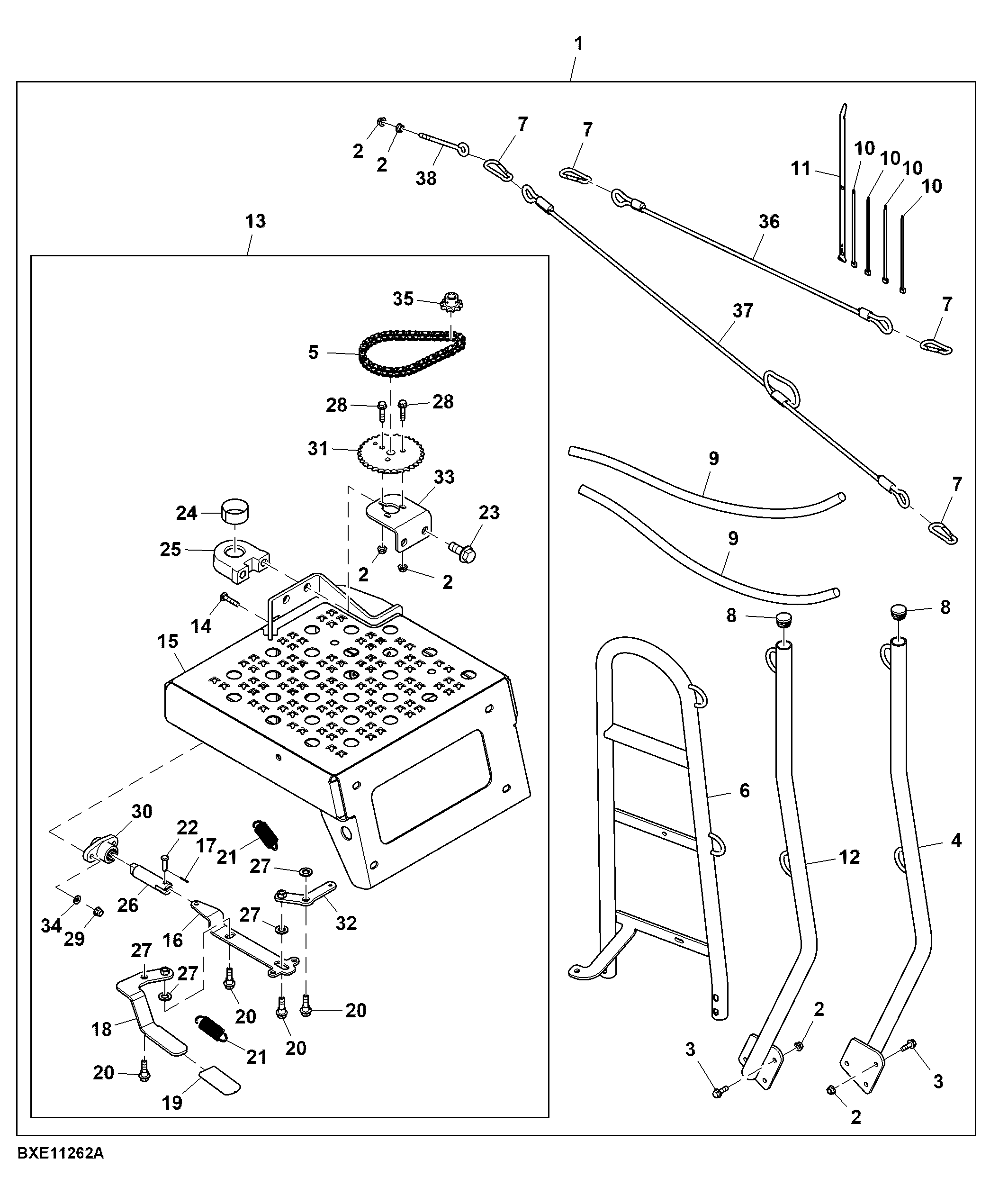

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXE11262	1	Platform Kit	-
2	14M7298	11	Flange Nut	M8
3	19M7867	6	Screw	M8 X 25
4	AXE80047	1	Handrail	-
5	AXE68422	1	Roller Chain	L = 42
6	AXE75521	1	Handrail	-
7	Z24909	4	Hook	-
8	Z102747	2	Plug	-
9	AXE16982	2	Safety Chain	L = 20
10	R44302	4	Tie Band	-
11	H224073	1	Tie Band	-
12	AXE74981	1	Handrail	-
13	AXE81086	1	Platform	-
14	03M7188	2	Bolt	M8 X 40
15	AXE71800	1	Pivot	-
16	HXE119645	1	Sheet	-
17	11M7009	1	Cotter Pin	2 X 16 mm
18	AXE20536	1	Lever	-
19	W25634	1	Grip	-
20	M152870	4	Bolt	-
21	HXE25979	2	Spring	-
22	45M7066	1	Pin Fastener	8 X 30 mm
23	19M7793	2	Screw	M16 X 40
24	H111478	1	Sleeve	-
25	H129610	1	Bearing Housing W/O Bearing	-
26	HXE95933	1	Pin	-
27	HXE25929	4	Washer	-
28	19M8291	3	Screw	M8 X 35
29	14M7396	2	Lock Nut	M8
30	HXE30429	1	Bushing	-
31	HXE125335	1	Chain Sprocket	Z = 32
32	AXE20537	1	Lever	-
33	HXE68881	1	Brace	-
34	LCA84221	2	Lock Washer	-
35	HXE125336	1	Chain Sprocket	Z = 10
36	AXE80050	1	Rope	-
37	AXE80049	1	Rope	-
38	HXE153811	1	Eyebolt	-

Platform, Foldable Ladder, Attachment

Нет текстового описания
