Открытый узел

Styling Door Kit, LH, Upper

Styling Door Kit, LH, Upper

Styling Door Kit, LH, Upper

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

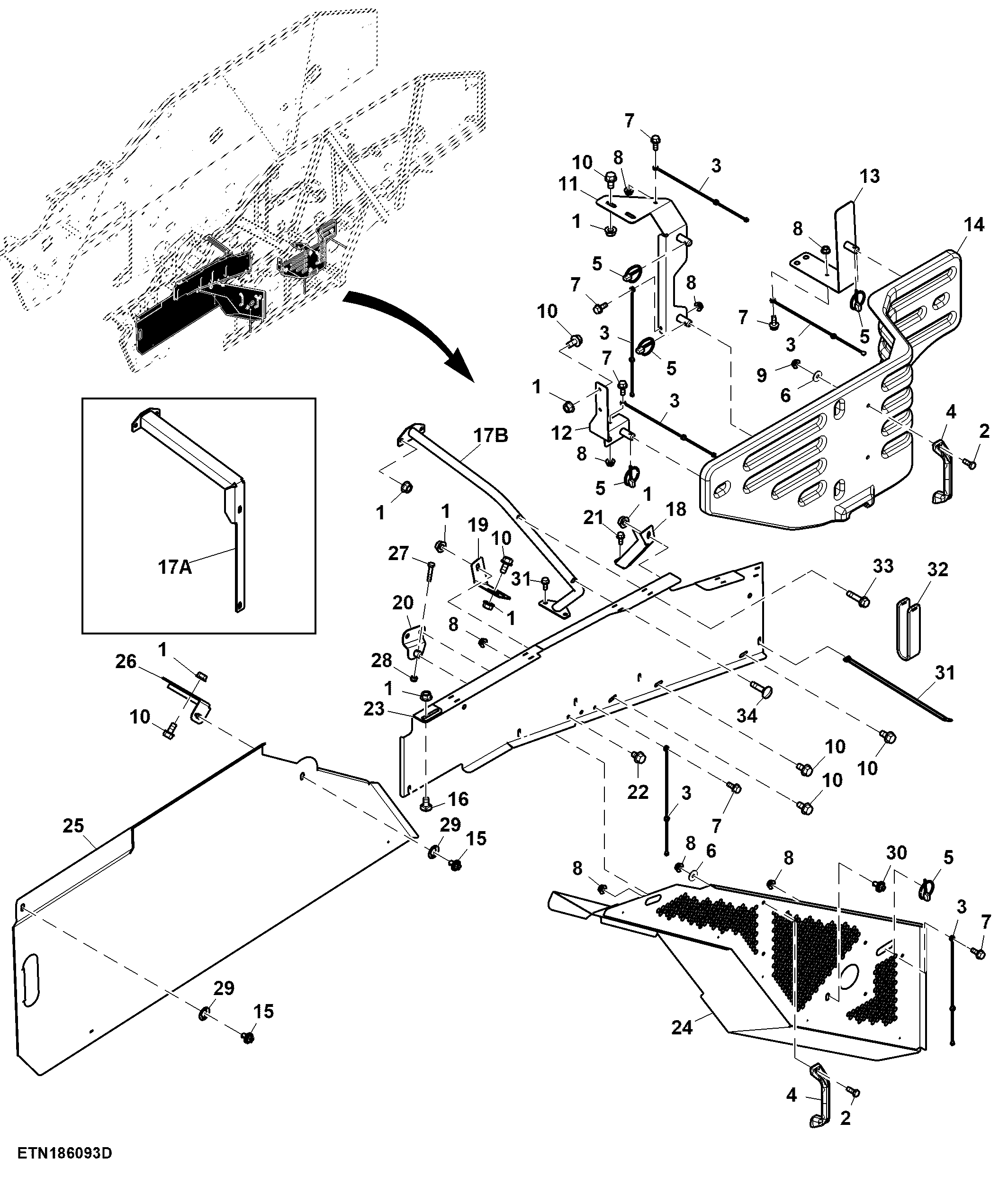

Styling Door Kit, LH, Upper

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	14	Flange Nut	M8
2	19M8425	6	Cap Screw	M6 X 16
3	H167815	5	Strap	-
4	L57250	3	Handle	-
5	M72598	5	Quick Lock Pin	-
6	24M7139	6	Washer	6.400 X 18 X 1.600 mm
7	19M7775	5	Screw	M6 X 16
8	14M7303	9	Flange Nut	M6
9	E63524	2	Nut	-
10	19M7865	4	Screw	M8 X 16
11	AXE54680	1	Bracket	-
12	AXE54679	1	Bracket	-
13	AXE54683	1	Bracket	-
14	HXE126622	1	Cover	SUB FOR APPL HXE113839
15	HXE37348	2	Latch	-
16	03M7183	2	Bolt	M8 X 16
18	HXE98478	1	Bracket	-
19	HXE98215	1	Bracket	-
20	AXE62397	1	Bracket	-
21	19M7866	4	Screw	M8 X 20
22	19M7864	2	Screw	M8 X 12
23	AXE57311	1	Bracket	-
24	AXE72061	1	Door	SUB FOR AXE68525
25	AXE73200	1	Door	SUB FOR APPL AXE58407
26	AXE73204	1	Bracket	SUB FOR APPL AXE58575
27	19M7318	1	Screw	M6 X 30
28	14M7165	1	Lock Nut	M6
29	Z34136	2	Washer	-
30	AXE68387	1	Latch	-
31	H224073	5	Tie Band	-
32	HXE157243	5	Hook	-
33	19M7897	1	Screw	M8 X 35
34	03M7069	1	Bolt	M8 X 35
17A	AXE62315	1	Bracket	-
17B	AXE72451	1	Bracket	SUB FOR AXE62315
