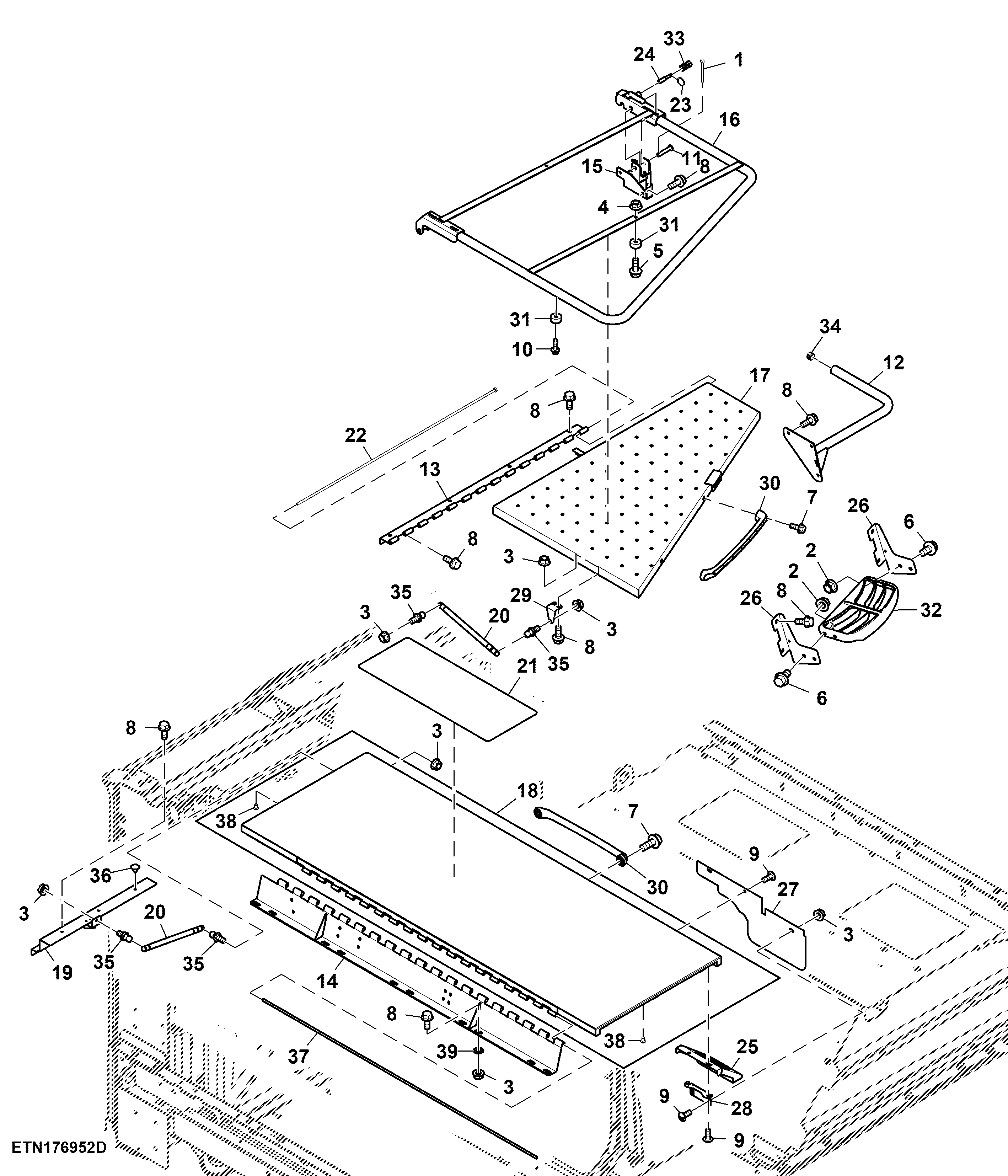

Engine Top Doors and Handrail, Final Tier 4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7015	1	Cotter Pin	3.200 X 25 mm
2	14M7296	4	Flange Nut	M10
3	14M7298	17	Flange Nut	M8
4	14M7303	1	Flange Nut	M6
5	19M7775	1	Screw	M6 X 16
6	19M7784	4	Screw	M10 X 20
7	19M7785	4	Screw	M10 X 25
8	19M7866	25	Screw	M8 X 20
9	21M7089	5	Screw	M8 X 20
10	37M7459	1	Screw	M6 X 20
11	45M7072	1	Pin Fastener	12 X 65 mm
12	AXE49621	1	Handrail	-
13	AXE55861	1	Hinge	-
14	AXE71275	1	Hinge	-
15	AXE61503	1	Bracket	-
16	AXE62883	1	Handrail	-
17	AXE62884	1	Door	-
18	AXE63574	1	Door	-
19	AXE63615	1	Bracket	-
20	AXE65232	2	Gas Operated Cylinder	-
21	H136014	4	Mat	-
22	H159721	1	Pin	-
23	H174818	1	Ring	-
24	H201023	1	Pin	-
25	HXE103481	1	Bracket	-
26	HXE114042	2	Bracket	SUB FOR HXE111778
27	HXE113812	1	Deflector	-
28	HXE113951	1	Bracket	-
29	HXE128580	1	Bracket	-
30	L205817	2	Handrail	-
31	R120722	2	Absorber	-
32	R151799	1	Step	-
33	R28783	1	Compression Spring	-
34	HXE36888	1	Plug	-
35	R97588	4	Ball Stud	-
36	Z75511	6	Bumper	-
37	H99599	1	Pin	-
38	L39011	61	Rivet	-
39	H131531	5	Push Nut	-

Engine Top Doors and Handrail, Final Tier 4

Нет текстового описания
