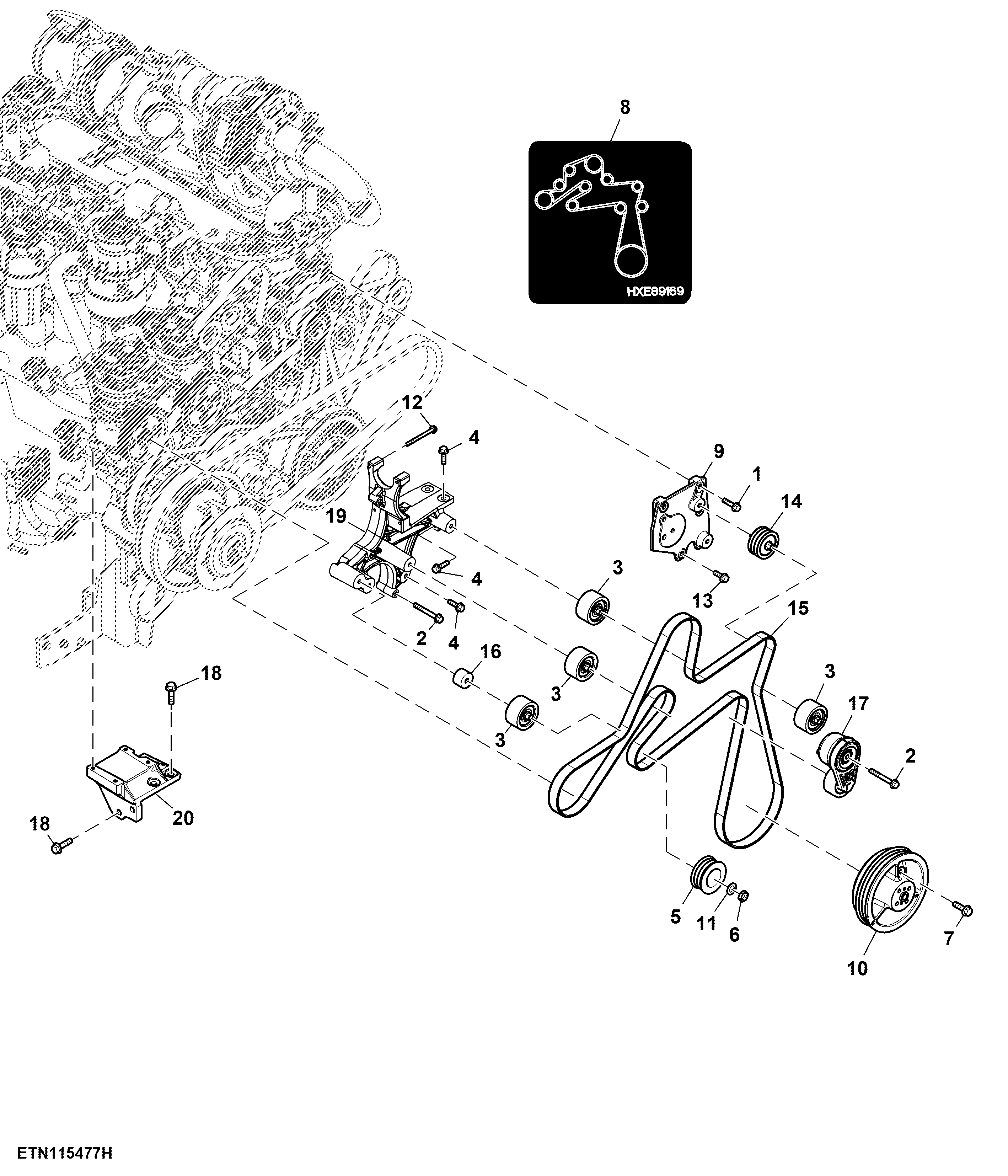

Air Compressor and Front Engine Drive, Final Tier 4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7804	4	Screw	M10 X 40
2	19M7810	6	Screw	M10 X 80
3	AXE21096	4	Pulley	-
4	19M7835	4	Screw	M10 X 35
5	HXE128830	1	Pulley	SUB FOR APPL H212818
6	14M7158	1	Nut	M16
7	19M7791	6	Bolt	M12 X 40
8	HXE89169	1	Label	9L T4 Engine Aux Drive W/ Air Compressor
9	HXE15090	1	Bracket	-
10	HXE35168	1	Pulley	-
11	12M7131	1	Washer	17 X 30 X 1.600 mm
12	19M7913	4	Screw	M8 X 90
13	19M7786	1	Screw	M10 X 30
14	AXE21206	1	Pulley	-
15	HXE114322	1	V-Belt	LGTH = 3501 mm, WIDTH = 27.74 mm
16	R518236	1	Spacer	-
17	AXE12397	1	Belt Tensioner	-
18	19M7790	5	Screw	M12 X 35
19	HXE99108	1	Bracket	-
20	HXE87529	1	Support	-

Air Compressor and Front Engine Drive, Final Tier 4
