Seat Height Adjustment

Нет текстового описания

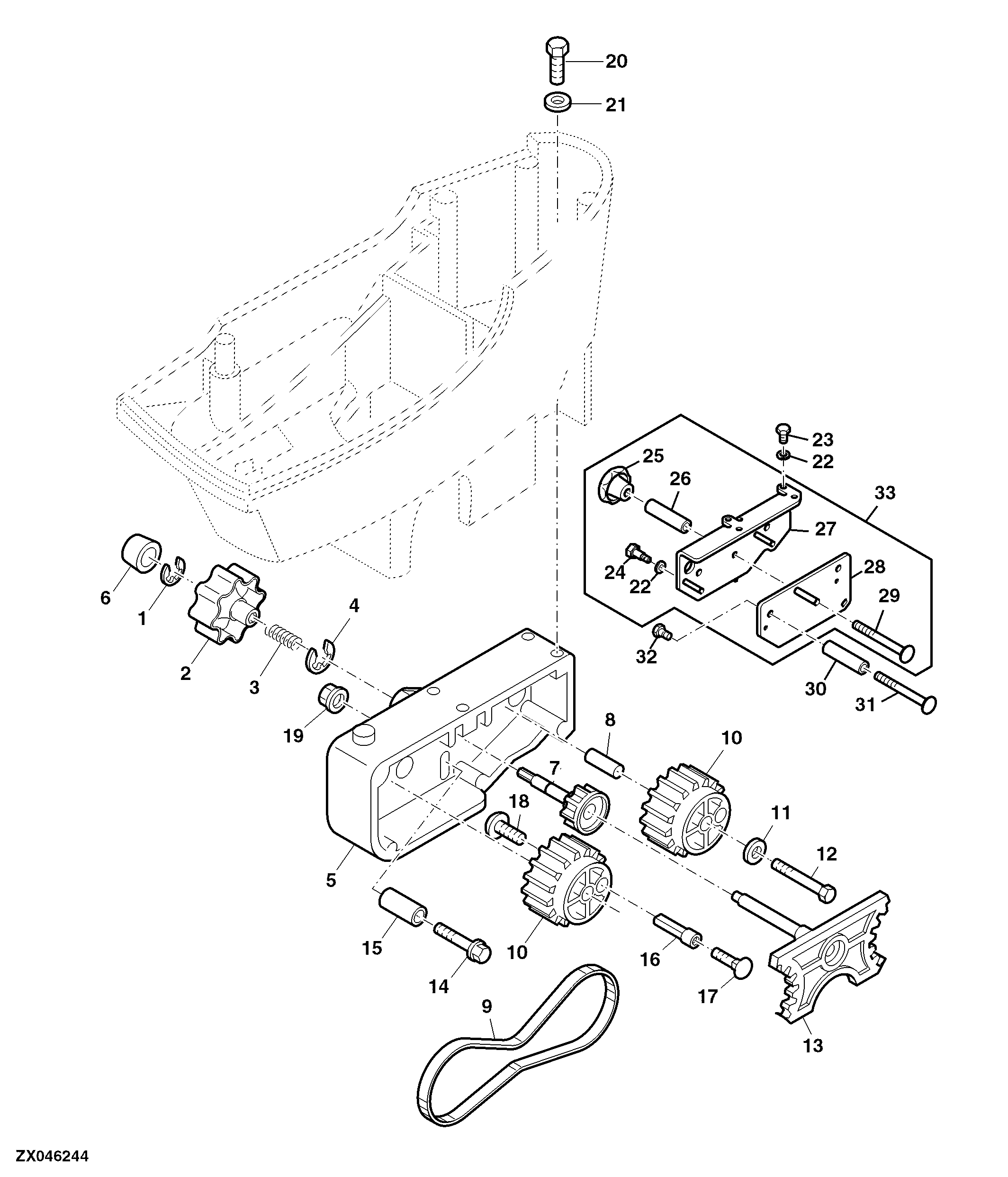

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M7041	1	Snap Ring	-
2	R127224	1	Knob	-
3	R73094	1	Spring	-
4	F2863R	1	Snap Ring	-
5	R189600	1	Housing	SUB FOR R130990
6	L78871	1	Isolator	-
7	R150659	1	Driver	-
8	R124903	2	Shaft	-
9	R124898	1	V-Belt	-
10	R188219	2	Chain Sprocket	SUB FOR R130988, R130989
11	24M7028	2	Washer	10.500 X 20 X 2 mm
12	19M7875	2	Cap Screw	M10 X 70
13	R189149	1	Pawl	-
14	19M8319	1	Screw	M8 X 50
15	R128232	1	Bushing	-
16	R134351	2	Pin Fastener	-
17	03M7197	2	Bolt	M12 X 25
18	19M8953	2	Screw	M10 X 20
19	14M7416	1	Flange Nut	M8
20	19M7163	4	Cap Screw	M8 X 25
21	24M7055	4	Washer	8.400 X 16 X 1.600 mm
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	19M7660	1	Screw	M8 X 20
24	H131424	1	Bolt	-
25	99M7027	1	Knob	-
26	28H3413	1	Bushing	0.423" X 0.675" X 2-1/2"
27	AH211618	1	Adjuster	-
28	H230663	1	Plate	-
29	03M7247	1	Bolt	M10 X 90
30	R218578	3	Bar	-
31	03M7197	3	Bolt	M12 X 25
32	19M8551	2	Screw	M10 X 25
33	AH228953	1	Adjuster	-
