Открытый узел

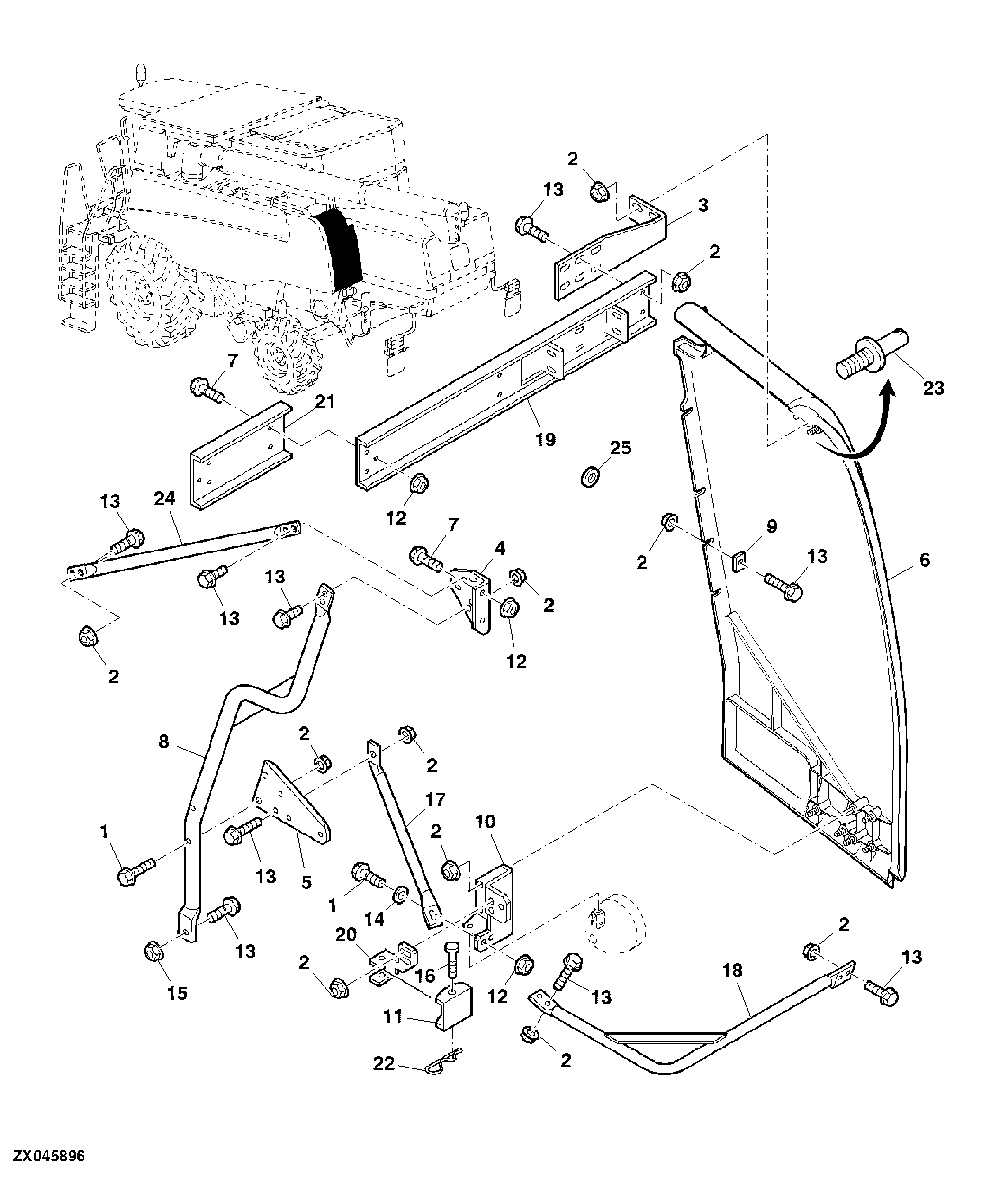

GULLWING DOOR (REAR, L.H.)

GULLWING DOOR (REAR, L.H.)

GULLWING DOOR (REAR, L.H.)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GULLWING DOOR (REAR, L.H.)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8318	1	Screw	M8 X 45
2	14M7298	1	Flange Nut	M8
3	H204292	1	Bracket	-
4	Z76220	1	Bracket	-
5	H172742	1	Bracket	-
6	AH167417	1	Panel	(WITH CHOPPER) (Incl Key 23)
6	AH204528	1	Panel	(Incl Key 23)
7	19M7784	1	Screw	M10 X 20
8	AH126564	1	Brace	-
9	H137534	3	Strap	-
10	Z78491	1	Bracket	-
11	H173257	1	Clevis	-
12	14M7296	1	Flange Nut	M10
13	19M7866	1	Screw	M8 X 20
14	24M7207	1	Washer	8.400 X 24 X 2 mm
15	14M7396	1	Lock Nut	M8, (Sub For H137328 Appl)
16	45M7048	1	Pin Fastener	12 X 100 mm
17	H168810	1	Tube	-
18	AH166463	1	Structural Tube	-
19	H202134	1	Channel	-
20	H173258	1	Bracket	-
21	H132008	1	Channel	-
22	J16931	1	Pin	-
23	H169900	2	Stud	LGTH = 35, 4 MM
23	H170272	7	Stud	LGTH = 37, 5 MM
24	H132948	1	Brace	-
25	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
