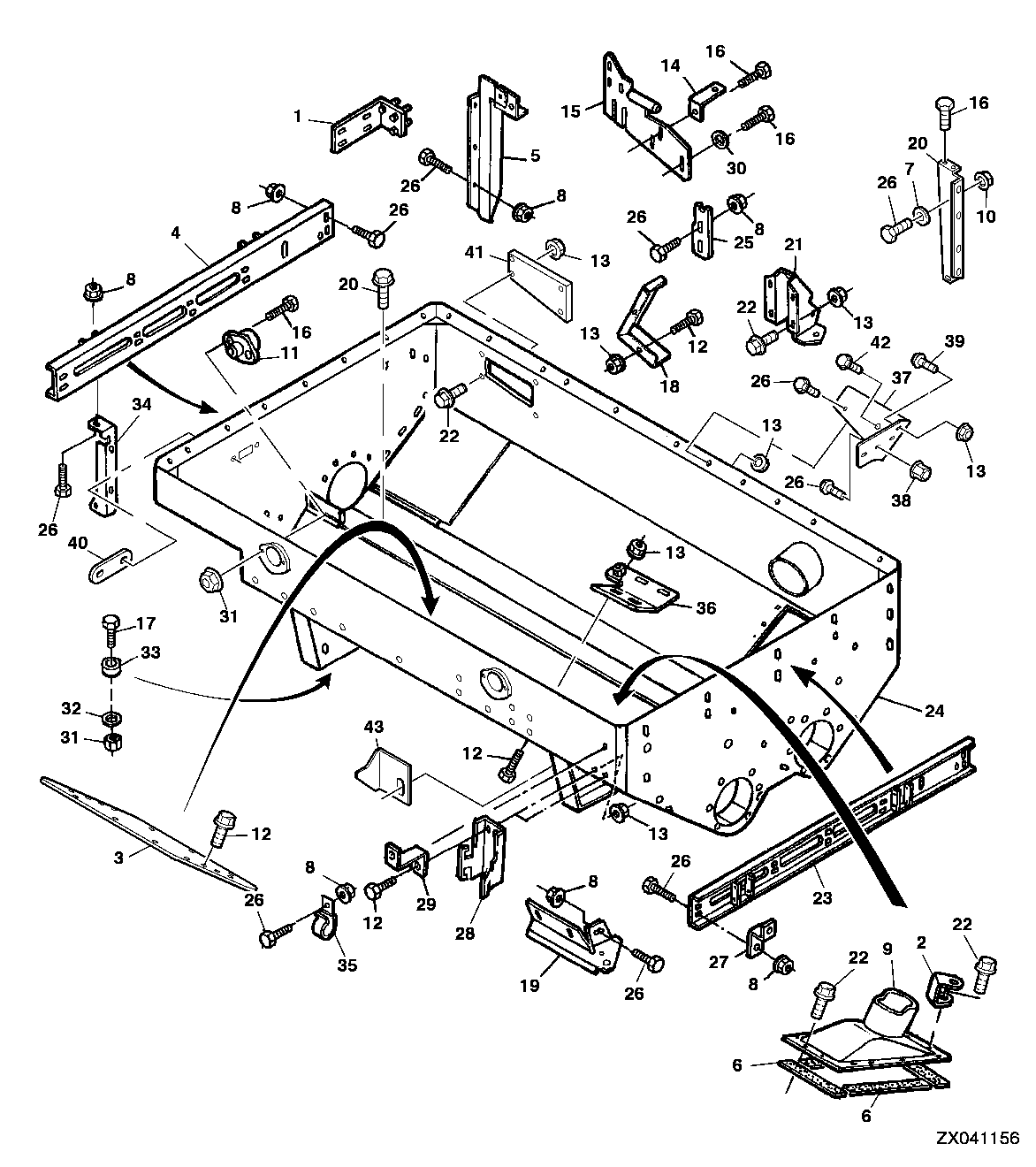

GRAIN TANK BASE AND ATTACHMENTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ61225	1	Retainer	-
2	Z74007	1	Bracket	-
3	H172185	1	Panel	-
4	H176434	1	Channel	RH
5	AZ64795	1	Support	RH
6	-	1	Part 6	(MF Z37171 Or Z68980)
6	Z37171	1	Weatherstrip	LGTH = 740 MM
6	Z68980	1	Weatherstrip	LGTH = 4572 MM
7	24M7096	1	Washer	10.500 X 18 X 1.600 mm
8	14M7296	1	Flange Nut	M10
9	AH126275	1	Housing	-
10	14M7274	1	Nut	M10
11	AH108299	2	Isolator	-
12	19M7865	1	Screw	M8 X 16
13	14M7298	1	Flange Nut	M8
14	H204362	1	Bracket	-
15	AZ64413	1	Support	-
16	19M7788	1	Screw	M12 X 25
17	19M7813	1	Screw	M12 X 45
18	H131227	1	Deflector	-
19	H127677	1	Bracket	LH
20	Z79465	1	Support	LH
21	H129588	1	Bracket	-
22	19M7866	1	Screw	M8 X 20
23	H176435	1	Channel	LH
24	AZ102990	1	Tank	(8000 LITERS) (FOR COMMANDCENTER) (Incl (2) 19M7164, (4) 19M7286) (Sub For AH170313)
24	AZ102991	1	Tank	(10000 Liters) (FOR COMMANDCENTER) (Incl (2) 19M7164, (4) 19M7286) (Sub For AH171003)
25	H159011	4	Plate	-
26	19M7784	1	Screw	M10 X 20
27	H131628	1	Bracket	-
28	H136541	1	Hose Support	-
29	H132538	1	Hose Support	-
30	24M7180	1	Washer	13 X 37 X 3 mm
31	14M7299	1	Flange Nut	M12
32	24H1850	1	Washer	17/32" X 1-1/4" X 0.180"
33	N61709	1	Bushing	13.487 X 25.400 X 18.110 mm (17/32" X 1" X 0.713")
34	H168811	1	Bracket	-
35	AH90990	2	Clip	-
36	AH125814	1	Support	-
37	H173001	1	Reinforcement	LH Rear
38	Z52002	1	Nut	-
39	19M7867	1	Screw	M8 X 25
40	H205236	1	Cover	-
41	H177485	1	Cover	-
42	19M7785	1	Screw	M10 X 25
43	H140866	1	Clamp	-
