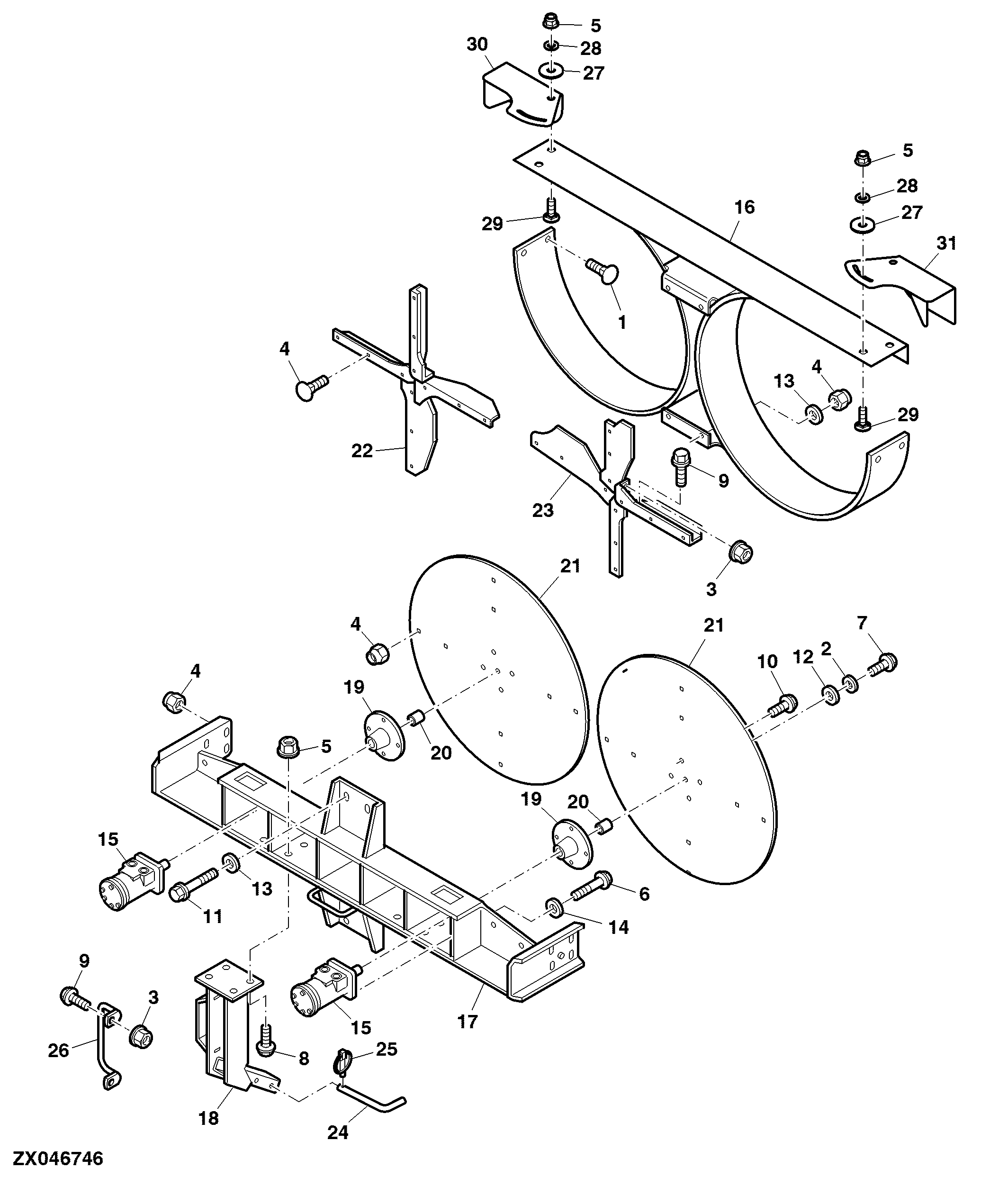

Chaff Spreader Shields and Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7184	20	Bolt	M8 X 20
2	12H302	2	Lock Washer	1/4"
3	14M7298	1	Flange Nut	M8
4	14M7396	24	Lock Nut	M8
5	14M7400	1	Lock Nut	M10
6	19H1731	8	Cap Screw	3/8" X 1"
7	19H1898	2	Cap Screw	1/4" X 1-1/2"
8	19M7785	1	Screw	M10 X 25
9	19M7865	1	Screw	M8 X 16
10	19M7866	1	Screw	M8 X 20
11	19M7868	4	Screw	M8 X 30
12	24H1287	2	Washer	9/32" X 5/8" X 0.065"
13	24M7024	1	Washer	9 X 28 X 3 mm
14	24M7178	8	Washer	10.500 X 30 X 2.500 mm
15	AZ63981	2	Hydraulic Motor	-
15	AA48301	2	Seal Kit	-
16	AZ59752	1	Shield	-
17	AZ59753	1	Frame	-
18	AZ100252	1	Arm	RH
18	AZ100250	1	Arm	(FOR HILLMASTER ONLY) LH
18	AZ100224	1	Arm	(FOR HILLMASTER ONLY) RH
18	AZ100251	1	Arm	LH
19	Z12722	2	Hub	-
20	Z61912	2	Spacer	-
21	Z69248	2	Disk	-
22	Z75163	4	Angle	-
23	Z75164	4	Angle	-
24	H139005	2	Pin	-
25	M72598	2	Quick Lock Pin	-
26	M112639	2	Stop	(For AZ59754, AZ61029)
27	24M7101	4	Washer	11 X 34 X 3 mm
28	24M7056	4	Washer	10.500 X 20 X 2 mm
29	03M7192	4	Bolt	M10 X 30
30	AXE26324	1	Deflector	-
31	AXE26325	1	Deflector	-
