Actuator and Indicator, Threshing Clearance Adjustment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H148340	2	Pin	-
2	37M7102	2	Screw	M8 X 40
3	AH150498	1	Tie Rod Assembly	-
4	H156936	1	Bracket	-
5	P48347	2	O-Ring	-
6	AT333680	1	Sensor	-
7	R111692	1	Shaft	-
8	R112679	1	Seal	-
9	R26871	1	Snap Ring	-
10	R40915	1	Lever	-
11	R41076	1	Grommet	-
12	R86457	1	Support	-
13	12M7112	2	Lock Washer	5.300 mm
14	14M7297	2	Nut	M5
15	21M7261	2	Screw	M5 X 45
16	34H305	1	Spring Pin	7/32" X 2"
17	B32630	2	Spring Locking Pin	-
18	AXE68685	1	Actuator	SUB FOR AXE57362, ALSO ORDER AXE70599
19	AXE70599	1	Wiring Harness	Concave Clearance Actuator Jumper, USE WITH AXE68685
20	RE12363	1	Electrical Connector Assy	ORDER (2) 57M9218, (2) 57M9544
21	57M11319	1	Elec. Connector Housing	ORDER (2) 57M8569, Z70739, 57M12907
22	AXE57362	1	Actuator	-
23	H137327	1	Lock Nut	-

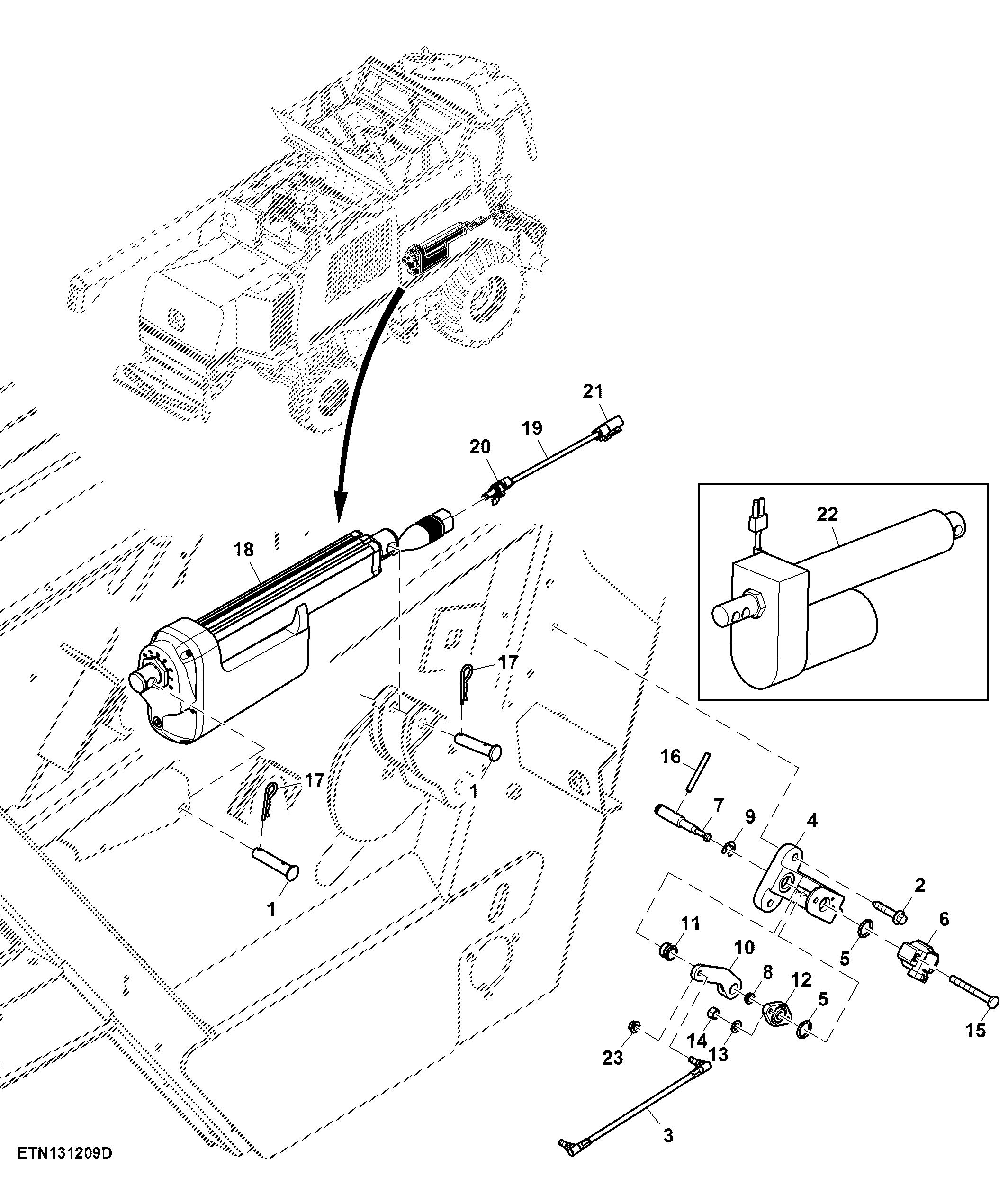

Actuator and Indicator, Threshing Clearance Adjustment
